00 548898

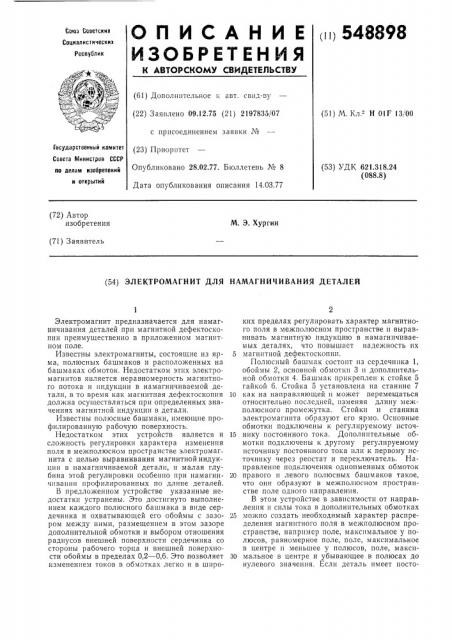

ОПИСАНИЕ

ИЗОБР ЕТ ЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соки Советскик

Социалистических

Республик (61) Дополнительное к авт. свнд-ву (22) Заявлено 09.12.75 (21) 2197835/07 (51) М. 1(л.- вН OIF 13 00 с присоединением заявки Ае

Государственный комитет (23) Приоритет

Совета Министров СССР по аелам изобретений Опубликовано 28.02.77. Бюллетень М 8 (53) УДК 621.318.24 (088.8) и открытий

Дата опубликования описания 14.03.77 (72) Автор изобретения

М. Э. Хургин (71) Заявитель (54) ЭЛЕКТРОМАГНИТ ДЛЯ НАМАГНИЧИВАНИЯ ДЕТАЛЕИ

Электромагнит предназначается для намагничивания деталей при магнитной дефектоскопии преимущественно в приложенном магнитном поле.

Известны электромагниты, состоящие из ярма, полюсных башмаков и расположенных на башмаках обмоток. Недостатком этих электромагнитов является неравномерность магнитного потока и индукции в намагничиваемой детали, в то время как магнитная дефектоскопия должна осуществляться при определенных значениях магнитной индукции в детали.

Известны полюсные башмаки, имеющие профнлированную рабочую поверхность.

Недостатком этих устройств является и сложность регулировки характера изменения поля в межполюсном пространстве электромагнита с целью выравнивания магнитной индукции в намагничиваемой детали, и малая глубина этой регулировки особенно при намагничивании профилированных по длине деталей.

В предложенном устройстве указанные недостатки устранены. Это достигнуто выполнением каждого полюсного башмака в виде сердечника и охватывающей его обоймы с зазором между ними, размещением в этом зазоре дополнительной обмотки и выбором отношения радиусов внешней поверхности сердечника со стороны рабочего торца и внешней поверхности обоймы в пределах 0,2 — 0,6. Это позволяет изменением токов в обмотках легко и в шпроких пределах регулировать характер магнитного поля в межполюсном пространстве и выравнивать магнитную индукцию в намагничиваемых деталях, что повышает надежность нх

5 магнитной дефектоскопип.

Полюсный башмак состоит из сердечника 1, обоймы 2, основной обмотки 3 и дополнительной обмотки 4. Башмак прикреплен к стойке 5 гайкой 6. Стойка 5 установлена на станине 7

10 как на направляющей и может перемещаться относительно последней, изменяя длину межполюсного промежутка. Стойки и станина электромагнита образуют его ярмо. Основные обмотки подключены к регулируемому источ15 нику постоянного тока. Дополнительные обмотки подключены к другому регулируемому источнику постоянного тока или к первому источнику через реостат и переключатель. Направление подключения одноименных обмоток

20 правого и левого полюсных башмаков такое, что они образуют в межполюсном пространстве поле одного направления.

В этом устройстве в зависимости от направления и силы тока в дополнительных обмотках

25 можно создать необходимый характер распределения магнитного поля в межполюсном пространстве, например поле, максимальное у полюсов, равномерное поле, поле, максимальное в центре и меньшее у полюсов, поле, макси30 мальное в центре и убывающее в полюсах до нулевого значения. Если деталь имеет посто548898

Составитель А. Лукин

Техред Л. Гладкова

Редактор В. Левятов

Корректор Л. Денискина

3 а к аз 347/3 Изд. гГ 250 Тираж 1019 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, jK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 янную по длине площадь поперечного сечения, то ее следует намагничивать равномерным полем.

Если намагничиваемая деталь имеет уменьшающуюся к концам толщину, то тогда следует применять максимальное в центре поле.

Примером такой детали является лопатка паровой турбины, намагничиваемая в ее плоскости поперек ее оси.

Формула изобретения

Электромагнит для намагничивания деталей, состоящий из ярма, полюсных башмаков и обмоток, расположенных на башмаках, о т л и ч аю шийся тем, что, с целью увеличения глубины регулировки характера магнитного поля между полюснымп башмаками, облегчения

5 этой регулировки и достижения равномерности магнитной индукции в намагничиваемой детали, каждый полюсный башмак выполнен в виде сердечника и охватывающей его обоймы, установленной относительно сердечника с зазо10 ром, в котором размещена дополнительная обмотка, а отношение радиусов внешней поверхности сердечника и рабочей поверхности обоймы выбрано в пределах 0,2 — 0,6.
