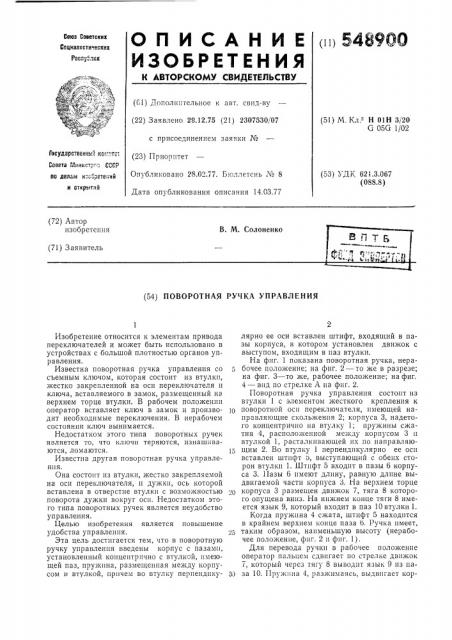

(! 1) 54896IO

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Се!оз Советских

Социвлистичвских

Ресл> 1NK (61) Дополнительное к авт. свид-ву (22) Заявлено 29.12.75 (21) 2307530/07 с присоединением заявки Х (23) Приоритет

Опубликовано 28.02.77. Б.оллетснь Хе 8

Дата опубликования описания 14.03.77 (51) М. Кл. - Н 01Н 3/20

С 05G 1/02

Госудерствевлм:"-. ко!.-..:тот

Совета Ы!!вист;:"..-., СССР по делен носброте!!ий и GTKpMTñ!É (53) УДК 621.3.067 (088.8) (72) Автор изобретения

В. М. Солоненко (71) Заявитель (54) ПОВОРОТНАЯ РУЧКА УПРАВЛЕНИЯ

Изобретение относится к элементам привода переключателей и может быть использовано в устройствах с большой плотностью органов управления.

Известна поворотная ручка управления со съемным ключом, которая состоит из втулки, жестко закрепленной на оси переключателя и ключа, вставляемого в замок, размещенный на верхнем торце втулки. В рабочем положении оператор вставляет ключ в замок и производит необходимые переключения. В нерабочем состоянии ключ вынимается.

Недостатком этого типа поворотных ручек является то, что ключи теряются, изнашиваются, ломаются.

Известна другая поворотная ручка управления.

Она состоит пз втулки, жестко закрепляемой на оси переключателя, и дужки, ось которой вставлена в отверстие втулки с возможностью поворота дужки вокруг ос«. Недостатком этого типа поворотных ручек является неудобство управления.

Целью изобретения является повышение удобства управления.

Зта цель достигается тем, что в поворотную ручку управления введены корпус с пазами, установленный концентрпчно с втулкой, имеющей паз, пружина, размещенная между корпусом и втулкой, причем во втулку перпендикулярно ее оси вставлен штифт, входящий в пазы корпуса, в котором установлен движок с выступом, входящим в паз втулки.

На фиг. 1 показана поворотная ручка, нерабочее положение; на фпг. 2 — то же в разрезе; на фиг. 3 — то же, рабочее положение; на фиг.

4 — вид по стрелке А на фиг. 2.

Поворотная ручка управления состоит из втулки 1 с элементом жесткого крепления к

10 поворотной оси переключателя, имеющей направляющие скольжения 2; корпуса 3, надетого концентрично на втулку 1; пружины сжа4> расположенной 310iKJ) корпу с031 3 втулкой 1, расталкивающей их по направляю)5 щим 2. Во втулку 1 перпендикулярно ее оси вставлен штифт о, выступающий с обеих сторон втулки 1. Штифт 5 входит в пазы 6 корпуса 3. 11азы 6 имеют длину, равную длине выдвигаемой части корпуса 3. На верхнем торце корпуса 3 размещен движок 7, тяга 8 которого опущена вниз. На нижнем конце тяги 8 имеется язык 9, который входит в паз 10 втулки 1.

Когда пружина 4 сжата, штифт 5 находится в крайнем верхнем конце паза 6. Ручка имеет, 25 таким образом, наименьшую высоту (нерабочее положение, фиг. 2 и фиг. 1).

Для перевода ручки в рабочее положение оператор пальцем сдвигает по стрелке движок

7, который через тягу 8 выводит язык 9 из па3,) за 10. Пруж!!на 4, разжимаясь, выдвигает кор548900 пус 3 Ilo направляющим скольжения 2 втулки

1 до положения, в котором штифт 5 упрется в нижний конец паза.

Ручка имеет, таким образом, наибольшую высоту (рабочее положение) за счет выдвижения корпуса 3 вверх на длину паза б. Для упора пальцев при переключении используется выдвинутая часть корпуса 3. Поворот корпуса

3 посредством направляющих 2 втулки 1 передается па ось переключателя.

Для перевода ручки в нерабочее положение оператор нажимает на верхний торец корпуса

3. Пружина 4 сжимается, корпус 3 по направляющим скольжения 2 втулки 1 опускается до тех пор, пока штифт 5 упрется в верхний конец паза б, при этом язык 9 оказывается против паза 10 втулки 1. Затем оператор сдвигает движок 7, который через тягу 8 вводит язык 9 в паз 10, фиксируя сложенное нерабочее положение ручки.

Применение поворотной ручки позволяет повысить удобство управления аппаратурой при большой тесноте органов управления, поскольку площадь упора пальцев ограничивается в них лишь глубиной стола управления. Кроме того, появляется возможность устанавливать

5 переключатели практически вплотную с гарантией исключения взаимных помех и случайных переключений.

Ф ор мула изобретения

Поворотная ручка управления, в частности, переключателем, содержащая втулку, неподвижно закрепленную на поворотной оси, отл и ч а ю щ а я с я тем, что, с целью повышения

15 удобства управления, она снабжена корпусом с пазами, установленным концентрично с втулкой, также выполненной с пазом, пружиной, размещенной между корпусом и втулкой, во втулку перпендикулярно се оси вставлен

20 штифт, входящий в пазы корпуса, в котором установлен движок с выступом, входящим в паз втулки.

548900

Щбг

Ра г,2

Щ/г, 9
