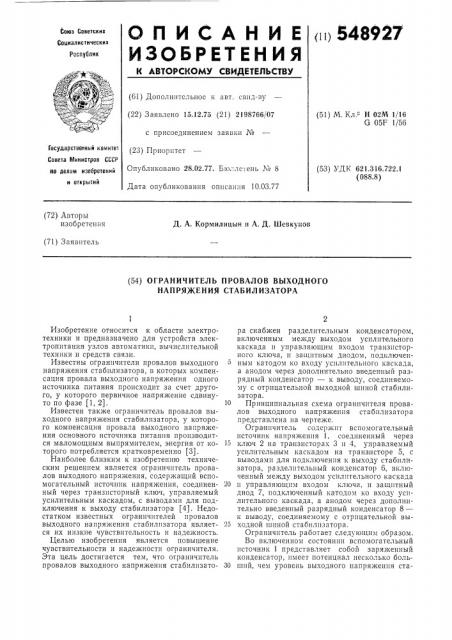

О П И С А Н И Е rii) 548921

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 15.12.76 (21) 2198766/07 с присоединением заявки Ае (23) Приоритет

Опубликовано 28.02.77. Бю;.ле-,ень М 8

Дата опубликования описания 10.03.77 (51) M Кл. - Н 02М 1/16

G 05F 1/56

Государственный комите1

Совета Министров СССР по делам изобретений и открытий (53) УДК 621,316,722.1 (088.8) (72) Авторы изобретения

Д, А. Кормилицын и А. Д. Шевкунов (71) Заявитель (54) ОГРАНИЧИТЕЛЪ ПРОВАЛОВ ВЫХОДНОГО

НАПРЯЖЕНИЯ СТАБИЛ ИЗАТОРА

Изобретение относится к области электротехники и предназначено для устройств электропитания узлов автоматики, вычислительной техники и средств связи.

Известны ограничители провалов выходного напряжения стабилизатора, в которых компенсация провала выходного напряжения одного источника питания происходит за счет другого, у которого первичное напряжение сдвинуто по фазе (1, 2).

Известен также ограничитель провалов выходного напряжения стабилизатора, у которого компенсация провала выходного напряжения основного источника питания производится маломощным выпрямителем, энергия от которого потребляется кратковременно (3).

Наиболее близким к изобретению техническим решением является ограничитель провалов выходного напряжения, содержащий вспомогательный источник напряжения, соединенный через транзисторный ключ, управляемый усилительным каскадом, с выводами для подключения к выходу стабилизатора (4). Недостатком известных ограничителей провалов выходного напряжения стабилизатора является их низкие чувствительность и надежность.

Целью изобретения является повышение чувствительности и надежности ограничителя.

Эта цель достигается тем, что ограничитель провалов выходного напряжения стабилизатора снабжен разделительным конденсатором, включенным между выходом усилительного каскада и управляющим входом транзисторного ключа, и защитным диодом, подключенным катодом ко входу усилительного каскада, а анодом через дополнительно введенный разрядный конденсатор — к выводу, соединяемому с отрицательной выходной шиной стабилизатора.

10 Принципиальная схема ограничителя провалов выходного напряжения стабилизатора представлена на чертеже.

Or ðà Hè÷èòåëü содержит вспомогательный источник напряжения 1, соединенный через

15 ключ 2 на транзисторах 3 и 4, управляемый усилительным каскадом на транзисторе 5, с выводами для подключения к выходу стабилизатора, разделительный конденсатор 6, включенный между выходом усилительного каскада

20 и управляющим входом ключа, и защитный диод 7, подключенный катодом ко входу усилительного каскада, а анодом через дополнительно введенный разрядный конденсатор 8— к выводу, соединяемому с отрицательной вы25 ходной шиной стабилизатора.

Ограничитель работает следующим образом.

Во включенном состоянии вспомогательный источник 1 представляет собой заряженный конденсатор, имеет потенциал несколько боль30 ший, чем уровень выходного напряжения ста548927

Составитель С. Ситко

Техред Л. Гладкова

Корректор H. Аук

Редактор В. Левятов

Заказ 359/13 Изд. № 248 Тираж 899 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4I5

Типография, пр. Сапунова, 2 билизатора, и которсму подключен ограничиTeJIb. Разряд!ный KQIIJGIIOBTop 8 заряжен Qo Iloтенциала, равного выходному напряжению стабилизатора. Уоилительный транзистор 5 находится в линейном режиме, а через него течет ток покоя. Ключ 2 закрыт, так как заперт транзистор 3 из-за отсутствия тока базы. При резком увеличении тока нагрузки стабилизатора уменьшается его выходное напряжение изза падения на внутреннем сопротивлении, конденсатор 8 начинает разряжаться через переход эмиттер †ба транзистора 5, что вызывает его открывание, это, в свою очередь, приводит к появлению базового тока транзистора 3 через разделительный конденсатор 6. В результате открывается транзистор 4 и запасенная энергия в источнике 1 переходит на выход стабилизатора, заполняя провал. Ключ 2 закрывается по исчезновении причины, вызвавшей его открывание. Диод 7 защищает переход эмиттер — база транзистора 5 от обратного напряжения при включен,III стабилизатора. Конденсатор 6 предотвращает самопроизвольное открывание ключа при самых неблагоприятных условиях (при повьппенной температуре и при

1 ход 1х H311pII&clIIISI OTlá;1, l«o;11 op

Формула изобретения

10 Ограничитель провалов выходного напряжения стабилизатора, содержащий вспомогательный источник напряжения, соединенный через транзисторный ключ, управляемый усилительным каскадом, с выводами для подключения к выходу стабилизатора, о тл и ч а ю щи и с я тем, что, с целью повышения чувствительности и надежности ограничителя, он снабжен разделительным конденсатором, включенным между выходом усилительного каскада и уп20 равляющим входом транзисторного ключа, и защитным диодом, подключенным катодом ко входу усилительного каскада, а анодом через дополнительно введенный разрядный конденсатор — к выводу, соединяемому с отрицатель25 ной выходной шиной стабилизатора.
