Реферат



о 548()=

Класс 55 d, 20

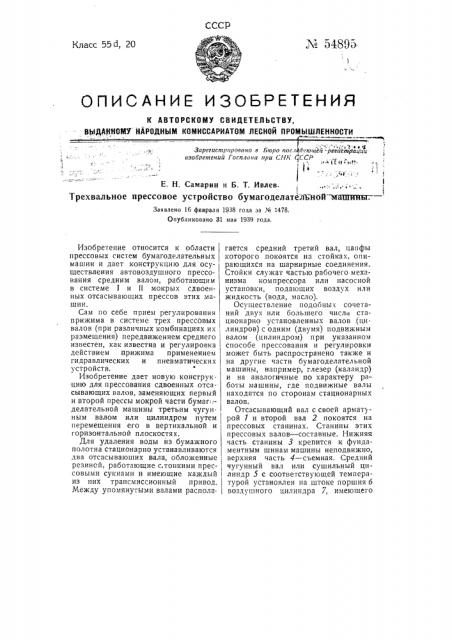

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ

> . > g 4 Ф >а

Зарегиспцтроепно в Бюро посл двютей реаистрации изобрепгений Госплпип ири СИК >1ССо

--и

I Г

> 1 ..

: ° !1è >!.

Ф

>

;>> > ..: I

Е. Н. Самарин и Б. Т. Ивлев.

t прессовое устройство бумагоделателънойъгапппгБг —.—

Заявлено 16 февраля 1938 года за № 1478.

Опубликовано 31 гяая 1939 года.

> ° : а

I а I .) Трехвальное

Изобретение относится к области прессовых систем бумагоделательных машин и дает конструкцию для осуществления автовоздуш ного прессования средним валом, работающим в системе 1 и П мокрых сдвоенных отсасывающих прессов этих машин.

Сам по себе прием регулирования, прижима в системе трех прессовых валов (при различных комбинациях их размещения) передвижением среднего известен, как известна и регулировка действием прижима применением гидравлических и пневматических устройств.

Изобретение дает новую конструкцию для прессования сдвоенных отсасывающих валов, заменяющих первый и второй прессы мокрой части бумаг .,делательной машины третьим чугунным валом или цилиндром путем перемещения его в вертикальной и горизонтальной плоскостях.

Для удаления воды из бумажного полотна стационарно устанавливаются два отсасываюших вала, обложенные резиной, работающие с.тонкими прессовыми сукнами и имеющие каждый из них трансмиссионный привод.

Между упомянутыми валами распола. гается средний третий вал, цапфы которого покоятся на стойках, опирающихся на шарнирные соединения.

Стойки служат частью рабочего механизма компрессора илн насосной установки, подающих воздух или жидкость (вода, масло).

Осуществление подобных сочетаний двух или большего числа стационарно установленных валов (цилиндров) с одним (двумя) подвижным валом (цилиндром) и ри указанном способе прессования и регулировки может быть распространено также и на другие части бумагоделательной машины, например, глезер (каландр) и на аналогичные по характеру работы машины, где подвижные валы находятся по сторонам стационарных валов.

Отсасывающий вал с своей арматурой 1 и второй вал 2 покоятся на прессовых станинах. Станины этих прессовых валов — составные. Нижняя часть станины 3 крепится к фундаментным шинам машины неподвижно, верхняя часть 4 — съемная. Средний чугунный вал или сушильный цилиндр 5 с соответствующей температурой установлен на штоке поршня б воздушного цилиндра 7, имеющего шарнирную опору 8 на стойке 9, неподвижно стоящей на фундаментных шинах машины.

Сжатый воздух из компрессорной установки через кран воздухораспределителя 14 поступает в воздушный цилиндр 7 и, в зависимости от этого, средний вал либо подымается и выходит из соприкосновения с QTcBcbtBaющими валами, либо опускается и ложится на валы.

Полотно бумаги, проходя между отсасывающим 1 и средним 5 валами, несколько обезвоживается, на участке от первого отсасывающего вала до второго подогревается паром цилиндра и претерпевает затем постепенное, плавное, все возрастающее прессование с дальнейшей отдачей воды.

Для создания увеличенного давления на каком-либо из отсасывающих валов, а равно при необходимости работать при одном выключенном прессовом вале, служит второй воздушный цилиндр малого диаметра 12 с поршнем 13.

Сжатый воздух через самостоятельный воздухораспределитель 15 поступает в этот воздушный цилиндр либо над поршнем либо под ним и производит в горизонтальном направлении .присадку среднего вала на любой боковой прессовый вал с силой нажатия на последний по усмотрению обслуживаю щего персонала.

Шарнирное крепление этого воздушного цилиндра к крышкам подшипников бокового и среднего валов позволяет при свободном состоянии среднего вала 5, т. е. когда он выведен поршнем 6 из соприкосновения с боковыми валами, удерживать его в вертикальном положении, не прибегая к действию ограничителя 10.

Предмет изобретения.

1. Трехвальное прессовое устройство бумагоделательной машины, состоящее из двух отсасывающих стационарно установленных валов и среднего, помещенного между ними, подвижного прессового вала с примением, для передвижения последнего, пневматических или гидравлических систем, отличающееся тем, что цилиндр 7, на штоке поршня 6 которого установлен средний прессовый вал 5, снабжен, в целях осуществления его движения, шарнирной опорой 8 на стойке 9.

2. При устройстве по п. 1 применение для передвижения системы среднего вала гидравлических или пневматических устройств 7 и 12.

8, авторскому свидетельству E. Н. Самарина и Б. T. Ивлева ¹ 54895

Тип. „Печатный Труд . Зак 8618 — 425

/

/

/

/
