Класс 42 k, 23„

М 54924

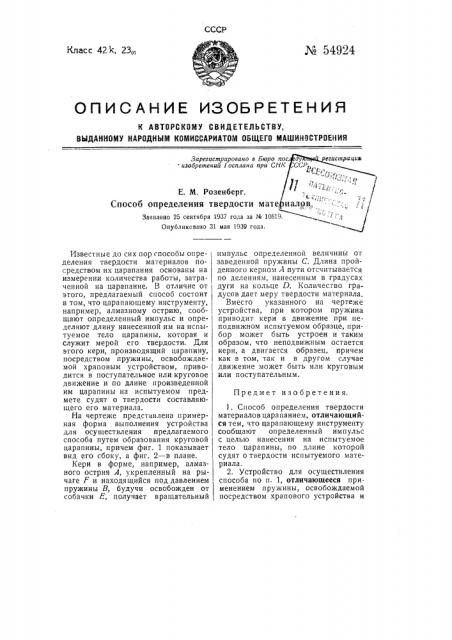

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ОБЩЕГО МАШИНОСТРОЕНИЯ

Зарегистрировано в Бюро и изобретений Iосплана при СИ

Е. М. Розенберг.

Способ определения твердости матеф

4»

Заявлено 25 сентября 1937 года за 14 10819

Опубликовано 31 мая 1939 года.

Предмет изобретения.

Известные до сих пор способы опре- деления твердости материалов посредством их царапания основаны на измерении количества работы, затраченной на царапание. В отличие от этого, предлагаемый способ состоит в том, что царапающему инструменту, например, алмазному острию, сооб- щают определенный импульс и опре.деляют длину нанесенной им на испытуемое тело царапины, которая и служит мерой его твердости. Для этого керн, производящий царапину, посредством пружины, освобождаемой храповым устройством, приво- дится в поступательное или круговое движение и по длине произведенной им царапины на испытуемом предмете судят о твердости составляющего его материала.

На чертеже представлена примерная форма выполнения устройства для осуществления предлагаемого способа путем образования круговой царапины, причем фиг. 1 показывает вид его сбоку, а фиг. 2 — в плане.

Керн в форме, например, алмазного острия А, укрепленный на рычаге F и находящийся под давлением пружины В, будучи освобожден от собачки Е, получает вращательный импульс определенной величины от заведенной пружины С. Длина пройденного керном А пути отсчитывается по делениям, нанесенным в градусах дуги на кольце D. Количество градусов дает меру твердости материала.

Вместо указанного на чертеже устройства, при котором пружина приводит керн в движение при неподвижном испытуемом образце, прибор может быть устроен и таким образом, что неподвижным остается керн, а двигается образец, причем как в том, так и в другом случае движение может быть или круговым или поступательным.

1. Способ определения твердости материалов царапанием, отличающийся тем, что царапающему инструменту сообщают определенный импульс с целью нанесения на испытуемое тело царапины, по длине которой судят о твердости испытуемого материала.

2. Устройство для осуществления способа по и. 1, отличающееся применением пружины, освобождаемой посредством храпового устройства и создающей при этом импульс, приво-, зец при неподвижном керне, с целью дящий в круговое или поступатель- по длине оставляемого последним ное движение керн при неподвижном, следа на поверхности образца судить испытуемом образце, либо же обра- о его твердости.

Тип. „Печатный Труд" .Зак. 3616 — 550
