Реферат

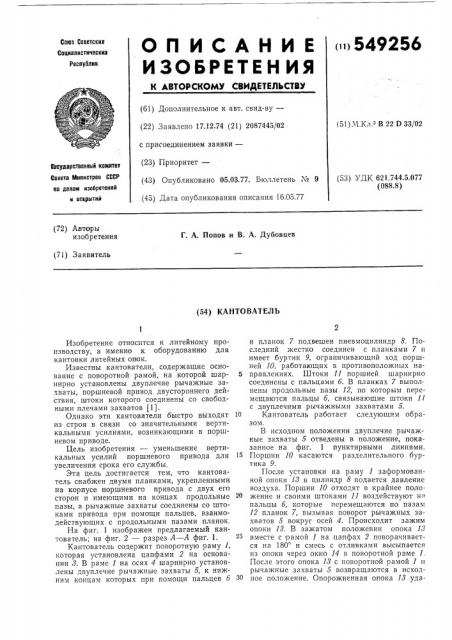

ОЛ ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»>549256

Союз Советскнх

Социалистическим

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 17 12.74 (21) 2087445/02 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05 03.77. Бюллетень М 9 (45) Дата опубликования описания 16.05,77 (51) М.K.ë. В 22 D 33/02

Веударственный коылтет

Совета Министров СССР по делам изобретений (53) УДК 621,744.5.077 (088.8) н открытий (72) Автор ы изобретения

Г. А. Попов и В. А. Дубовцев (71) Заявитель (54) КАНТО ВАТ ЕД Ь

Изобретение относится к литейному производству, а именно к оборудованию для кантовки литейных опок.

Известны кантователи, содержащие основание с поворотной рамой, на которой шарнирно установлены двуплечие рычажные захваты, поршневой привод двустороннего действия, штоки которого соединены со свободными плечами захватов (1), Однако эти кантователи быстро выходят из строя в связи со значительными вертикальными усилиями, возникающими в поршневом приводе.

Цель изобретения — уменьшение вертикальных усилий поршневого привода для увеличения срока его службы.

Эта цель достигается тем, что кантователь снабжен двумя планками, укрепленными на корпусе поршневого привода с двух его сторон и имеющими на концах продольные пазы, а рычажные захваты соединены со штоками привода при помощи пальцев, взаимодействующих с продольными пазами планок.

На фиг. 1 изображен предлагаемый кантователь; на фиг. 2 — разрез А — А фиг. 1.

Кантователь содержит поворотную раму 1, которая установлена цапфами 2 на основании 8. В раме 1 на осях 4 шарнирно установлены двуплечие рычажные захваты 5, к нижним концам которых при помощи пальцев б и планок 7 подвешен пневмоцилиндр 8. Последний жестко соединен с планками 7 и имеет буртик 9, ограничивающий ход поршней 10, работающих в противоположных на5 правлениях. Штоки 11 поршней шарнирно соединены с пальцами б. В планках 7 выполнены продольные пазы 12, по которым перемещаются пальцы б, связывающие штоки 11 с двуплечими рычажными захватами 5.

10 Кантователь работает следующим образом.

B исходном положении двуплечие рычажные захваты 5 отведены в положение, показанное на фиг. 1 пунктирными линиями.

15 Поршни 10 касаются разделительного буртика 9.

После установки на раму 1 заформованной опоки 18 в цилиндр 8 подается давление воздуха. Поршни 10 отходят в крайнее положение и своими штоками 11 воздействуют на пальцы б, которые перемещаются по пазам

12 планок 7, вызывая поворот рычажных захватов 5 вокруг осей 4. Происходит зажим опоки 18. B зажатом положении опока 18 вместе с рамой 1 на цапфах 2 поворачивается на 180 и смесь с отливками высыпается из опоки через окно 14 в поворотной раме 1.

После этого опока 18 с поворотной рамой 1 и рычажные захваты 5 возвращаются в исходЗ0 ное положение. Опорожненная опока 18 уда549256

12

z ляется из кантователя, и цикл повторяется.

Вследствие того, что пневмоцилиндр 8 подвешен на рычажных захватах, при повороте последних вокруг осей в момент зажима опоки 18 он перемещается в вертикальной плоскости, благодаря чему вертикальная составляющая усилия зажима исключается.

Формула изобретения

Кантователь, содержащий основание с поворотной рамой, на которой шарнирно установлены двуплечие рычажные захваты, поршневой привод двустороннего действия, штоки которого соединены со свободными плечами захватов, отличающийся тем, что, с целью уменьшения вертикальных усилий поршневого привода для увеличения срока его службы, кантователь снабжен двумя планками, укрепленными на корпусе поршневого привода с двух его сторон и имеющими на концах продольные пазы, а рычажные захваты соединены со штоками привода при помощи пальцев, взаимодействующих с продольными пазами планок.

Источник информации, принятый во внимание при экспертизе изобретения:

1. Патент Франции № 1579044, В 22 С, 1969.
