Пустообразователь для изготовления многоступенчатых железобетонных панелей

Пустообразователь для изготовления многоступенчатых железобетонных панелей

Иллюстрации

Показать все

Реферат

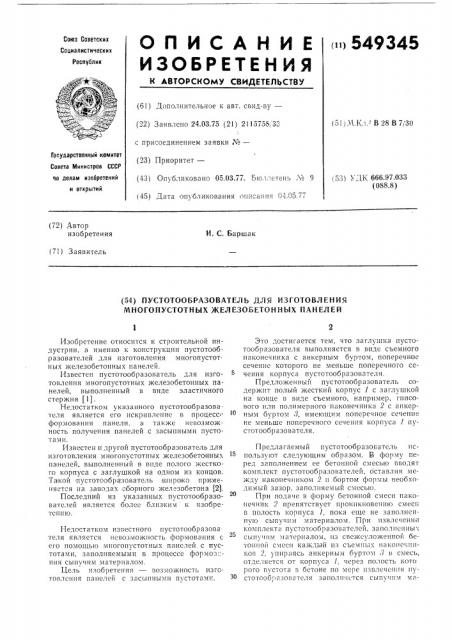

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (>>1549345 (6!) Дополнительное к авт. свид-ву— (22) Заявлено 24.03,75 (21) 2! 15758, 33 (51) Ч.Кл. - В 28 В 7/30 с приcîåäèíåíèåì заявки Уев

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет— (43) Опъ бликовано 05.03.77. Б(оллете((ь ЛЪ 9 (45) Дата опубликования описания 04.05.77 (53) УД1(666.97.033 (088.8) (72) Автор изобретен ия

И. С. Баршак (71) Заявитель (54) ПУСТОТООЬРАЗОВАТЕЛЬ ДЛЯ ИЗГОТОВЛЕНИЯ

М НО ГО ПУСТОТ Н ЫХ ЖЕЛ ЕЗОБЕТО Н Н ЫХ ПАН ЕЛ ЕЙ

Изобретение относится к строительной индустрии, а именно к конструкции пустотообразователей для изготовления многопустотных железобетонных панелей.

Известен пустотообразователь для изготовления многопустотных железобетонных панелей, выполненный и виде эластичного стержня (1).

Недостатком указанного пустотообразова. теля является его искривление в процесс формования панели, а также невозможность получения панелей с засыпными пустотами.

Известен и другой пустотообразователь для изготовления многопустотных железобетонных панелей, выполненный в виде полого жесткого корпуса с заглушкой на одном из концов.

Такой пустотообразователь широ(ко применяется на заводах сборного железобетона (2).

Последний из указанных пустотообразователей является более олизким к изобретен шо.

HPjocTBTKo3(известного пустотообразова теля является невозможность формования с его помощью многопустотных панелей с пустотами, заполняемыми в процессе формо"-".ния сыпучим материалом.

Цель изобретения — возможность изготовления панелей с засыпными пустотами.

Это достигается тем, что заглушка пустотообразователя выполняется в виде съемного наконечника с анкерным буртом, поперечное сечение которого не меньп(е поперечного сечения корпуса пустотообразователя.

Предложенный пустотообразователь содержит полый жесткий корпус 1 с заглушкой на конце в виде съемного, например, гипсового или полимерного наконечника 2 с анкерным буртох(,3, имеющим поперечное сечение не меньше поперечного сечения корпуса 1 пустотообразователя.

Предлагаемый пустотообразователь 11спользуют следующим образом. В форму перед заполнением ее бетонной смесью г>водят комплект пустотообразователей, оставляя между наконечником 2 п бортом формы необходимый зазор, заполняемый смесью.

При подаче в форму бетонной смеси наконечгп(к 2 препятствует проиикновешпо cìåñi( в полость корпуса I, пока еще не заполненную сыпучим материалом. При извлечении комплекта пустотообразователсй, заполнс(тных сыпучим материалом, нз свежеуложенной бетонной смеси каждый из съемных нанон(.>IIIIIко=- 2, упираясь анкерным буртом 3 в смесь, отделяется от корпуса 1, через полость кото рого пустота в бетоне по мере и3âлсчсння нустотооо 1а30BBTc ..Iя запо, (н .(ется сь!пуч!!м м(1териалом. Отделившийся наконечник 2 замоноличивается в панели.

Нос 1с павле IeHIIH lioi54Il JlcKT2 пустотообразователей пересекаемый отверстиями торец панели заделывают бетоном, в результате чего получают многопустотную панель с засып ыми замкнутыми пустотами, которые не пересекают опорных торцов изделия.

Формула изооретсния

Пустотообразователь для изготовления многопустотных железобетонных панелей, выполненный в виде полого жесткого корпуса с заглушкой на одном из концов, о т л и ч а юшийся тем, что, с целью возможности изготовления панелей с засыпными пустотами. заглушка выполнена в виде съемного наконечника с анкерным буртом, поперечное сечение которого не меньше поперечного сечения корп са.

Источники информации, принятые во вни10 мание при экспертизе:

1. Авторское свидетельство кл. В 28 В 7/16, 1966.

2. Авторское свидетельство по заявке

¹ 1999548/33, кл. В 28 В 7/16, 1966.
