Строительный раствор для защитнодекоративного покрытия строительных изделий

Строительный раствор для защитнодекоративного покрытия строительных изделий

Иллюстрации

Показать все

Реферат

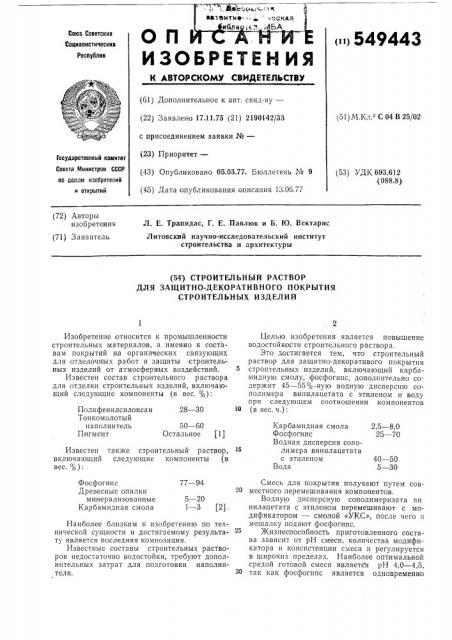

».. bee,ему,,- -. с ч кто ч ю н т ы Ф ° »» .с в я к.е.я ибсен,"»,;4БА

О Il

Союз Советских

Социалистических

Республик

IiiI549443

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.11.75 (21) 2190142/33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.03.77. Бюллетень N 9 (45) Дата опубликования описания 13.06.77 (51) М.Кл. С 04 В 25/02

Государственный комитет

Совета Министров СССР по лелем кзобретекнй и откоытнй (53) УДК 693.612

i(088.8) (72) Авторы изобретения (71) Заявитель

Л. Е. Трапидас, Г, Е. Павлюк и Б. Ю. Вектарис

Литовский научно-исследовательский институт строительства и архитектуры (54) СТРОИТЕЛЬНЫЙ РАСТВОР

ДЛЯ ЗАЩИТНО-ДЕКОРАТИВНОГО ПОКРЪ|ТИЯ

СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ

Полифенилсилоксан

Тонкомолотый наполнитель

Пигмент

28 — 30

Карбамидная смола

Фосфогипс

Водная дисперсия сополимера винилацетата с этиленом

Вода

50 — 60

Остальное (11

2,5 — 8,0

25 — 70

40 — 50

5 — 30

Фосфогипс

Древесные опилки минерализованные

Карбамидная смола

77 — 94

5 — 20

1 — 3 (2) Изобретение относится к промышленности строительных материалов, а именно к составам покрытий на органических связующих для отделочных работ и защиты строительных изделий от атмосферных воздействий.

Известен состав строительного раствора для отделки строительных изделий, включающий следующие компоненты (в вес. %):

Известен также строительный раствор, включающий следующие компоненты (в вес %):

Наиболее близким к изобретению по технической сущности и достигаемому результату является последняя композиция.

Известные составы строительных растворов недостаточно водостойки, требуют дополнительных затрат для подготовки наполнителя.

Целью изобретения является повышение водостойкости строительного раствора.

Это достигается тем, что строительный раствор для защитно-декоративого покрытия строительных изделий, включающий карбамидную смолу, фосфогипс, дополнительно содержит 45 — 55% -ную водную дисперсию сополимера винилацетата с этиленом и воду при следующем соотношении компонентов (в вес. ч.):

Смесь для покрытия получают путем совместного перемешивания компонентов.

Водную дисперсную сополи мер изата ви нилацетата с этиленом перемешивают с модификатором — смолой «УКС», после чего в мешалку подают фосфогипс. жизнеспособность приготовленного состава зависит от рН смеси, количества модификатора и консистенции смеси и регулируется в широких пределах. Наиболее оптимальной средой готовой смеси является рН 4,0 — 4,5, так как фосфогипс является одновременно

31 И

549443 ,(. g. f

Формула изобретения

Карбамидная смола

Фосфогипс

Водная дисперсия сополимера винилацетата с этиленом

Вода

2,5 — 8,0

25 — 70

40 — 50

5 — 30

Составитель P. Хасанов

Тскред И. Сметанина

Редактор И. Квачадзе

Корректор И. Симкина а:.аз 278/983 Изд. М 471 Тираж 799 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раугиская наб., д. 4/б

Тип. Харьк. фил. пред. «Патент> наполнителем и отвердителем смолы «У1 С».

Затвердевание покрытия происходит путем естественной сушки в течение короткого времени за счет стсоса воды пористым материалом покрываемого изделия и испарения.

Пример. 40 в. ч. 50% -ной водной дисперсии сополимера винилацетата с этиленом перемешивают с 4 в. ч. карбамидной смолы

«УКС», после чего в мешалку подают пульпу, состоящую из 60 в. ч. фосфогипса и 20 в. ч. воды. Смесь перемешивают до однородной массы. Полученную массу наносят на лицевую часть покрываемого изделия, которое предварительно грунтуют составом из

50 /с-ной водной дисперсии сополимера вннилацетата с этиленом и воды в соотношении

1: 5. Далее производят присыпку декоративного заполнителя гранитной щебенки *фракции 3 — 10 нл.

Испытания на водостойкость и диффузию (вымывание) фосфогипса из состава покрытия показали, что процесс вымывания наполнителя и полимерного связующего происходит лишь в первые сутки. Определение химическим анализом растворимости фосфогипса показало, что через сутки после нанесения покрытия растворимость гипса в дистиллиро ванной воде составляла 0,26 г/л при 20 С, после второго цикла 0,08 г/л и далее определялись лишь следы гипса.

При начале испытаний в более поздние сроки (7 суток и более) абсолютные значения потерь в весе уменьшились в несколько раз. Учитывая, что эти условия являются жесткими, данное покрытие можно считать достаточно водостойким.

1О Строительный раствор для защитно-декоративного покрытия строительных изделий, включающий карбамидную смолу, фосфогипс, отли ч а ющийся тем, что, с целью повышения водостойкости, он содержит дополни15 тельно 45 — 55/о-ную водную дисперсию сополимера винилацетата с этиленом и воду при следующем соотношении компонентов (в вес. ч.):

Источники информации, принятые во внимание при экспертизе заявки:

1, Авторское свидетельство СССР

3О No 416328, кл. С 04 В 25/02, 03.08.72.

2. Авторское свидетельство СССР

No 489731, кл. С 04 В 25/02, 19.11.73.
