<»>549553

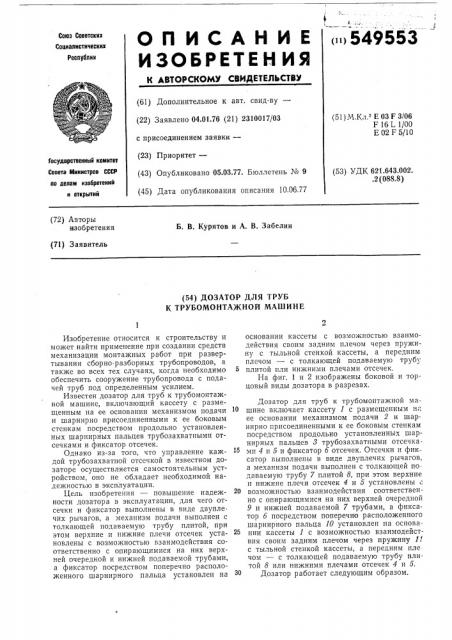

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву— (22) Заявлено 04.01.76 (21) 2310017/03 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05.03.77. Бюллетень ¹ 9 (45) Дата опубликования описания 10.06.77 (51) М.Кл. Е 03 F 3/06

F 161 1/00

E 02 F 5/10

Государственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 621.643.002. .2 (088.8) (72) Авторы изобретения

Б. В. Курятов и А. В. Забелин (71) Заявитель (54) ДОЗАТОР ДЛЯ ТРУБ

К ТРУБОМОНТА)КНОЙ МАШИНЕ

Изобретение относится к строительству и может найти применение при создании средств механизации монтажных работ при развертывании сборно-разборных трубопроводов, а также во всех тех случаях, когда необходимо обеспечить сооружение трубопровода с подачей труб под определенным усилием.

Известен дозатор для труб к трубомонтажной машине, включающий кассету с размещенным на ее основании механизмом подачи и шарнирно присоединенными к ее боковым стенкам посредством продольно установленных шарнирных пальцев трубозахватными отсечками и фиксатор отсечек.

Однако из-за того, что управление каждой трубозахватной отсечкой в известном дозаторе осуществляется самостоятельным устройством, оно не обладает необходимой надежностью в эксплуатации.

Цель изобретения — повышение надежности дозатора в эксплуатации, для чего отсечки и фиксатор выполнены в виде двупле. чих рычагов, а механизм подачи выполнен с толкающей подаваемую трубу плитой, при этом верхние и нижние плечи отсечек установлены с возможностью взаимодействия соответственно с опирающимися на них верхней очередной и нижней подаваемой трубами, а фиксатор посредством поперечно расположенного шарнирного пальца установлен на основании кассеты с возможностью взаимодействия своим задним плечом через пружину с тыльной стенкой кассеты, а передним плечом — с толкающей подаваемую трубу

5 плитой или нижними плечами отсечек.

На фиг. 1 и 2 изображены боковой и торцовый виды дозатора в разрезах.

Дозатор для труб к трубомонтажной машине включает кассету 1 с размещенным н;. ее основании механизмом подачи 2 и шарнирно присоединенными к ее боковым стенкам посредством продольно установленных шарнирных пальцев 8 трубозахватными отсечка ми 4 и 5 и фиксатор б отсечек. Отсечки и фиксатор выполнены в виде двуплечих рычагов, а механизм подачи выполнен с толкающей подаваемую трубу 7 плитой 8, при этом верхние и нижние плечи отсечек 4 и 5 установлены с

20 возможностью взаимодействия соответственно с опирающимися на них верхней очередной

9 и нижней подаваемой 7 трубами, а фиксатор б посредством поперечно расположенного шарнирного пальца 10 установлен на основании кассеты 1 с возможностью взаимодействия своим задним плечом через пружину 1.1 с тыльной стенкой кассеты, а передним пле чом — с толкающей подаваемую трубу плитой 8 или нижними плечами отсечек 4 и 5.

Дозатор работает следующим образом.

549553

В исходном положении действием пружины 11 фиксатор 6 своим передним плечом введен между нижними плечами отсечек 4 и

5, а толкающая плита 8 уведена в переднюю часть машины. При подаче очередной трубы

9 в кассету 1 она падает на кромки верхних плеч отсечек 4 и 5 и удерживается в этом положении, поскольку нижние плечи взаимодействуют с фиксатором. Включением механизма подачи на возврат толкающей плиты 8 в рабочее положение, т. е, в заднюю часть кассеты, производится поворот фиксатора действием этой толкающей плиты и взвод пружины 11. В результате выхода фиксатора из взаимодействия с нижними плечами отсечек

4 и 5 эти плечи могут быть сближены действием веса очередной трубы 9, которая разво дит верхние плечи отсечек и падает на выступы нижних плеч, удерживаясь на них и становясь подаваемой трубой 7. Освободившееся место на кромках верхних плеч занимает очередная труба 9. Она остается на указанном месте и в процессе подачи подаваемой трубы 7, осуществляемой толкающей плитой

8, поскольку место подаваемой трубы между нижними плечами отсечек 4 и 5 занимает по. ворачиваемый пружиной 11 фиксатор 6. Цикл повторяется.

Формула изобретения

5 Дозатор для труб- к трубомонтажной машине, включающий кассету с размещенным на ее основании механизмом подачи и шарнирно присоединенными к ее боковым стен. кам посредством продольно установленных

I0 шарнирных пальцев трубозахватными отсечками и фиксатор отсечек, отличающийся тем, что, с целью повышения надежности при эксплуатации, отсечки и фиксатор выполнены в виде двуплечих рычагов, а механизм пода15 чи выполнен с толкающей подаваемую трубу плитой, при этом верхние и нижние плечи отсечек установлены с возможностью взаимодействия соответственно с опирающимися на них верхней очередной и нижней подаваемой

20 трубами, а фиксатор посредством поперечно расположенного шарнирного пальца установлен на основании кассеты с возможностью взаимодействия своим задним плечом через пружину с тыльной стенкой кассеты, а передним плечом — с толкающей подаваемую трубу плитой или нижними плечами отсечек.

549553

Ф г 2
