Электродный водогрейный котел
Иллюстрации
Реферат

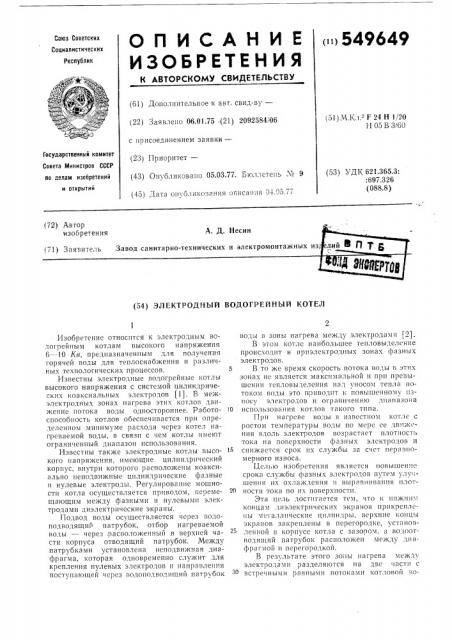

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ () 549649
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.01.75 (21) 2092584/06 (51) )1.Кл. - F 24 Н 1/20
Н 05 B 3!60 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05.03.77. Бюллетень М 9 (45) 1ата опубликo=-ания описания 04.05.77
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.365.3:
:697.326 (088.8) (54) ЭЛЕКТРОДНЫЙ ВОДОГРЕЙНЫЙ КОТЕЛ
Изобретение относится к электродным BOлогрейпым котлам высокого напряжения
6 -10 Кв, предназначенным лля получения горячей воды для теплоснабжения и различных технологических процессов.
Известны электролные вологрейные котлы высокого напряжения с системой цилиндрических коакснальных электродов (1). В межэлектролных зонах нагрева этих котлов лзижение потока воды одностороннее. Работоспособность котлов обеспечивается при определенном минимуме расхода чсрез котел напреваемой воды, в связи с чем котлы имеют ограниченный диапазон использования.
Известны также электродные котлы высокого напряжения, имеющие цилиндрический корпус, внутри которого расположены коаксиально неподвижные цилиндрические фазные и нулевые электролы. Регулирование мощности котла осуществляется приводом, перемещающим между фазными и нулевыми электродами диэлектрические экра ны.
Подвод воды осуществляется через волоподволящий патрубок, отбор нагреваемой волы — через, расположенный в верхней части корпуса отводящий патрубок. Между патрубками установлена неподвижная диафрагма, которая одновременно служит лля крепления нулевых электролов и направления поступающей через водополволящий патрубок волы в зоны нагрева между электродами (2).
В этом котле наибольшее тепловылеленпе происходит в приэлектролных зонаx фазных электродов.
5 В то же время скорость потока волы в эт))х зонах пе является максимальной и прп превышении тепловыделения íàд уносом тепла потоком волы это приволпт к повышенному износу электродов и ограничению диапазона
)О использования котлов такого типа.
При нагреве волы в известном котле с ростом температуры волы по мере ее лв))жения вдоль электролов возрастает плотность тока на поверхности фазных электролов и
l5 снижается срок их службы за счет неравпомерного износа.
Цель)о изобретения является повышение срока службы фазных электродов путем улучшения их охлажления и выравнивания плот2П ности тока по их поверхности.
Эта цель достигается тем, что к нижним концам диэлектрических экранов прикреплены металлические цилпнлры, верхние концы экранов закреплены в перегородке, установленной в корпусе котла с зазором, а волоотволящий патрубок расположен между лиафрггмой и перегородкой.
В рез,льтате этого зо )ы нагрева между электролами разделяются на лве части с встречными равными потоками котловой во549649 ды, ;то обеспечивает повьпценные скорости обмыва электродов и выравнивание плотности тока по длине электродов.
На чертеже изображен электродный зодогрсйпый котел высокого напряжения, общий вид в;разрезе.
Котел содержит корпус 1 с разъемными верхней крышкой 2 и днищем >, через которые посредством проходных изоляторов 4 вводятся в котел фазные цилиндрические электроды 5.
Коаксиально с фазными электродами 5 размещены нулевые электроды 6, которые закреплены на неподвижной диафрагме 7, размещенной непосредственно под водоподводящнм патрубком 8. B нижней части фазные электро (ы 5 экранпруются неподвижными диэлектрическими экранами 9, имеющими оТnepca err для прохода воды, а в верхней чаcTH — подвижными диэлектрическими экранами 10.
Подвижные диэлектрH÷åcêèå экраны 10 закреплены на верхней подвп>кной перегородке 11, связанной жестко через шток 12 с приводом 18. Выше крайнего всрхпего положения подвижной перегородки 11 расположен отводящий патрубок 14.
К подвижным диэлектрическим экранам
10 крепятся жестко винтами металлические цилиндры 15. Подвижная перегородка 11 выполняется так, чтобы обеспечить минимальный зазор по отношению к корпусу 1 котла.
Для обеспечения соосности фазных электродов 5, подвижных диэлектрических экра«ов 10 и металлических цилиндров 15 при перемещении последних относительно фазных электродов 5 корпус 1 котла снабжен направляющей 1б.
В предлагаемом котле:юсти ается ",ûðàânn 3ание плотности тока ПО длине фазных электродов 5 на 13 — 20 д s зависимост.i oT электропроводностп котловой воды и 3Н2 кительно увеличивается интенсивность обмыва потоком котловой воды фазных электродов
5, что позволяет повысить срок службы последних и расширить диапазон применения электродных котлов. о
Формула изобретения
Электродный водогрейный котел, содержащий цилиндрический корпус с водоподводящим и установленным в верхней части корl5 пуса отводящим патрубками, расположенные коакспально неподвижные цилиндрические фазные и нулевые электроды, из которых первые закреплены в днище котла, а вторые— в диафрагме, электрически соединенной с
20 корпусом, и расположенные в пространстве между электродами диэлектрические экраны, снабженные общим приводом для их верти«ального перемещения, отличающийся тем, что, с целью повышения срока службы
25 фазных электродов, путем улучшения их охлаждения и выравнивания плотности тока по их поверхности, к нижним концам экранов прикреплены металлические цилиндры, верхние концы экранов закреплены в перегородке. зо установленной в корпусе котла с зазором, г водоподводящий патрубок расположен между диафрагмой и перегородкой.
Источники информации, принятые зо внизу мание при экспертизе заявки:
I. Мазанов С. С. Конструирование и изготовление электродных котлов на Братскгэсстрое, сб. «Электроснабжение», под ред.
Матка П. М. и Баскнна К. Е., «Энергия», М., 40 971, с, 138 — 141.
2. Авторское свидетельство ¹ 202368, F 22 B 1/30, 1967.
