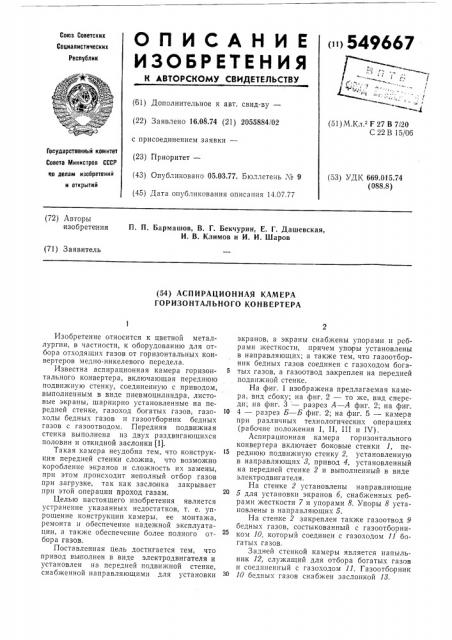

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>549667

Союз Советских

Социалистических

Ресоублик

/ м ° (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.08.74 (21) 2055884/02 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05 03.77. Бюллетень ¹ 9 (45) Дата опубликования описания 14.07.77 (51) М Кл F 27 В 7/20

С 22 В 15/06

Государственный комитет

Совета Министров СССР ло делам изобретений и открытии (53) УДK 669.015.74 (088.8) (72) Авторы изобретения

П. П. Бармашов, В. Г. Бекчурин, E. Г. Дашевская, И. В. Климов и И. И. Шаров (71) Заявитель (54) АСП И РАЦИОН НАЯ КАМЕРА

ГОРИЗОНТАЛЬНОГО КОНВЕРТЕРА

Изобретение относится к цветной металлургии, в частности, к оборудованию для отбора отходящих газов от горизонтальных конвертеров медно-никелевого передела.

Известна аспирационная камера горизонтального конвертера, включающая переднюю подвижную стенку, соединенную с приводом, выполненным в виде пневмоцилиндра, листовые экраны, шарнирно установленные на передней стенке, газоход богатых газов, газоходы бедных газов и газоотборник бедных газов с газоотводом. Передняя подвижная стенка выполнена из двух раздвигающихся половин и откидной заслонки (1).

Такая камера неудобна тем, что конструкция передней стенки сложна, что возможно коробление экранов и сложность их замены, при этом происходит неполный отбор газов при загрузке, так как заслонка закрывает при этой операции проход газам.

Целью настоящего изобретения является устранение указанных недостатков, т. е. упрощение конструкции камеры, ее монтажа, ремонта и обеспечение надежной эксплуатации, а также обеспечение более полного отбора газов.

Поставленная цель достигается тем, что привод выполнен в виде электродвигателя и установлен на передней подвижной стенке, снабженной направляющими для установки экранов, а экраны снабжены упорами и ребрами жесткости, причем упоры установлены в направляющих; а также тем, что газоотборник бедных газов соединен с газоходом бога5 тых газов, а газоотвод закреплен на передней подвижной стенке.

На фиг. 1 изображена предлагаемая камера, вид сбоку; на фиг. 2 — то же, вид спереди; на фиг. 3 — разрез А — А фиг. 2; на фиг.

l0 4 — разрез Б — Б фиг. 2; на фиг. 5 — камера при различных технологических операциях (рабочие положения I, II, III и IV).

Аспирационная камера горизонтального конвертера включает боковые стенки 1, пе15 реднюю подвижную стенку 2, установленную в направляющих 8, привод 4, установленный на передней стенке 2 и выполненный в виде электродвигателя.

На стенке 2 установлены направляющие б для установки экранов б, снабженных ребрами жесткости 7 и упорами 8. Упоры 8 установлены в направляющих б.

На стенке 2 закреплен также газоотвод 9 бедных газов, состыкованный с газоотборником 10, который соединен с газоходом 11 богатых газов.

Задней стенкой камеры является напыльник 12, служащий для отбора богатых газов и соединенный с газоходом 11. Газоотборник

10 бедны.: газов снабжен заслонкой 18.

549667

Для уменьшения выбивания газов и подсосов воздуха между передней подвижной стенкой 2 и боковыми стенками 1 на стенке 2 установлены окантовочные листы 14 и отражатели 15, образующие лабиринтное уплотнение.

Аспирационная камера горизонтального конвертера работает следующим образом.

В положении I происходит продувка штейна. Горловина конвертера находится в напыльнике 12, а заслонка И газоотборника 10 закрыта. Богатые по содержанию $0 газы через газоход 11 поступают в сернокислотный цех.

В положении II происходит вывод фурм из расплава. При этом горловина выходит изпод напыльника 12, шибер сернокислотного газохода закрыт, а заслонка И газоотборника 10 открыта, и бедные по содержанию $0 газы поступают в газоход 11 и выводятся в дымовую трубу.

В положении III расплав сливается в ковш

1б. Газы, выделяющиеся при сливе, удаляются.

В положении IV расплав заливается (или загружаются холодные присадки) в конвертер. В этом случае передняя подвижная стенка 2 отодвинута по направляющим 8 в сторону(вместе с газоотводом 9), заслонка 18 газосборника 10 ожрыта, и газы засасываются газоотборником 10 и через газоход 11 направляются в дымовую трубу.

Формула изобретения

1. Аспирационная камера горизонтального конвертера, включающая переднюю подвижную стенку, соединенную с приводом и снабженную экранами, выполненными в виде лисИ тов и установленными с возможностью перемещения, газоход богатых газов и газоотборник бедных газов с газоотводом, установленный в верхней части камеры, о т л и ч а ющ а я с я тем, что, с целью упрощения конст>5 рукции камеры, ее монтажа, ремонта и обеспечения надежной эксплуатации, привод выполнен в виде электродвигателя и установлен на передней подвижной стенке, снабженной направляющими для установки экранов, 20 а экраны снабжены упорами и ребрами жесткости, причем упоры установлены в направляющих.

2. Камера по п. 1, отличающаяся тем, что, с целью более полного отбора газов, 25 газоотборник бедных газов соединен с газоходом богатых газов, а газоотвод закреплен на передней подвижной стенке.

Источник информации, принятый во вниЗО мание при экспертизе:

1. Авторское свидетельство № 466290, С 22 В 15/06 11.06.74 r.
