Способ и устройство для выделения и улавливания хвостовых фракций скипидара из канифоли

Способ и устройство для выделения и улавливания хвостовых фракций скипидара из канифоли

Иллюстрации

Показать все

Реферат



Класс 22гг, 1вг

М 54986

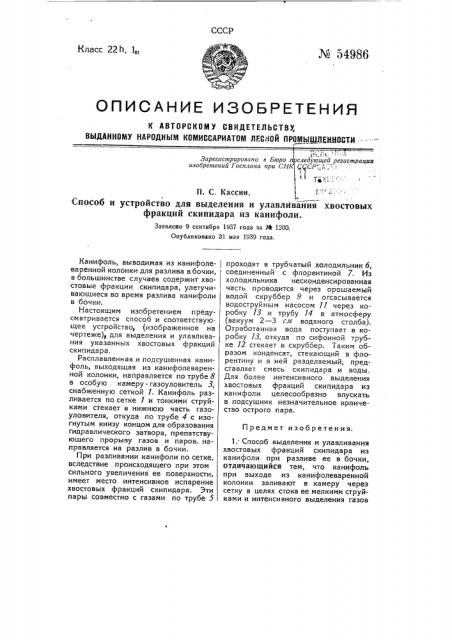

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ЛЕСг10Й ПРОМЫШДЯННОСТИ-Зарееислгрировано s Бюро изобреигений Госплана при СН следующеи региспграции СР", . 1

П. С. Кассии

«тСпособ и устройство для выделения и улавливания хвостовых фракций скипидара из канифоли.

Заявлено 9 сентября 1937 года аа М 1200.

Опубликовано 31 мая 1939 года.

Предмет изобретения.

1. Способ выделения и улавливания хвостовых фракций скипидара из канифоли при разливе ее в бочки, отличающийся тем, что канифоль при выходе из канифолеваренной колонки заливают в камеру через сетку в целях стока ее мелкими струйками и интенсивного выделения газов

Канифоль, выводимая из канифолеваренной колонки для разлива в бочки, в большинстве случаев содержит хвостовые фракции скипидара, улетучивающиеся во время разлива канифоли в бочки.

Настоящим изобретением предусматривается способ и соответствующее устройство, (изображенное на чертеже) для выделения и улавливания указанных хвостовых фракций скипидара, Расплавленная и подсушенная канифоль, выходящая из канифолеваренной колонки, направляется по трубе 8 в особую камеру - газоуловитель 3, снабженную сеткой 1. Канифоль разливается по сетке 1 и тонкими струйками стекает в нижнюю часть газоуловителя, откуда по трубе 4 с изогнутым книзу концом для образования гидравлического затвора, препятствующего прорыву газов и паров, направляется на разлив в бочки.

При разливании канифоли по сетке, вследствие происходящего при этом сильного увеличения ее поверхности, имеет место интенсивное испарение хвостовых фракций скипидара. Эти пары совместно с газами по трубе 5 проходят в трубчатый холодильник 6, соединенный с флорентиной 7. Из холодильника несконденсированная часть проводится через орошаемый водой скруббер 9 и отсасывается водоструйным насосом 11 через коробку 13 и трубу 14 в атмосферу (вакуум 2 — 3 слс водяного столба).

Отработанная вода поступает в коробку 13, откуда по сифонной трубке 12 стекает в скруббер. Таким образом конденсат, стекающий в флорентину и в ней разделяемый, представляет смесь скипидара и воды.

Для более интенсивного выделения хвостовых фракций скипидара из канифоли целесообразно впускать в подсушник незначительное количество острого пара.
