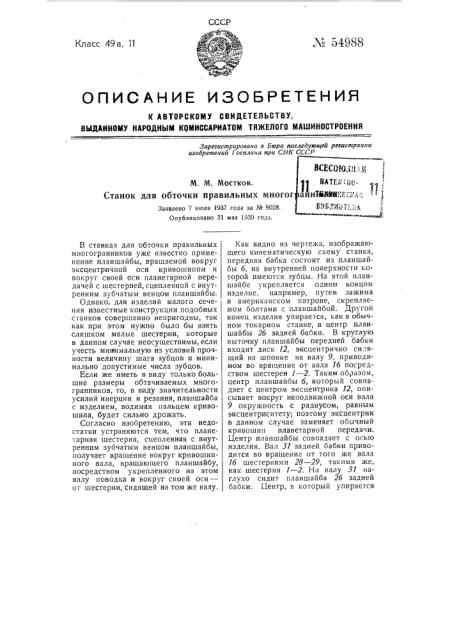

X 54988

Класс 49а, 11 описания изоБркткния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, .ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОГО МАШИНОСТРОЕНИЯ

Зарегистрировано в Бюро последующей регисгпрации изобретений Госплана при СНК СССР

f

1

1 й

М. М. Мостков.

Станок для обточки правильных многог

Заявлено 7 июля 1937 года за № 9028.

Опубликовано 31 мая 1939 года.

В станках для обточки правильных многогранников уже известно применение планшайбы, вращаемой вокруг эксцентричной оси кривошипам и вокруг своей оси планетарной передачей с шестерней, сцепленной с внутренним зубчатым венцом планшайбы.

Однако, для изделий малого сечения известные конструкции подобных станков совершенно непригодны, так как при этом нужно было бы взять слишком малые шестерни, которые в данном случае неосуществимы, если учесть минимальную из условий прочности величину шага зубцов и минимально допустимые числа зубцов.

Если же иметь в виду только большие размеры обтачиваем ых многогранников, то, в виду значительности усилий инерции и резания, планшайба с изделием, водимая пальцем кривошипа, будет сильно дрожать.

Согласно изобретению, эти недостатки устраняются тем, что планетарная шестерня, сцепленная с внутренним зубчатым венцом планшайбы, получает вращение вокруг кривошипного вала, вращающего планшайбу, посредством укрепленного на этом валу поводка и вокруг своей оси— от шестерни, сидящей на том же валу.

Как видно из чертежа, изображающего кинематическую схему станка, передняя бабка состоит из планшайбы б, на внутренней поверхности которой имеются зубцы. На этой планшайбе укрепляется одним концом изделие, например, путем зажима в американском патроне, скрепляемом болтами с планшайбой. Другой конец изделия упирается, как в обычном токарном станке, в центр планшайбы 2б задней бабки. В круглун> выточку планшайбы передней бабки входит диск 12, эксцентрично сидящий на шпонке на валу 9, приводимом во вращение от вала 16 посредством шестерен 1 — 2. Таким образом, центр лланшайбы б, который совпадает с центром эксцентрика 12, описывает вокруг неподвижной оси вала

9 окружность с радиусом, равным эксцентриситету; поэтому эксцентрик в данном случае заменяет обычный кривошип планетарной передачи.

Центр планшайбы совпадает с осью изделия. Вал 31 задней бабки приводится во вращение от того же вала

1б шестернями 28 — 29, такими же, как шестерни 1 — 2. На валу 31 «аглухо сидит планшайба 26 задней бабки. Центр, в который упирается.
