Газоразрядный источник отрицательных ионов

Газоразрядный источник отрицательных ионов

Иллюстрации

Показать все

Реферат

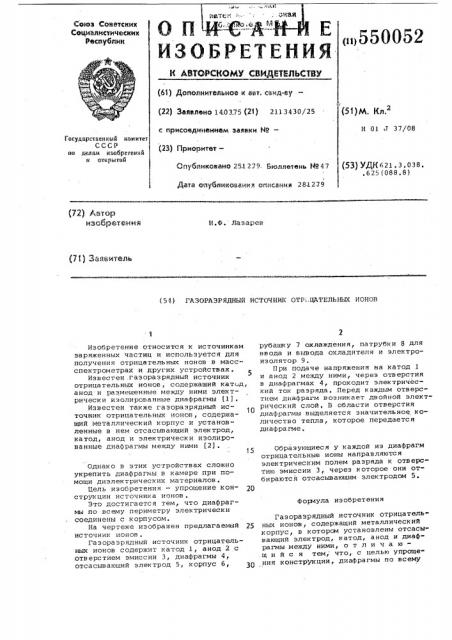

3 .. " . . В1

О Л И -6 - - -"А- - Е

ИЗОБРЕТЕНИЯ

Союз Советских

С©@иалистических

Республик (и,550052

IK АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополиительиое к авт. сеид-ву (22) Заявлено 1403.75 (21} 2113430/25 с присоедниеиием заявки ¹â€” (23) Г)риоритет— (51)М. Кл.

Н 01 7 37/08

Гоеударстиенкь<й комитет

СССР по делаи кжбретеияй к Отк ьл кй (53} УД1(621 ° 3,038..625 (088.8}

Опубликовано 251 279. Бюллетень ИЯ 47

Дата опубликования описания 281279 (72} АHTGp и зобр т@ни

Н.Ф. Лазарев (54) 1 АЗОРАЗРЯДНЫЙ ИСТОЧНИК ОТРi.ЦАТЕЛЬНЫХ ИОНОВ

Формула изобретения

Газоразрядный источник отрицатель25 ных ионов, содержащий металлический корпус, в котором установлены отсасывающий электрод, катод, анод и диафрагмы между ними, о т л и ч а ю.шийся тем, что, с целью упроще30 ., ния конструкции диафрагмы по всему

Изобретение относится к источникам заряженных частиц и используется для получения отрицательных ионов в массспектрометрах и других устройствах.

Известен,газоразрядный источник отрицательных ионов„ содержащий катод, анод и размещенные между ними электрически изолированные диафрагмы (1).

Известен также газоразрядный ис точник отрицательных ионов, содержащий металлический корпус и установленные в нем отсасывающий электрод, катод, анод и электрически изолированные диафрагмы между ними (2).

Однако в этих устройствах сложно укрепить диафрагмы в камере при помощи диэлектрических материалов.

Цель изобретения — упрощение конструкции источника ионов .

Это достигается тем, что диафрагмы по всему периметру электрически соединены с корпусом.

На чертеже изображен предлагаемый источник ионов, Га з ора э р ядньтй источник отрицательных ионов содержит катод 1, анод 2 с отверстием эмиссии 3, диафрагмы 4, отсасывающий электрод 5, корпус 6, рубашку 7 охлаждения, патрубки 8 для ввода и вывода охладителя и электроизолятор 9.

При подаче напряжения на катод 1 и анод 2 между ними, через отверстия в диафрагмах 4, проходит электрический ток разряда. Перед каждым отверстием диафрагм возникает двойной электрический слой, В области отверстия диафрагмы выделяется эначительноЕ количество тепла, которое передается диафрагме.

Образующиеся у каждой иэ диафрагм отрицательные ионы направляются электрическим полем разряда к отверстию эмиссии 3, через которое они отбираются отсасывающим электродом 5.

550052

Составитель В, Фесенко

Редактор Т. Колодцева Техред .Э.Чужик Корректор Н. Задерновская

Тираж 923 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, E-35, Раушская наб., д. 4/5

Заказ 8089/4

Филиал ППП Патент, r. ужгород, ул. Проектная, 4 ериметру электрически соединены с орпуссм.

Источники инФормации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 258476, H 01 J 37/08, 1970 °

2. Авторское свидетельство СССР

М 226742, Н 01 J 37/08, 1974.
