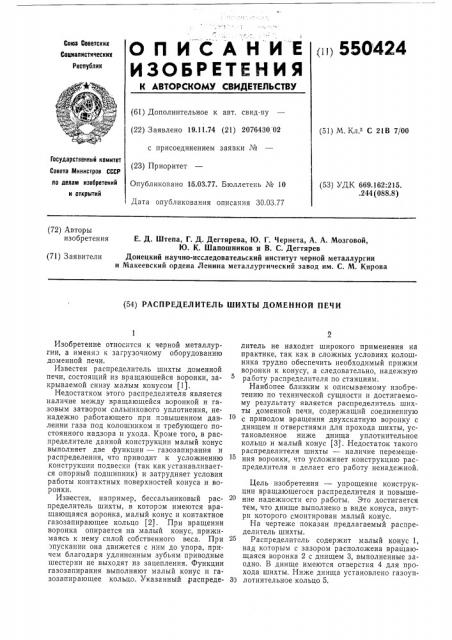

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ! 550424

Союз Советски»

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.11.74 (21) 2076430 02 с присоединением заявки № (23) Приоритет

Опубликовано 15.03.77. Бюллетень № 10

Дата опубликования описания 30.03.77 (51) М. Кл г С 21В 7/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 669.162:215..244 (088.8) (72) Авторы изобретения

Е. Д. Штепа, Г. Д. Дегтярева, Ю. Г. Чернета, А. А. Мозговой, Ю. К. Шапошников и В. С. Дегтярев

Донецкий научно-исследовательский институт черной металлургии и Макеевский ордена Ленина металлургический завод им. С. М. Кирова (71) Заявители (54) РАСПРЕДЕЛИТЕЛЬ ШИХТЫ ДОМЕННОЙ ПЕЧИ

Изобретение относится к черной металлургии, а именно и загрузочному оборудованию доменной печи.

Известен распределитель шихты доменной печи, состоящий из вращающейся воронки, закрываемой снизу малым конусом (1).

Недостатком этого распределителя является наличие между вращающейся воронкой и газовым затвором сальникового уплотнения, ненадежно работающего при повышенном давлении газа под колошником и требующего постоянного надзора и ухода, Кроме того, в распределителе данной конструкции малый конус выполняет две функции — газозапирания и распределения, что приводит к усложнению конструкции подвески (так как устанавливается опорный подшипник) и затрудняет условия работы контактных поверхностей конуса и воронки.

Известен, например, бессальниковый распределитель шихты, в котором имеются вращающаяся воронка, малый конус и контактное газозапирающее кольцо (2). При вращении воронка опирается на малый конус, прижимаясь к нему силой собственного веса. При опускании она движется с ним до упора, причем благодаря удлиненным зубьям приводные шестерни не выходят из зацепления. Функции газозапирания выполняют малый конус и газозапирающее кольцо. Указанный распределитель не находит широкого применения на практике, так как в сложных условиях колошника трудно обеспечить необходимый прижим воронки к конусу, а следовательно, надежную работу распределителя по станциям.

Наибопее близким к описываемому изобретению по технической сущности и достигаемому результату является распределитель шихты доменной печи, содержащий соединенную с приводом вращения двухскатную воронку с днищем и отверстиями для прохода шихты, установленное ниже днища уплотнительное кольцо и малый конус (37. Недостаток такого распределителя шихты — наличие перемещения воронки, что усложняет конструкцию распределителя и делает его работу ненадежной.

Цель изобретения — упрощение конструкции вращающегося распределителя и повышение надежности его работы. Это достигается тем, что днище выполнено в виде конуса, внутри которого смонтирован малый конус.

На чертеже показан предлагаемый распределитель шихты, Распределитель содержит малый конус 1, над которым с зазором расположена вращающаяся воронка 2 с днищем 3, выполненные заодно. В днище имеются отверстия 4 для прохода шихты. Ниже днища установлено газоуп39 лотнительное кольцо 5, 550424

Составитель А. Харитонов

Техред И. Карандашова

Корректор Jl, Котова

Редактор Н. Корченко

Заказ 543/4 Изд. № 299 Тираж 669 Подписное

ЦНИИПИ Гасударственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Мо ква, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Распределитель работает следующим образом.

При подходе скипа к разгрузочным кривым открывают малый конус 1 и начинают вращать воронку 2. Ссыпающаяся в воронку 2 шихта через отверстия 4 в днище 3 попадает на малый конус 1, скользит по нему и далее падает в межконусное пространство. Пос.пе ссыпания шихты малый конус поднимают, и он закрывает газоу.плотнительное кольцо 5.

Вращающаяся воронка 2 совершает только вращательное движение, поэтому отсутствует опорный подшипник для вращения малого конуса и днища. Таким ооразом, предлагаемый распределитель шихты имеет более простую конструкцию, что позволяет повысить его эксплуатационную надежность.

Формула изобретения

Распределитель шихты доменной печи, содержащий соединенную с приводом вращения двухскатную воронку с днищем и отверстиями для прохода шихты, установленное ниже днища уплотнительное кольцо и малый конус, о тл и ч а ю щий ся тем, что, с целью повышения эксплуатационной надежности, днище выполнено в виде конуса, внутри которого смонтирован малый конус.

Источники информации, принятые во внимание при экспертизе:

1. Ширенко H. С. «Механическое оборудование доменных цехов», Металлургиздат, 1962.

2. журнал «Металлург» К 8, 1963, с. 9 — 11.

3. Еремеева К. Н, и др. «Загрузочные устройства зарубежных доменных печей», ЦНИИЧМ, серия 4, вып. 3, 1973, с. 3 — 4.
