55652Î

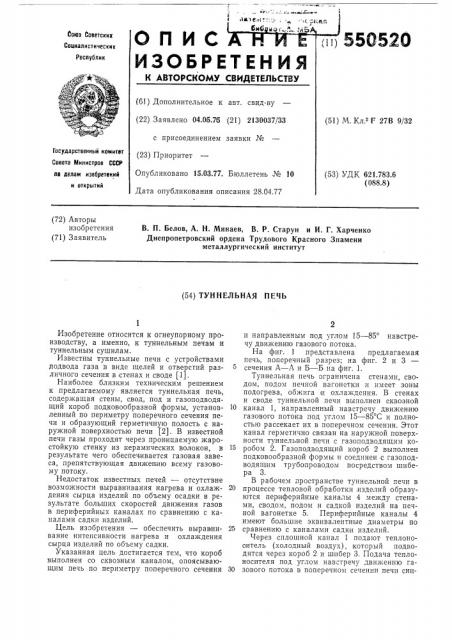

ОПИС

ИЗОБРЕ

К АВТОРСКОМУ

Союэ Саветскик

Социалистических

Республик (61) Дополнительное к (22) Заявлено 04.95.75

М. Кл 2 F 27В 9/32 с присоединением

Совета Министров СССР

Ito делам иэобретеиий и открытий

Опубликовано 15.03.77.

Дата опубликования оп

УДК 621.783.6 (088.8) (72) Авторы изобретения (71) Заявитель

В. П. Белов, А. Н. Минаев, В. P. Старун и И. Г. Харченко

Днепропетровский ордена Трудового Красного Знамени металлургический институт (54) ТУННЕЛЬНАЯ ПЕЧЬ

Государственный комитет

Приоритет

Изобретение относится к огнеупорному производству, а именно, к туннельным печам и туннельным сушилам.

Известны туннельные печи с устройствами подвода газа в виде щелей и отверстий различного сечения в стенах и своде (1).

Наиболее близким техническим решением к предлагаемому является туннельная печь, содержащая стены, свод, под и газоподводящий короб подковообразной формы, установленный по периметру поперечного сечения печи и образующий герметичную полость с наружной поверхностью печи (2). В известной печи газы проходят через проницаемую жаростойкую стенку из керамических волокон, в результате чего обеспечивается газовая завеса, препятствующая движению всему газовому потоку.

Недостаток известных печей — отсутствие возможности выравнивания нагрева и охлаждения сырца изделий по объему осадки в результате больших скоростей движения газов в периферийных каналах по сравнению с каналами садки изделий.

Цель изобретения — обеспечить выравнивание интенсивности нагрева и охлаждения сырца изделий по объему садки.

Указанная цель достигается тем, что короб выполнен со сквозным каналом, опоясывающим печь по периметру поперечного сечения и направленным под углом 15 — 85 навстречу движению газового потока.

На фиг. 1 представлена предлагаемая печь, поперечный разрез; на фиг. 2 и 3 сечения А — А и Б — Б на фиг. 1.

Туннельная печь ограничена стенами, сводом, подом печной вагонетки и имеет зоны подогрева, обжига и охлаждения. В стенах и своде туннельной печи выполнен сквозной

10 канал 1, направленный навстречу движению газового потока под углом 15 — 85 С и полностью рассекает их в поперечном сечении. Этот канал герметично связан на наружной поверхности туннельной печи с газоподводящим ко15 робом 2. Газоподводящий короб 2 выполнен подковообразной формы и соединен с газоподводящим трубопроводом посредством шибера 3.

В рабочем пространстве туннельной печи в

20 процессе тепловой обработки изделий образуются периферийные каналы 4 между стенами, сводом, подом и садкой изделий на печной вагонетке 5. Периферийные каналы 4 имеют большие эквивалентные диаметры по

25 сравнению с каналами садки изделий.

Через сплошной канал 1 подают теплоноситель (холодный воздух), который подводится через короб 2 и шибер 3. Подача теплоносителя под углом навстречу движению га30 зового потока в поперечном сечении печи сни550520

Б-б

Фиг.,У

9иг. 2

Составитель Л. Петрова

Техред Л. Камышникова

Корректор Л, Орлова

Редактор Э. Шибаева

Заказ 690/9 Изд. № 309 Тираж 799 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 жает скорость движения газов в периферийных каналах 4, при этом увеличивается доля газового потока в каналах садки на печной вагонетке 5.

Формула изобретения

Туннельная печь, содержащая стены, свод, под,и газоподводящий короб подковообразной формы, установленный по периметру поперечного сечения печи и образующий герметичную полость с наружной поверхностью печи, отличающаяся тем, что, с целью выравнивания интенсивности нагрева и охлаждения сырца изделий по объему садки, короб выполнен со сквозным каналом, опоясывающим печи по периметру поперечного се5 чения и направленным под углом 15 — 85 навстречу движению газового потока.

Источники информации, принятые во внимание при эксперпизе:

1. Патент ФРГ № 2127136, кл. 45h 5/00, 10 1974.

2. Патент Франции № 2086623, кл. F 27D

1/00, 1972.
