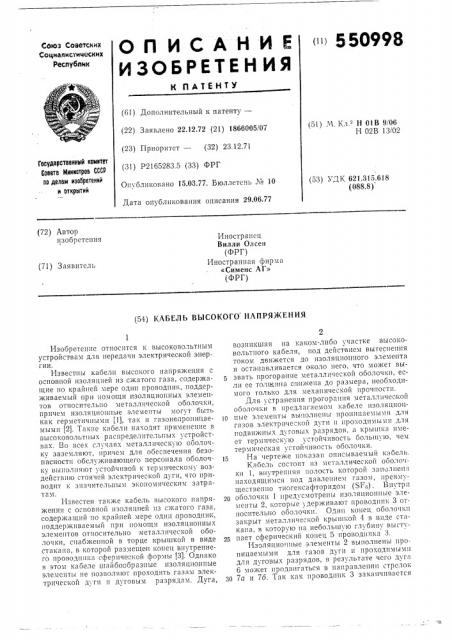

О П И С А Н И Е ! 550998
ИЗОБРЕТЕН ИЯ
СОЮЗ СОЕЕтСИиХ
СОЦИаПИСтиЫЕСкиХ
Республии
К ПАТЕНТУ (61) Дополнительный к патенту— (22) Заявлено 22.12.72 (21) 1866005/07 (23) Приоритет — (32) 23. 12.71 (3 1 ) Р2165283.5 (33) ФРГ
Опубликовано 15.03.77, Бюллетень ¹ 10 (5!) М. Кл H 01В 9/06
Н 028 13/02
Государственный комитет
Совета Министров СССР по делам изобретеннй
И OTKPblTIIN (53) УДК 621.315.618 (088.8) Дата опубликования описания 29.06.77 (72) Автор изобрстепия
Иностранец
Вилли Олсен (ФРГ)
Иностранная фирма
«Сименс АГ» (ФРГ) (71) Заявитель (54) КАБЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ
Изобретение относится к высоковольтным устройствам для передачи элект|рической энергиии.
Известны кабели высокого напряжения с основной изоляцией из сжатого газа, содержащие Iio крайней мере один проводник, поддерживаемый нри помощи изоляционных элементов относительно металлической оболочки, причем изо7яционные элементы могут быть как герметичными (1), так и газоненроницаемыми (2). Такие кабели находят применение H
Высоковольтных р ясп1>еде 71!те;1ын>1х х cTpOII0Tвлх. Во всех случаях металлическую оболочку заземляют, нричсм для обеспечения безопасности обслу>кивающего персонала оболочку выполняют устойчивой к термическому воздействшо стоячей электрической дуги, что нриводит к значительным экономическим затраТЯМ.
Известен также кабель высокого напря>кения с основной изоляцией нз сжатого газа, содер>кащий но крайней мере од!н1,проводник, поддерживаемый при помощи изоляционных элементов относительно металлической 000лочки, снабженной в торце крышкой в виде стакана, В которОЙ размещен 1<Овец Вн> треннего роводнш<л сферической формы (3). Однако в этом кабеле шлйбообразные изоляционные элементы не позволяют проходить газам электрической дуги н дуговым разрядам. Дуга, 2
ВОЗНИКШЯЯ На КЯ!<ОМ-ЛИОО УЧЯСТКЕ ВЫСО!тово 7bTIIOr0 кабеля, нод действием вытеснения током движется до изоляционного элемента и останавливается около него, что может вы5 звать нрогоранне металлической оболочки, если ее толщина они>кена до размера, необходимого только для механической прочности.
Для устранения прогорлння метачлнческой оболочки в предлагаемом кабеле изо 7яцнонные элементы вынолнены нронннаемымн для газов электрической дуги и нроходнмымн для подвижных дуговых разрядов, а крышка имеет терс!ическу!о устойчивость большую, чем термическая устойчивость ооолочки.
15 На чертеже показан описываемьн! кабель.
Кабель состоит 113 металлической оболочки 1, внутренняя полость которой занолне1ьа находящимся нод давлением газом, преимущественно тиогексафторидом (SFq) . Внутрн
>н оболочки 1 предусмотрены нзолянионные элементы 2, которые удерживают проводник 3 относительно оболочки. Один конец оболочки закрыт х!етя.7.711 !еско!! крыв!1 Ой 4 В В1lде ст;1кана, в котору!о Ila небольшую глубину выступает сферический конец 5 проводника 3.
Изоляционные элементы 2 выполнены нроницлемь!х!!и для газов дуги и нроходнмымн для дуговых разрядов, в результате чсго дуга
6 может нродвнгаться в направлении стрелок
30 7а I! 7б. Так клк провод!шк 3 заканчивается
550998
Ф ор мул а изобретения
Составитель Н. Борисова
Техред И. Карандашова
Редактор А. Пейсоченко
Корректор Н, Аук
Заказ 2539 Изд. ¹ 286 Тираж 1019 Подписное
ЦНИИ11И Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, К-35, Раушскаи наб., д. 4/5
МОТ, Загорский филиал
3 на конце кабеля, за1срытом крышкой 4, дуга 6 остается во внутренней зоне крышки. Поэтому крышка 4 выполнена с термической устойчивостью большей, чем термическая устойчивость оболочки. Оболочка может быть вьгполнена из легкого металла, а крышка — из стали. При этом толщину стенки крышки 4 выбирают такой, что дуга может оставаться продолжительное время, не приводя к прожиганию крышки. Кроме того, оболочка может быть выполнена из немагнитной листовой стали, а крышка — из магнитной стали, причем толщину стенки крышками выбирают большей толщи ны стенки оболочки.
Крышка имеет разрывной диск 8, который при превышении заданного давления открывает отверстие а кабеля, что исключает разрушение кабеля при продолжительном горении световой дуги. Выходящие на этом месте разрыва газы могут отводиться в направлении, не предста вляющем Опасности для обслуживающего персонала.
Предлагаемая конструкция кабеля позволяет использовать для изготовления оболочки преимущественно немагнитные материалы, имеющие незначительные потери от вихревых токов. В качестве таких материалов могут найти применение преимущественно легкиеметаллы, в частности алюминий или алюминиевые сплавы типа Aimg 4, 5Мп и благородная
4 сталь. Учитывая высокую стоимость этих материалов, оболочку выполняют с незначительной толщиной стенки без снижения прочности к дугам.
Кабель высокого напряжения с ооно вной
10 изоляцией из сжатого газа, содержащий по крайней мере один проводник, поддерживаемый при помощи изоляционных элементов относительно металлической оболочки, снабженной в торце крышкой в виде стакана, в которой размещен конец в нутреннего проводника сферической формы, отличающийся тем, что, с целью устранения прогорания металлической оболочки, изоляционные элементы выполнены проницаемыми для газов электрической дуги и проходимыми дчя подвижных дуговых разрядов, а крышка имеет термическую устойчивость большую, чем .термическая устойчивость оболочки.
Источники информации, принятые во внимание при экспертизе:
1. Патент США № 3652778, кл. 174-28, 1972.
2. Патент Англии № 1209657, кл. Н 1А, 1970.
30 3. Патент США ¹ 3448202, кл. 74-28, 1969.
