Реферат



I с.

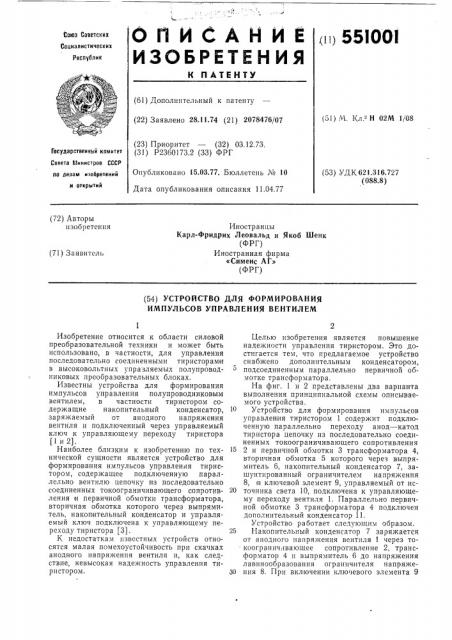

О П И С А Н И Е пп 55IOOI

ИЗОБРЕТЕН ИЯ

Союз Советскмх

Социалистических

Республик

К П АТЕНТУ (61) Дополнительный к патенту (51) М. Кл. - H 02М 1/08 (22) Заявлено 28.11.74 (21) 2078476/07 (23) Приоритет — (32) 03,12.73. (31) Р2360173.2 (33) ФРГ

Опубликовано 15.03.77. Бюллетень ¹ 10

Дата опубликования описания 11.04.77

Гос удар ство нный ком итет

Совета Министров СССР по лолам изобретений н открытий (53) УДК 621.316.727 (088.8) (72) Авторы изобретения

Иностранцы

Карл-Фридрих Леовальд и Якоб Шенк (ФРГ) Иностранная фирма

«Сименс АГ» (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

ИМПУЛЬСОВ УПРАВЛЕНИЯ ВЕНТИЛЕМ

Изобретение относится к области силовой преобразовательной техники и может быть использовано, в частности, для управления последовательно соединенными тиристорам и в высоковольтных управляемых полупроводниковых преобразовательных блоках.

Известны устройства для формирования импульсов управления полупроводниковым вентилем, в частности тиристором содержащие накопительный конденсатор, заряжаемый от анодного напряжения вентиля и подключенный через управляемый ключ к управляющему переходу тиристора (1 и 2).

Наиболее близким к изобретению по технической сущности является устройство для формирования импульсов управления тиристором, содержащее подключенную параллельно вентилю цепочку из последовательно соединенных токоограничивающего сопротивления и первичной обмотки трансформатора, вторичная обмотка которого через выпрямитель, накопительный конденсатор и управляемый ключ подключена к управляющему переходу тиристора (3).

К недостаткам известных устройств относятся малая помехоустойчивость при скачках анодного напряжения вентиля и, как следствие, невысокая надежность управления тири стором.

Целью изобретения является повышение надежности управления тиристором. Это достигается тем, что предлагаемое устройство снабжено дополнительным конденсатором, подсоединенным параллельно первичной опмотке трансформатора.

На фиг. 1 и 2 представлены два варианта выполнения принципиальной схемы описываемого устройства.

Устройство для формирования импульсов управления тиристором 1 содержит подключенную параллельно переходу анод — катод тиристора цепочку из последовательно соединенных токоограничивающего сопротивления

15 2 и первичной обмотки 3 трансформатора 4, вторичная обмотка 5 которого через выпрямитель 6, накопительный конденсатор 7, зашунтированный ограничителем напряжения

8, и ключевой элемент 9, управляемый от ис20 точника света 10, подключена к управляющему переходу вентиля 1. Параллельно первичной обмотке 3 трансформатора 4 подключен дополнительный конденсатор 11.

Устройство работает следующим образом.

25 Накопительный конденсатор 7 заряжается от анодного напряжения вентиля 1 через токоогранпчива1ощее сопротивление 2, трансформатор 4 и выпрямитель 6 до напряжения лавинообразования ограничителя напряжеЗО ния 8. Г1ри включении ключевого элемента 9

551001

Составитель В. Жмуров

Редактор А. Пейсоченко Техред И. Карандашова Корректор Л. Денискина

Заказ 613/16 Изд. ЛЪ 296 Тираж 899 Подписное

Ц1-1ИИПИ Государственного комитета Совета Министров ССС по делам изобретений н открытий

1!3035, Москва, Ж-35, Раугпскан иаб., д. 4/5

Типография, пр. Сапунова, 2 спусковым импульсом от источника света 10 накопительный конденсатор формирует импульс управления тирпстором 1. Дополнительный конденсатор 11, шунтирующий первичную обмотку 3 трансформатора 4, демпфирует скачки анодного напряжения вентиля 1, повышая тем самым помехоустойчивость устройства. Высокая помехоустойчиво ть устройства для формирования импульсов управления обуславливает высокую надежность управления тиристором.

Формула изобретения — Устройство для формирования импульсов управления вентилем, в частности тиристором, содержащее подключенную параллельно переходу анод †кат вентиля цепочку из последовательно соединенных токоограничивающего сопротивления и первичной обмотки трансформатора, вторичная обмотка трансформатора через выпрямитель подключена к накопительному конденсатору, который через

5 ключевой элемент подсоединен параллельно управляющему переходу вентиля, о т л и ч а ющ е е ся тем, что, с целью повышения надежности, оно снабжено дополнительным конденсатором, подсоединенным параллельно пер10 вичной обмотке трансформатора.

Источники информации, принятые во внимание при экспертизе:

1. Патент ФРГ К 1538099, М. Кл. Н 02М

1/08, 1965.

15 2. Патент Швейцарии № 447788448800, М. Кл.а

Н 02М 1/08, 1968.

3. Патент Англии № 1151087, М. Кл2

Н 02М 1/08, 1966 (прототип).
