Устройство для образования площадок на склонах

Устройство для образования площадок на склонах

Иллюстрации

Показать все

Реферат

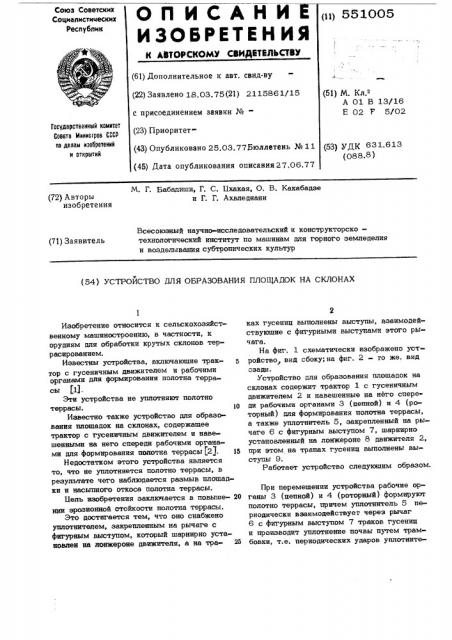

Союз Советских

Социалистимеских

Республик

ОП ИСА

ИЗОБРЕТ

К АВТОРСКОМУ СВИД (61) Дополнительное к авт. св (22) Заявлено 18. 03.75 (21) 2 с присоединением заявки №(23) Приоритет(43) Опубликовано 25.03.77Б (45) Дата опубликования опи

Государственный номитет

Совета Министров СССР по делам иэоорвтений и открытий

N. Г. Бабадиши, Г. С. цхакая, О. В. Какабадзе и Г. Г. Ахвледиани (72) Авторы изобретения

Всесоюзный научно-исследовательский и конструкторско— технологический институт по машинам для горного земледелия и возделывания субтропических культур (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ПЛОЩАДОК HA СКЛОНАХ

Изобретение относится к сельскохозяйственному машиностроению, в частности, к орудиям для обработки крутых склонов террасированием.

Известны устройства, включающие трак« тор с гусеничным движителем и рабочими органами для формирования полотна терра сы (1).

Эти устройства не уплотняют полотно террасы. 10

Известно также устройство для образования площадок на склонах, содержащее трактор с гусеничным движителем и навешенными на него спереди рабочими органами для формирования полотна террасы (2$. 1S

Недостатком этого устройства является то, что не уплотняется полотно террасы, в результате чет о наблюдается размыв площадки и насыпного откоса полотна террасы.

11ель изобретения заключается в повыше- 20 нии эрозионной стойкости полотна террасы.

Это достигается тем, что оно снабжено уплотнителем, закрепленным на рычаге с фигурным выступом, который шарнирно установлен на лонжероне движителя, а на тра- 25 ках гусениц выполнены выступы, взаимодействующие с фигурными выступами этого рычага.

На фиг. 1 схематически изображено устройство вид сбоку;на фиг. 2 — то же, вид сзади.

Устройство для образования площадок на склонах содержит трактор 1 с гусеничным движителем 2 и навешенные на него спереди рабочими органами 3 (цепной) и 4 (роторные) для формирования полотна террасы, а также уплотнитель 5, закрепленный на рычаге 6 с фигурным выступом 7, шарнирно установленный на лонжероне 8 движителя 2, при этом на трапах гусениц выполнены выступы 9.

Работает устройство следующим образом.

При перемещении устройства рабочие органы 3 (цепной) и 4 (роторный) формируют полотно террасы, причем уплотнитель 5 периодически взаимодействует через рычаг

6 с фигурным выступом 7 траков гусениц и производит уплотнение почвы путем трамбовки, т.е. периодических ударов уплотните551005

Составитель Б. Нефедов

Редактор Q. Пинчук Техред И. Асталош Корректор А. Гриценко

Заказ 43/1 Тираж 756 Подписное

БНИИПИ Государственного комитета Совета ..инист ов по делам изобретений и открытий

113О35, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 лем по полотну, Это способствует повышению эрозионной стойкости полотна террасы.

Формула изобре тения

Устройство для образования плошадок на склонах, содержащее трактор с гусеничным движителем и навешенными на него спереди рабочими органами для формирования полот !

О на террасы, отличающееся тем, что, с целью повышения эрозионной стойкости полотна террасы, оно снабжено уплотни4 телем, закрепленным на рычаге с фигурным выступом, рычаг шарнирно установлен на лонжероне движителя, а на траках гусениц выполнены выступы, взаимодействуюшие с фигурными выступами этого рычага.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 242533, М. Кл. A 01 В 13/12, 1968.

2. Авторское свидетельство СССР № 359348, М. Кл. Е 02 T 5/02 за

1969
