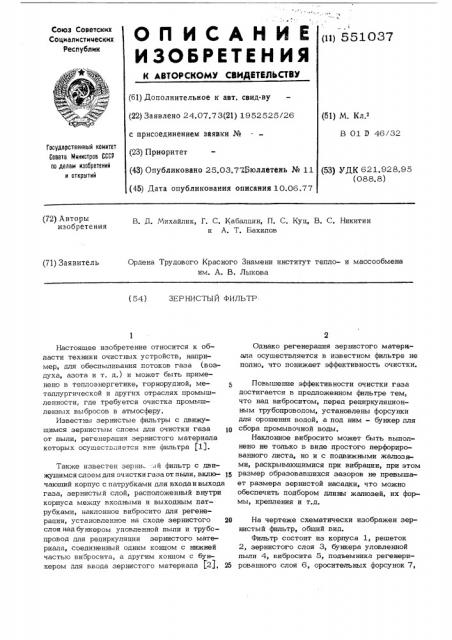

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

\ (11) 551087 (б1) Дополнительное к авт. свид-ву (22) Заявлено 24.07.73(21) 1952525/26 (51) И. Кл. с присоединением заявки № (23) Приоритет

В 01 D 46/32

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (43) ОпУбликовано 25.03.7Жюллетень № 11 (5З) удк 621 928 95 (088. 8) (45) Дата опубликования описания 10.06.77 (72) Авторы изобретения

В. Д, Михайлик, Г. С. Кабалдин, П. С. Куц, В, С. Никитин и A. Т. Бахилов

Ордена Трудового Красного Знамени институт тепло- и массообмена им. А. В. Лыкова (71) Заявитель (54) ЗЕРНИСТЫЙ ФИЛЬТР

Настоящее изобретение относится к области техники очистных устройств, например, для обеспыливания потоков газа (воздуха, азота и т. д.) и может быть применено в теплоэнергетике, горнорудной, металлургической и других отраслях промышленности, где требуется очистка промышленных выбросов в атмосферу.

Известны зернистые фильтры с движущимся зернистым слоем для очистки газа 1р от пыли, регенерация зернистого материала которых осуществляется вне фильтра fl).

Также известен зерни:.|й фильтр с движущимся слоем для очистки газа от пыли, вклю- т5 чающий корпус с патрубками для входа и выхода газа, зернистый слой, расположенный внутри корпуса между входными и выходным патрубками, наклонное вибросито для регенерации, установленное на сходе зернистого 20 слоя надбункером уловленной пыли и трубопровод для рециркуляции зернистого материала, соединенный одним концом с нижней частью вибросита, а другим концом с бункером для ввода зернистого материала (2), 25

Однако регенерация зернистого материала осуществляется в известном фильтре не полно, что понижает эффективность очистки.

Повышение эффективности очистки газа достигается в предложенном фильтре тем, что над виброситом, перед рециркуляционным трубопроводом, установлены форсунки для орошения водой, а под ним — бункер для сбора промывочной воды.

Наклонное вибросито может быть выполнено не только в виде простого перфорированного листа, но и с подвижными жалюзями, раскрывающимися при вибрации, при этом размер образовавшихся зазоров не превышает размера зернистой насадки, что можно обеспечить подбором длины жалюзей, их формы, крепления и т.д.

На чертеже схематически изображен зернистый фильтр, общий вид.

Фильтр состоит из корпуса 1, решеток

2, зернистого слоя 3, бункера уловленной пыли 4, вибросита 5, подъемника регенерированного слоя 6, оросительных форсунок 7, 551037 бункера для сбора промывочной воды 8,верхнего бункера 9 насадки.

Зернистый фильтр работает следующим образом. Через верхний бункер 9 загружают известными приемами зернистый 3 слой.

Включают в работу вибросито 5. По воздуховоду пускают запыленный поток газа, который необходимо очистить. Зернистый слой

3 движется вниз, попадает на вибросито 5, где совершает возвратно-поступательное 10 движение из-за наложения вибраций на вибросито, Отделившаяся пыль накапливается в бункере пыли 4, а остатки пыли смываю ся водой, например, с помощью оросительных форсунок 7. Подъемником 6, например 16 элеватором, очищенный от пыли зернистый слой возвращается в бункер 9, после чего цикл повторяется. Воздух, проходя плотный движушийся слой 3, очищается от пыли и удаляется в вытяжную систему. 20

Повышение эффективности очистки газа за счет улучшения регенерации насадки достигается размещением вибросита в месте перехода нисходяшей ветви в восходящую и размещением форсунок вблизи восходяшей @ ветви, Последовательное размещение бункеров сухой пыли и промывочной воды под виброситом наряду с указанным размещением вибросита и форсунок обеспечивает достижение поставленной цели. 30

Формула изобретения

Зернистый фильтр с движущимся слоем для очистки газа от пыли, включаюший корпус, заполненный зернистым материалом, бункеры для ввода и вывода газа, устройся во для регенерациизернистогоматериала, содержашее наклонное вибросито, установленный под ним бункер для сбора отделенной пыли и трубопровод для рецикуляции зернистого материала, соединенный одним концом с нижней частью виброси та, а другим концом с бункером для ввода зернистого материала, о т л ич а ю ш и и с я тем, что, с целью повышения эффективности очистки газа, над виброситом, перед рециркуляционным трубопроводом, установлены форсунки для орошения водой, а под ним — бункер для сбора промывочной воды.

Источники информации, принятые во внимание при экспертизе:

1. Ужов В. Н., Мягков Б. H., Очистка промышленных газов фильтрами, М., 1970, с. 278.

2. Авторское свидетельство СССР № 300202, М., Кл . В 01 Д 46/32, 09,12.1969.
