Захватное устройство для лесных длинномерных грузов
Патент 551234
Авторы
Захватное устройство для лесных длинномерных грузов
Иллюстрации
Реферат

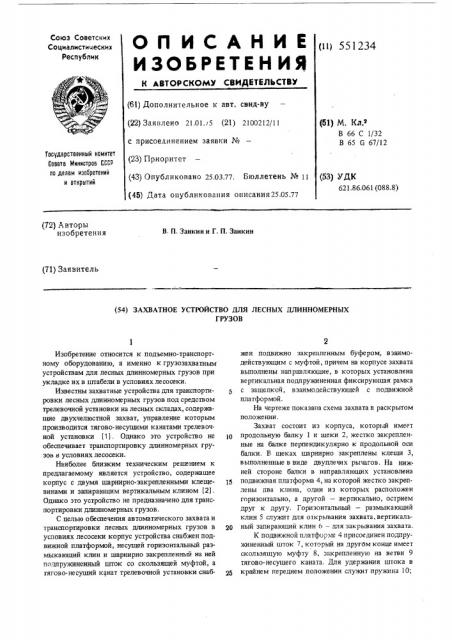

Союз Советских
Социалистических
Республик
Оll ИСА НИ Е <и1ssiza4
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.01. 5 (21) 2100212/11 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.03.77. Бюллетень № 11 (45) Дата опубликования описания25.05.77 (51) M. Кл э
В 66 С 1/32
В 65 G 67/12
Государственный комитет
Совета Министров СССР по делам изооретений и открытий (53) УДК
621.86.061 (088.8) (72) Авторы изобретения
В. П. Заикин и Г, П. Заикин (71) Заявитель (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ЛЕСНЪ|Х ДЛИННОМЕРНЪ|Х
ГРУЗОВ
Изобретение относится к подъемно-транспортному оборудованию, а именно к грузозахватным устройствам для лесных длинномерных грузов при укладке их в штабели в условиях лесосеки.
Известны захватные устройства для транспортировки лесных длинномерных грузов под средством трелевочной установки на лесных складах, содержащие двухчелюстной захват, управление которым производится тягово-несутцими канатами трелевочной установки (1). Однако это устройство не обеспечивает транспортировку длинномерных грузов в условиях лесосеки.
Наиболее близким техническим решением к предлагаемому является устройство, содержащее корпус с двумя шарнирно-закрепленными клещевинами и запирающим вертикальным клином (2).
Однако это устройство не предназначено для транспортировки длинномерных грузов.
С целью обеспечения автоматического захвата и транспортировки лесных длинномерных грузов в условиях лесосеки корпус устройства снабжен подвижной платформой, несущей горизонтальный размыкающий клин и шарнирно закрепленньп на ней подпружиненный шток со скользящей муфтой, а тягово-несущий канат трелевочной установки снабжен подвижно закрепленным буфером, взаимодействующим с муфтой, причем на корпусе захвата выполнены направляющие, в которых установлена вертикальная подпружиненная фиксирующая рамка с защелкой, взаимодействующей с подвижной платформой.
На чертеже показана схема захвата в раскрытом положении.
Захват состоит из корпуса, который имеет
1О продольную балку 1 и шеки 2, жестко закрепленные на балке перпендикулярно к продольной оси балки, Р щеках шарнирно закреплены клещи 3, выполненные в виде двуплечих рычагов. На нижней стороне балки в направляющих установлена
1и подвижная платформа 4, на которой жестко закреплены лва клина, один из которых расположен горизонтально, а другой — вертикально, острием друг к другу. Горизонтальный — размыкающий клин 5 служит для открывания захвата, вертикальный запирающий клин 6 — для закрывания захвата.
К подвижной платформе 4 присоединен подпружиненный шток 7, который на другОм конце имеет скользящую муфту 8, закрепленную на ветви 9 тягово-несущего каната. Для удержания штока в крайнем переднем положении служит пружина 10;
551234
10 для фиксации подвижной платформы 4 служит защелка 11, которая соединена с подпружиненной рамкой 12, перемещающейся вертикально в направляющих. Нижняя поперечина 13 рамки выходит за пределы нижних габаритов захвата. К корпусу захвата присоединена тяговая ветвь 9, возвратная ветвь 14, ходовое колесо 15, опирающееся на несущую ветвь 16 тягово-несущего каната. На тяговой ветви 9 установлен подвижный управляемый буфер 17, с которым взаимодействует шток 7.
Устройство работает следующим образом.
Для раскрытия захвата включают канатную систему и подают захват на себя. При этом шток 7 упирается в подвижный буфер 17, расположенный на тяговой ветви 9; в результате этого шток 7 подает подвижную платформу 4 назад, клин 5 нажимает на концы клещей и поворачивает их на оси, Когда подвижная платформа 4 выйдет за пределы защелки 11, защелка под действием подпружиненной рамки 12 опускает и запирает подвижную платформу 4. При этом пружина 10 сжимается. Таким образом захват оказывается раскрытым и клещи зафиксированы в открытом положении. В таком положении захват подают на лесосеку и ориентируют на очередной хлыст. При опускании захвата на хлыст подпружиненная рамка 12 нижней поперечной рамки 13 опирается на хлыст и под действием собственного веса захвата смещает рамку вверх вместе с защелкой 11 и освобождает подвижную платформу 4, которая под действием пружины 10 движется вперед. Горизонтальный. клин 5 освобождает концы клещей 3, — они под действием собственного веса поворачиваются и изменяют угол между собой. В это время вертикальный клин 6 входит между концами клешей и создает усилие для их закрытия. Натягивая канатную систему, поднимают захват с грузом и трелюют на разгрузочную площадку. При нажиме штока 7 на подвижный буфер 17 захват раскрывается и фиксируется в раскрытом положении. На этом цикл заканчивается.
Формула изобретения
Захватное устройство для лесных длинномерных грузов, навешиваемое на тягово-несущий канат трелевочной установки и содермащее корпус с двумя шарнирно-закрепленными клещевинами и запирающим вертикальным клином, о тли ча ющ е е с я тем, что, с целью обеспечения автоматического захвата и транспортировки лесных длинномерных грузов в условиях лесосеки, корпус снабжен подвижной платформой, несущей горизонтальный размыкающий клин и шарнирно закрепленный на ней подпружиненный шток со скользящей муфтой, а тягово-несущий канат снабжен подвижно закрепленным буфером, взаимодействующим с муфтой, причем на корпусе захвата выполнены направляющие, в которых установлена вертикальная подпружиненная фиксирующая рамка с защелкой, взаимодействующей с подвижной платформой, Источники информации, принятые во внимание при экспертизе.
1. Авторское свидетельство N 116568 М. Кл
В 66 С 1/32, 1958 г.
2. Авторское свидетельство N 308965, М. Кл
В 66 С 1/56,1969 г. (прототип).
551234
Составитель Б. Стрекалов
Техред А. Богдан
Корректор С. Шекмар
Редактор Н. Козлова
Заказ 74/10
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Тираж 1072 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
