Реферат



Союз Советских

Социалистических

Рес убли

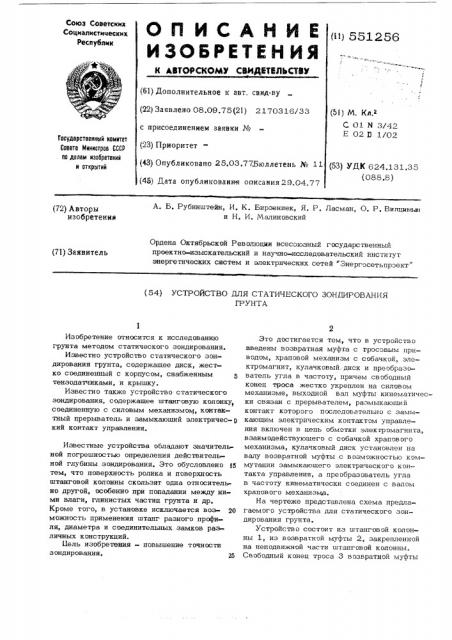

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 08.09.75(21) 2170316/33 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.03.77Бюллетень № 11 (4б) Дата опубликования описания 29.04.77 (<1) 551256

Р ) М (л г

С 01 N 3/42

Е 02 D 1/02

Государственный номитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 6 24,1 3 1.3 5 (088.8) А. Б, Рубинштейн, И. К. Бирзениек, Я. P. Ласман, О. Р, Вилциньи| и Н, И. Малиновский (72) Авторы изобретения

Ордена Октябрьской Революции всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей Знергосетьпроект" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СТАТИЧЕСКОГО ЗОНДИРОВАНИЯ

ГРУНТА

Изобретение относится к исследованию грунта методом статического зондирования.

Известно устройство статического зондирования грунта, содержащее диск, жестко соединенный с корпусом, снабженным тензодатчиками, и крышку.

Известно также устройство статического зондирования, содержащее штанговую колонку, соединенную с силовым механизмом, контактный прерыватель и замыкающий электричес-р кий контакт управления.

Известные устройства обладают значительной погрешностью определения действительной глубины зондирования. Зто обусловлено б тем, что поверхность ролика и поверхность штанговой колонны скользят одна относительно другой, особенно при попадании между ними влаги, глинистых частиц грунта и др.

Кроме того, в установке исключается воз- 20 можность применения штанг разного профиля, диаметра и соединительных замков различных конструкций.

Бель изобретения — повышение точности зондирования. 25

Это достигается тем, что в устройство введены возвратная муфта с тросовым приводом, храповой механизм с собачкой, электромагнит, кулачковый. диск и преобразователь угла в частоту, причем свободный конец троса жестко укреплен на силовом механизме, выходной вал муфты кинематически связан с прерывателем, размыкающий контакт которого последовательно с замыкающим электрическим контактом управления включен в цепь обмотки электромагнита, взаимодействующего с собачкой храпов ого механизма, кулачков ый диск ус тан овлен на валу возвратной муфты с возможностью коммутации замыкающего электрического контакта управления, а преобразователь угла в частоту кинематически соединен с валом храпового механизма.

На чертеже представлена схема предлагаемого устройства для статического зондирования грунта.

Устройство состоит из штанговой колонны 1, из возвратной муфты 2, закрепленной на неподвижной части штанговой колонны.

Свободный конец троса 3 возвратной муфты

551256

2 прикреплен к кронштейну 4, перемещающемуся вверх и вниз одновременно с силовым механизмом 5, действующим на зонд 6.

По мере перемещения вниз силового механизма 5 вращается выходной вал 7 возвратной муфты 2. На валу возвратной муфты

2 закреплен кулачковый диск 8 контактного прерывателя 9, который при вращении кулачками размыкает и замыкает электрический контакт управления 10, включенного >р в цепь катушки 11 электромагнита 12. Якорь электромагнита связан с собачкой 13 храпового механизма 14, к выходному валу 15 которого подсоединен преобразователь 16 углового перемещения вала 15 в частоту. 15

Йля выключения катушки 11 электромагнита во время движения силового механизма

5 вверх-вниз при наращивании зонда 6, последний имеет контакт управления 10, включенный в цепь катушки 11 электромагнита 12 и замыкающий цепь только под усилием, приложенным для задавливания зонда 6.

Предлагаемое устройство статического зондирования грунтов выгодно отличается от известного, так как уменьшается погрешность 25 определения глубины погружения зонда из-за исключения проскальзывающих роликов и появляется возможность без дополнительных преобразований записать значение глубины на магнитную ленту.

Формула изобретения

Устройство для статического зондирования грунта, содержащее штанговую колонку, соединенную с силовым механизмом, контактный прерыватель и замыкающий электрический контакт управления, о т л и ч а ю щ ее с я тем, что, с целью повышения точности зондирования, в устройство введены возвратная муфта с тросовым приводом, храповой механизм с собачкой, электромагнит, кулачковый диск и преобразователь угла в частоту, причем свободный конец троса жестко укреплен на силовом механизме, выходной вал муфты кинематически связан с прерывателем, размыкающий контакт которого последовательно с замыкающим электрическим контактом управления включен в. цепь обмотки электромагнита, взаимодействующего с собачкой храпового механизма, кулачковый диск установлен на валу возвратной муфты с возможностью коммутации замыкающего электрического контакта управления, а преобразователь угла в частоту кинематически соединен с валом храпового механизма.
