Комплексная добавка для бетонных смесей

Комплексная добавка для бетонных смесей

Иллюстрации

Показать все

Реферат

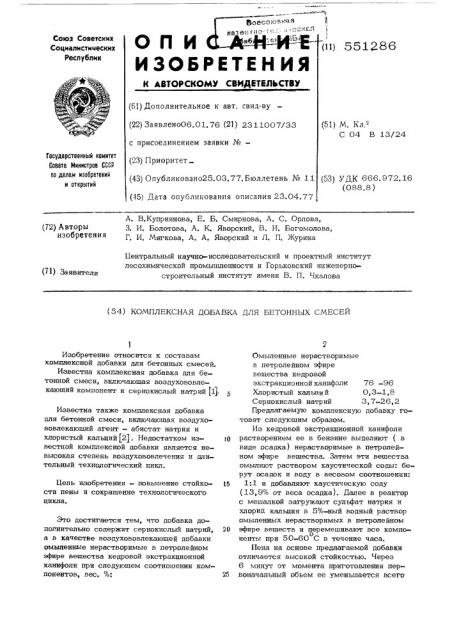

Воесоювя я есин и иб

ИЗОБРЕТЕН Ия

Союз Советских

Социалистимеских

Республик (11) 551286

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено06.01.76 (21) 2311007/33 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано25.03.77. Бюллетень № 11 (45) Дата опубликования описания 23.04.77 (51) М. Кл.2

С 04 B 13/24

Государственный комитет

Соввта Министров СССР оо делам изобретений и открытий (53) УДК 666.972.16 (088.8 ) A. B.ÊóïðèÿHîâà, E. Б. Смирнова, А. С. Орлова, 3. И. Болотова, А. К, Яворский, B. Н. Богомолова, Г. И. Мягкова, А. А. Яворский и Л, П. Журина (72) Авторы изобретения

Центральный научно-исследовательский и проектный институт лесохимической промышленности и Горьковский инженерностроительный институт имени В. П. Чкалова (71) Заявители (54) КОМПЛЕКСНАЯ ДОБАВКА ДЛЯ БЕТОННЫХ СМЕСЕЙ

Изобретение относится к составам комплексной добавки для бетонных смесей.

Известна комплексная добавка для бетонной смеси, включающая воздухововлекающий компонент и сернокислый натрий j1j.

Известна также комплексная добавка для бетонной смеси, включающая воздухововлекаюший агент — абистат натрия и хлористый кальций j2j. Недостатком из- )О вестной комплексной добавки является невысокая степень воздухововлечения и длительный технологический цикл.

Цель изобретения — повышение стойко- 15 сти пены и сокращение технологического цикла.

Это достигается тем, что добавка дополнительно содержит сернокислый натрий, 20 а в качестве воздухововлекаюшей добавки омыленные нерастворимые в петролейном эфире вещества кедровой экстракционной канифоли при следующем соотношении компонентов, вес. %: 25

Омыленные нерастворимые в петролейном эфире вещества кедровой экстракционной канифоли 76 -96

Хпористый кальци и 0,3-1,8

Сернокислый натрий 3,7-26,2

Предлагаемую комплексную добавку готовят следующим образом.

Из кедровой экстракционной канифоли растворением ее в бензине выделяют (в виде осадка) нерастворимые в петролейном эфире вещества. Затем эти вещества омыляют раствором каустической соды: берут осадок и воду в весовом соотношении:

1:1 и добавляют каустическую соду (13,9% от веса осадка). Далее в реактор с мешалкой загружают сульфат натрия и хлорид кальция в 5%-ный водный раствор омыленных нерастворимых в петролейном эфире веществ и перемешивают все компоо ненты при 50-60 С в течение часа.

Пена на основе предлагаемой добавки отличается высокой стойкостью. Через

6 минут от момента притотовления первоначальный обьем ее уменьшается всего

551286

15

Составитель С. Воронина

Редактор A. Морозова Техред О Луговая Корректор С. БолдижаР

Заказ 80/12 Тираж 772 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 на 14%, а объем отошедшей жидкости не превышает 5-8% и далее стабилизируется на этом уровне. В дальнейшем обьем пены сокращается очень медленно и через

60 минут еще сохраняется на уровне 2633% от первоначального.

Пример . Готовили комплексную оу. добавку, включающую, вес. Ь:

Омыленные нерастворимые в петролейном эфире вещества кедровой экстракционной канифоли 87,7

Хлористый кальций 1,8

Сернокислый натрий 10,5

Стойкость пены состапчл 110 минут.

Время растворения добавки составило

7 минут.

Добавка может быть использована для приготовления поризованных бетонов.

Формула изобретения

Комплексная добавка для бетонных смесей, включающая воздухововлекающий компонент и хлористый кальций, о т л и ч а ющ а я с я тем, что, с целью повышения стойкости пены и сокрашения технологического цикла, она дополнительно содержит сернокислый натрий, а в качестве воздухововлекающей добавки омыленные нерастворимые в петролейном эфире вещества кедровой экстракционной канифоли при следующем соотношении компонентов, вес.%:

Омыленные нерастворимые в петролейном эфире вещества кедровой экстракционной канифоли 76-96

Хлористый кальций 0,3-1,8

Сернокислый натрий 3,7-26, 2.

Источники информации, принятые вовнимание при экспертизе:

Ещйио chem dcher Lusiitze anf

Брои1аиа Эе1о1"таЬо11еи Яев evhivtenQe Вернои „ВаиИоИinduStr е ".

1973, В 16, % 1, 15-18, 2 (нем.).

2. Добрякова Л. И. и Широкова Л. А.

Влияние ПАВ на структурно-механические свойства цементных суспензий и физикомеханические свойства отделочных бетонов, "Сборник трудов ВНИИНСМ", 1967, вып. 16/24, с. 70-74.
