Спеченнный антифрикционный материал

Спеченнный антифрикционный материал

Иллюстрации

Показать все

Реферат



-т::: ° - ч сиа а

, :, :.:- о1вка МЬА

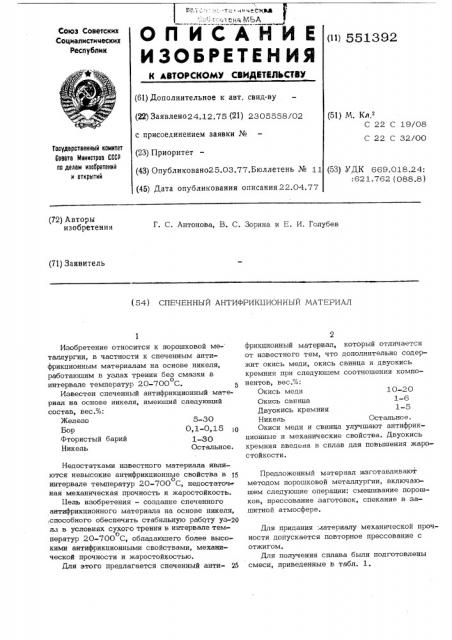

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТИДЬСТВУ

Союз Советских

Социалистических

Республик (11) 551392 (61) Дополнительное к авт. свид-ву (22) Заявлено 24.12.75 (21) 2305558/02 с присоединением заявки № (23) Приоритет (43) Опубликовано25.03.77.Бюллетень № 11 (45) Дата опубликования описания 22.04.77 (51) M. Кл.

С 22 С 19/08

С 22 С 32/00

Государственный комитет

Соаета Министров СССР по делам изооретений и открытий (53) УДК 669.018.24: .621.762 (088.8) (72) Авторы изобретения

Г. С. Антонова, В. С. Зорина и E. И. Голубев (71) Заявитель (54) СПЕЧЕННЫЙ АНТИФРИКЦИОННЫЙ МАТЕРИАЛ

10-20

1-6

1-5

Изобретение относится к порошковой ме- таллургии, в частности к спеченным антифрикционным материалам на основе никеля, работающим в узлах трения без смазки в о интервале температур 20-700 С.

Известен спеченный антифрикционный материал на основе никеля, имеющий следующий состав, вес.%:

Железо 5-30

Бор 0,1-0,15

Фтористый барий 1-30

Никель Остальное.

Недостатками известного материала являются невысокие антифрикционные свойства в у о интервале температур 20-700 С, недостаточная механическая прочность и жаростойкость.

Пель изобретения — создание спеченного антифрикционного материала на основе никеля,,способного обеспечить стабильную работу уз-20 ла в условиях сухого трения в интервале темо ператур 20-700 С, обладающего более высокими антифрикционными свойствами, механической прочности и жаростойкостью.

Для этого предлагается спеченный анти- 25 фрикционный материал, который отличается от известного тем, что дополнительно содержит окись меди, окись свинца и двуокись кремния при следующем соотношении компонентов, вес.%:

Окись меди

Окись свинца

Двуокись кремния

Никель Остальное.

Окиси меди и свинца улучшают антифрикционные и механические свойства. Двуокись кремния введена в сплав для повышения жаростойкости.

Предложенный материал изготавливают методом порошковой металлургии, включаюшем следуюшие операции: смешивание порошков, прессование заготовок, спекание в защитной атмосфере.

Для придания материалу механической прочности допускается повторное прессование с отжигом.

Для получения сплава были подготовлены смеси, приведенные в табл. 1.

551392

Таблица 1

10

Окись меди

Окись свинца

1,5

Двуокись кремния

Никель

Остальное

Остальное

Остальное

Таблица 2

0,25-0,3

О, 1 5- 20-700

0,19

15 2 15

20 6 5

67-70

61-63

0,06-0,08

0,3-0,4

Прототип

600

Тираж 802

Подписное

ЦНИИПИ Заказ 93/16

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Для испытаний на трение были изготовлены кольцевые образцы по указанной технологии, размером: диаметр внутренний -20 мм, диаметр внешний 28 мм, высота 8-10 мм.

Полученные сплавы имели характеристики, приведенные в табл. 2.

Как видно из таблицы, антифрикционные свойства предложенного материала в интер10 1 1 остальное 57-62

Формула изобретения

Спеченный антифрикционный материал на основе никеля, отличающийся тем, что, с целью повышения антифрикционных свойств при температурах до 700 С, механической прочности и жаростойкости, он

4 о вале температур 20-700 С находятся на высоком уровне.

Кроме того, предложенный материал обладает высокой механической прочностью при сжатии (6 сж. 65-68 кг/мм и

Я имеет высокую жаростойкость при 700 С.

Привес от окисления образцов при этой температуре на воздухе в течение 200 час составляет 96 г/м.

0,23-0,25

0,31-0,33

0,15-0,25

0,48-0,54 дополнительно содержит окись меди, окись свинца и двуокись кремния при следующем соотношении компонентов, вес.%:

Окись меди 1 0-20

Окись свинца 1-6

Двуокись кремния 1-5

Никель Остальное.
