Реферат



ссср

Класс 21 с, 5,,;

21 а -, Зб.

X 55201

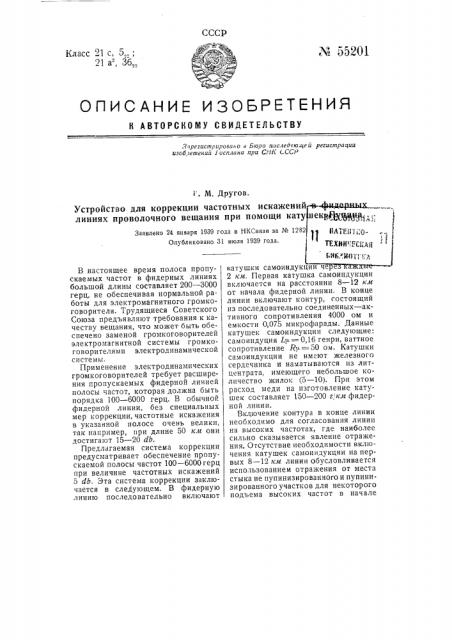

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировало е Бюро последяюцей регистрации изоб>ете ий Госплана при СНК СССР и. М. другов. у рй рР " * *" " .ФАР е крф щу „.:ii h ii. il жлиниях проволочного вещания при помощи кату

Заявлено 24 января 1939 года в НКСвязи за М 1282

Опубликовано 31 июля 1939 года.

В настоящее время полоса пропускаемых частот в фидерных линиях большой длины составляет 200 — 3000 герц, не обеспечивая нормальной работы для электромагнитного громкоговорителя. Трудящиеся Советского

Союза предъявляют требования к качеству вещания, что может быть обеспечено заменой громкоговорителей электромагнитной системы громкоговорителями электродинамической системы.

Применение электродинамических громкоговорителей требует расширения пропускаемых фидерной линией полосы частот, которая должна быть порядка 100 — 6000 герц. В обычной фидерной линии, без специальных мер коррекции, частотные искажения в указанной полосе очень велики, так например, при длине 50 км они достигают 15 — 20 db.

Предлагаемая система коррекции предусматривает обеспечение пропускаемой полосы частот 100 †6000 ге при величине частотных искажений

5 db. Эта система коррекции заключается в следующем. В фидерную линию последовательно включают катушки самоиндукц

2 км. Первая катушка самоиндукции включается на расстоянии 8 — 12 км от начала фидерной линии. В конце линии включают контур, состоящий из последовательно соединенных — активного сопротивления 4000 ом и емкости 0,075 микрофарады. Данные катушек самоиндукции следующие: самоиндуция Е1» = 0,16 генри, ваттное сопротивление Ru.=50 ом. Катушки самоиндукции не имеют железного сердечника и наматываются из литцентрата, имеющего небольшое количество жилок (5 — 10). При этом расход меди на изготовление катушек составляет 150 — 200 г, км фидерной линии.

Включение контура в конце линии необходимо для согласования линии на высоких частотах, где наиболее сильно сказывается явление отражения. Отсутствие необходимости включения катушек самоиндукции на первых 8 — 12 км линии обусловливается использованием отражения от места стыка не пупинизированного и пупинизированного участков для некоторого подъема высоких частот в начале линии, а также экономическими соображениями. Параметры контура, включаемого в конце линии, выбираются таким образом, чтобы на наивысшей частоте пропускаемого диапазона входное сопротивление контура было близко к волновому сопротивлению пупинизированного участка линии.

Предлагаемая система коррекции обеспечивает незначительную величину частотных искажений как в режиме максимальной нагрузки, так и в режиме холостоГо ходя, а также не зависит .от влияния атмосферных условий на состояние линии.

Предмет изобретения.

Устройство для коррекции частотных искажений в фидерных линиях проволочного вещания при помощи катушек Пунина, отличающееся тем, что в конце линии, первые 8 — 12 км которой не пупинизированы, включен контур, состоящий из последовательно соединенных активного сопротивления и конденсатора, причем входное сопротивление контура на наивысшей частоте пропускаемого линией диапазоча близко к волновому сопротивлению линии.

Тип. арт, «Сов. Печ,». Зак. М 6010 — 55О
