Сырьевая смесь для получения связующего

Сырьевая смесь для получения связующего

Иллюстрации

Показать все

Реферат

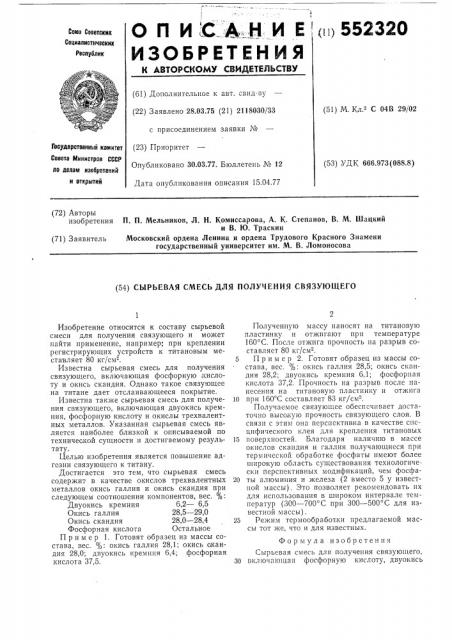

О П И С. А, H И Е 011 552320

Союз Советских

Соцналистнческнх

Республнк

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.03.75 (21) 2118030/33 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.77. Бюллетень № 12

Дата опубликования описания 15.04.77 (51) М. Кл.2 С 04В 29/02

Государственный комитет

Совета Министров СССР (53) УДК 666973(088.8) до делам изобретений н открытий (72) Авторы изобретения П. П. Мельников, Л. Н. Комиссарова, А. К. Степанов, В. М. Шацкий и В. Ю. Траскин

Московский ордена Ленина и ордена Трудового Красного Знамени государственный университет им. М. В. Ломоносова (71) Заявитель (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ СВЯЗУЮЩЕГО

Изобретение относится к составу сырьевой смеси для получения связующего и может найти применение, например; при креплении регистрирующих устройств к титановым меставляет 80 кг/см .

Известна сырьевая смесь для получения связующего, включающая фосфорную, кислоту и окись скандия. Однако такое связующее на титане дает отслаивающееся покрытие.

Известна также сырьевая смесь для получения связующего, включающая двуокись кремния, фосфорную кислоту и окислы трехвалентных металлов. Указанная сырьевая смесь является наиболее близкой к описываемой по технической сущности и достигаемому результату.

Целью изобретения является повышение адгсзии связующего к титану.

Достигается это тем, что сырьевая смесь содержит в качестве окислов трехвалентных металлов окись галлия и окись скандия при следующем соотношении компонентов, вес. о/о:

Двуокись кремния 6,2 — 6,5

Окись галлия 28,5 — 29,0

Окись скандия 28,0 — 28,4

Фосфорная кислота Остальное

Пример 1. Готовят образец из массы состава, вес. о/о: окись галлия 28,1; окись скандия 28,0; двуокись кремния 6,4; фосфорная кислота 37,5.

Полученную массу наносят на титановую пластинку и отжигают прн температуре

1б0 С. После отжига прочность на разрыв составляет 80 кг/см .

5 П р и м с р 2. Готовят образец из массы состава, вес. о/о: окись галлия 28,5; окись скандия 28,2; двуокись кремния 6,1; фосфорная кислота 37,2. Прочность на разрыв после нанесения на титановую пластинку и отжига

10 при 160 С составляет 83 кг/см .

Получаемое связующее обеспечивает достаточно высокую прочность связующего слоя. В связи с этим она перспективна в качестве спсцифического клея для крепления титановых

15 поверхностей. Благодаря наличию в массе окислов скандия и галлия получающиеся при термической обработке фосфаты пмеют более широкую область существования технологически перспективных модификаций, чем фосфа20 ты алюминия и железа (2 вместо 5 у известной массы). Это позволяет рекомендовать их для использования в широком интервале температур (300 †7 С при 300 †5 С для известной массы).

25 Режим термообработки предлагаемой массы тот же, что и для известных.

Формула изобретения

Сырьевая смесь для получения связующего, 30 Вкл1очаюгцая фосфорную кислоту, двуокись о52320

Составитель Ф. Сорина

Редактор Т. Пилипенко

Техред А. Овчинникова

Корректор А. Степанова

Заказ 756/8 Изд. Ко 333 Тираж 769 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 кремния и окислы трехвалентных металлов, отличающаяся тем, что, с целью повышения адгезии связующего к титану, она содержит в качестве окислов трехвалентных металлов окись галлия и окись скандия при следующем соотношении компонентов, вес. % ..

Двуокись кремния 6,2 — 6,5

Окись галлия 28,5 — 29,0

Окись скандия 28,0 — 28,4

5 Фосфорная кислота Остальное
