Состав для герметизации и гидроизоляции строительных конструкций
Патент 552349
Авторы
Состав для герметизации и гидроизоляции строительных конструкций
Иллюстрации
Реферат
10 552349

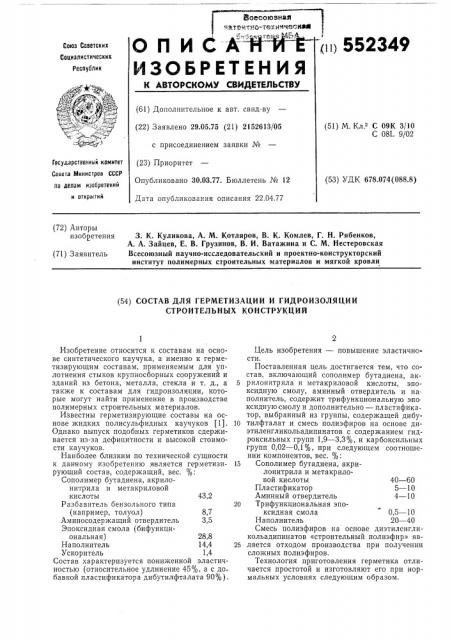

ОПИС
ИЗОБР
К АВТОРСКОМ
Союз Советских
Социалистических
Республик +"Ф (61) Дополнительное (22) Заявлено 29.05.7 с присоединение (23) Приоритет
Опубликовано 30.03.
Дата опубликования (51) М. Кл.в С 09К 3/10
С 081 9/02
Государственный комитет
Совета Министров СССР ло делам изобретений (53) УДК 678,074(088.8) и открытий (72) Авторы изобретения
3. К. Куликова, А. М. Котляров, В. К. Комлев, Г. Н. Рябенков, А. А. Зайцев, Е. В. Грузинов, В. И. Ватажина и С. М. Нестеровская
Всесоюзный научно-исследовательский и проектно-конструкторский институт полимерных строительных материалов и мягкой кровли (71) Заявитель (54) СОСТАВ ДЛЯ ГЕРМЕТИЗАЦИИ И ГИДРОИЗОЛЯЦИИ
СТРОИТЕЛЪНЫХ КОНСТРУКЦИЙ
Изобретение относится к составам на основе синтетического каучука, а именно к герметизирующим составам, применяемым для уплотнения стыков крупносборных сооружений и зданий из бетона, металла, стекла и т. д., а также к составам для гидроизоляции, которые могут найти применение в производстве полимерных строительных материалов.
Известны герметизирующие составы на основе жидких полисульфидных каучуков (1).
Однако выпуск подобных герметиков сдерживается из-за дефицитности и высокой стоимости каучуков.
Наиболее близким по технической сущности к данному изобретению является герметизирующий состав, содержащий, вес. :
Сополимер бутадиена, акрилонитрила и мета криловой кислоты 43,2
Разбавитель бензольного типа (например, толуол) 8,7
Аминосодержащий отвердитель 3,5
Эпоксидная смола (бифункциональная) 28,8
Наполнитель 14,4
Ускоритель 1,4
Состав характеризуется пониженной эластичностью (относительное удлинение 45 /о, а с до бавкой пластификатора дибутилфталата 90о/о).
Цель изобретения — повышение эластичности.
Поставленная цель достигается тем, что состав, включающий сополимер бутадиена, ак5 рилонитрила и метакриловой кислоты, эпоксидную смолу, аминный отвердитель и на полнитель, содержит трифункциональную эпо ксидную смолу и дополнительно — пластификатор, выбранный из группы, содержащей дибу10 тилфталат и смесь полиэфиров на основе диэтиленгликольадипинатов с содержанием гидроксильных групп 1,9 — 3,3, и карбоксильных групп 0,02 — 0,1 /о, при следующем соотношении компонентов, вес. /о ..
15 Сополимер бутадиена, акрилонитрила и метакриловой кислоты 40 — 60
Пластификатор 5 — 10
Аминный отвердитель 4 — 10
20 Трифункциональная эпоксидная смола 0,5 — 10
Наполнитель 20 — 40
Смесь полиэфиров на основе диэтиленгликольадипинатов «строительный полиэфир» яв25 ляется отходом производства при получении сложных полиэфиров.
Технология приготовления герметика отличается простотой и изготовляют его при нормальных условиях следующим образом.
552349
СН -СН-CH -0
2 2
6,4
3,5
27,5
Предлагаемый состав
Показатели
Прототип
Предел прочности, кгс/см
24,2
2,5
350
28,0
6,4
Сначала готовят пасту перемешнванием сополимера бутадиена, акрилонитрила и метакриловой кислоты с эпоксидной смолой в течение 5 мин, в полученную при эгом смесь вводят наполнитель и перемешивание продолжают еще в течение 10 мин.
Затем готовят другую пасту путем смеш ния отвердителя и пластификатора при перемешивании в течение 5 мин с последующим добавлением в полученную при этом сме.ь паполнителя и перемешивание продолжают «ше
10 мин. Полученные пасты смешивают в т icние 10 мин, причем пасту на основе пластификатора берут в количестве 40% от пасты, полученной на основе сополимера.
Пример 1. Состав для герметизирующей мастики, вес. %:
Сополимер бутадиена, акрилонитрила и метакриловой кислоты с вязкостью 50—
1500 пз при +50 С 54,0 трифункциональная смола
УП-610 (триглицидпловый эфир и-аминофенола) формулы
СН -СН- СН вЂ” ОСН-СН вЂ” OCH
O СН С1
Наполнитель (мел, сажа)
Отвердитель (полиэтиленполиамин) 6,4
Пластификатор (строительный полиэфир) 3,6
Жизнеспособность не менее 2 час. Прочность на разрыв о. 2,5 кгс/см, относительное удлинение в 350%.
Пример 3. Предлагается состав для герметизирующей мастики, вес. :
Сополимер бутадиена, акрилонитрила, метакриловой кислоты с вязкостью 50—
1500 пз при +50 С 54,0
Трифункциональная эпоксидная смола ЭТТ-1 (глицидиловый эфир этриола) формулы
С1г)-0СБ — СН вЂ” Са
СН,СН; С-ЫЯ(h G1 — ÑÍ, ! О
СН,-ОСН -СН-СН
2,, 2
Наполнитель (мел, двуокись титана)
Отвердитель (полиэтиленполиамин) СН СН -24-СН -СН-СН 3)0
0
2, 2, 0
Наполнитель (каолин, дву10 окись титана) 28,0
Отвердитель (полиэтиленполиамин)
Пластификатор (строительный полиэфир) 8,6
15 Жизнеспособность — не менее 2 час.
Прочность на разрыв а 3,1 кгс/см, относительное удлинение в 410%.
Пример 2. Состав для герметизирующей
20 мастики, вес. :
Сополимер бутадиена, акрилонитрила и метакриловой кислоты с вязкостью 50—
1500 пз при +5 С 54,0
25 ХЭС-3-алифатический хлорсодержащий три эпоксид формулы с,н, 1 ,-С-Сн О- СН -СН01 -СН-СН-УН т „г
СН, СН,а
0
I (сл,-cMO) — ск,-сн сн, СН С1 0
Пластификатор (строительный полиэфир) 9,1
Жизнеспособность не менее 2 час. Проч00 ность на разрыв о 2,7 кгс/см, относительное удлинение в 320%.
Результаты испытаний даны в таблице.
Деформация при разры40 ве, Пример 4. Состав герметизирующей мастики, вес. %:
45 Сополимер бутадиена, акрилонитрила и метакриловой кислоты 60
Трифункциональная ароматическая эпоксидная смола УП-610 0,5
Наполнитель (каолин, двуокись титана) 30,5
Отвердитель (полиэтиленполиамин) 4,0
Пластификатор (строительный полиэфир) 5,0
552349
33,6
10,0
Составитель Г. Мишензникова
Корректоры: E. Хмелева и И. Позняковскзя
Редактор В, Зенкевич
Текред Г. Денисенко
Заказ 771/5 Изд. № 323 Тираж 869 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, K-35, Раушская наб., д. 4/5
Сапунова, 2
Типография, пр.
Прочность при разрыве cr 1,0 кгс/смз, относительное удлинение в 160%.
Пример 5. Состав герметизирующей мастики, вес. %:
Сополимер бутадиена, акрилонитрила и метакриловой кислоты 40,0
Трифункциональная ароматическая эпоксидная смола УП-610 6,4
Наполнитель (каолин, двуокись титана)
Отвердитель (полиэтиленполиамин)
Пластификатор (строительный полиэфир) 10,0
Прочность при разрыве о 3,2 кгс/см, относительное удлинение в 210%.
Пример 6, Состав герметизирующей мастики, вес. %:
Сополимер бутадиена, акрилонитрила и метакриловой кислоты 60,0
Трифункциональная ароматическая эпоксидная смола УП-610 3,0
Наполнитель (мел, двуокись титана) 20,0
Отвердитель (полиэтиленполиамин) 10,0
Пластификатор (строительный полиэфир) 7,0
Прочность при разрыве о 2,5 кгс/см, относительное удлинение в 380%.
Пример 7. Состав герметизирующей мастики, вес. %:
Сополимер бутадиена, акрилонитрила и метакриловой кислоты 42,0
Трифункциональная ароматическая эпоксидная смола УП-610 1,2
Наполнитель (каолин, двуокись титана) 40,0
Отвердитель (полиэтиленполиамин) 9,8
Пластификатор (дибутилфталат) 7,0
Прочность при разрыве о 1,8 кгс/см, относительное удлинение е 180%.
Контрольные примеры. Предлагаемый герметик включает сополимер бутадиена, акрилонитрила и метакриловой кислоты, наполнитель и отвердитель в оптимальном количестве и 9% дибутилфталата без эпоксидной смолы в состава составляет 150%; 8% эпоксидной смолы без пластификатора в состава составляет 80%; 9% эпоксидной смолы и 8% пластификатора в составляет 270%, 6
Из приведенных примеров видно, что полученные герметики по относительному удлинению превосходят существующие требования и обеспечивают при этом необходимые прочностные характеристики. Кроме того, для получения герметизирующего состава эпоксидной смолы требуется в 8 раз меньше, чем для известного состава. Это приводит к расширению сырьевой базы при производстве герметиков.
Кроме того, применение в качестве разбавителя-пластификатора существенно повышает безопасность при изготовлении герметика в производственных условиях, а также улучшает санитарно-химические характеристики предлагаемого состава.
Подобные высокоэластичные герметики могут найти себе применение при строительстве в районах Крайнего Севера и в местах, родственных им в климатическом отношении.
Формула изобретения
Состав для герметизации и гпдроизоляции строительных конструкций, включающий сополимер бутадиена, акрилонитрила и метакриловой кислоты, эпоксидную смолу, ампнный отвсрдитель и наполпитель, о т л и ч а ю щ и йс я тем, что, с целью повышения э..астичности, он содержит трифункциональную эпоксидную смолу и дополнительно пластификатор, выбранный из группы, содержащей дибутплфталат и смесь сложных полиэфиров на основе диэтиленгликольадипинатов с содержанием гидроксильных групп 1,9 — 3,3% и карбокспль ных групп 0,02 — 0,1% при следующем соотна шении компонентов, вес. %:
Сополимер бутадиена, акрилонитрила и метакриловой кислоты 40 — 60
Пластификатор 5 — 10
Аминный отвердитель 4 — 10
Трифункциональная эпоксидная смола 0,5 — 10
Наполнитель 20 — 40
Источники информации, принятые во внимание при экспертизе
1. Авт. св. № 255458, кл. С 09К 3/10, 1968.
2. Па-.ент Великобритании № 999383, кл.
С ОЗВ, 1965 (прототип).
