Способ возведения многоэтажного здания

Способ возведения многоэтажного здания

Иллюстрации

Показать все

Реферат

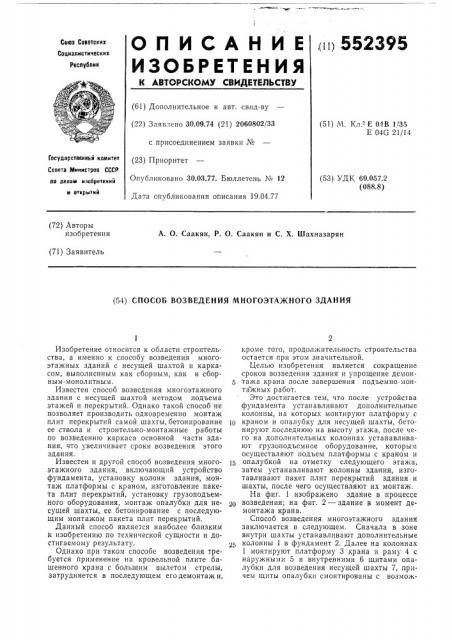

О П И С A Н И Е, ВЫЗОВ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.09.74 (21) 2060802/33 с присоединением заявки № (51) М. Кл.- "Е 04В 1/35

Е 04G 21/14

Совета Министров СССР по делам изобретений и открытий

Опубликовано 30.03.77. Бюллетень ¹ 12

Дата опубликования описания 19.04.77 (53) УДК 69.057.2 (088.8) (72) Авторы изобретения

А. О. Саакян, P. О. Саакян и С. Х. Шахназарян (71) Заявитель (54) СПОСОБ ВОЗВЕДЕНИЯ МНОГОЭТАЖНОГО ЗДАНИЯ

ГосУааРстоенный комитет (23) 11риоритет

Изобретение относится к области строительства, а именно к способу возведения многоэтажных зданий с несущей шахтой и каркасом, выполненным как сборным, как и сборным-монолитным.

Известен способ возведения многоэтажного здания с несущей шахтой методом подъема этажей и перекрытий. Однако такой способ не позволяет производить одновременно монтаж плит перекрытий самой шахты, бетонирование ее ствола и строительно-монтажные работы по возведению каркаса основной части здания, что увеличивает сроки возведения этого здания.

Известен и другой способ возведения многоэтажного здания, включающий устройство фундамента, установку колонн здания, монтаж платформы с краном, изготовление пакета плит перекрытий, установку грузоподъемного оборудования, монтаж опалубки для несущей шахты, ее бетонирование с последующим монтажом пакета плит перекрытий.

Данный способ является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако при таком способе возведения требуется применение на кровельной плите башенного крана с большим вылетом стрелы, затрудняется в последующем его демонтаж и, кроме того, продолжительность строительства остается при этом значительной.

Целью изобретения является сокращение сроков возведения здания и упрощение демонтажа крана после завершения подъемно-монтажных работ.

Это достигается тем, что после устройства фундамента устанавливают дополнительные колонны, на которых монтируют платформу с

1р краном и опалубку для несущей шахты, бетонируют последнюю на высоту этажа, после чего на дополнительных колоннах устанавливают грузоподъемное оборудование, которым осуществляют подъем платформы с краном и

15 опалубкой на отметку следующего этажа, затем устанавливают колонны здания, изготавливают пакет плит перекрытий здания и шахты, после чего осуществляют их монтаж.

На фиг. 1 изображено здание в процессе возведения; на фиг. 2 — здание в момент демонтажа крана, Способ возведения многоэтажного здания заключается в следующем. Сначала в зоне внутри шахты устанавливают дополнительные колонны 1 в фундамент 2. Далее на колоннах

1 монтируют платформу 3 крана и раму 4 с наружными 5 и внутренними 6 щитами опалубки для возведения несущей шахты 7, причем щиты опалубки смонтированы с возмож552395

3 ностью перемещения по обхватывающей башню раме 4. Затем с рабочей площадки 8 бетонируют с помощью наружного самоходного крана ствол шахты 7. После этого на дополнительных колоннах 1 устанавливают подъемное оборудование 9 и начинают изготовление пакета плит перекрытий лестничных площадок 10 внутри шахты 7, устанавливают связевые элементы 11 для передачи горизонтальных нагрузок от уровня крановой платформы через пару плит на ствол шахты 7. Затем устанавливают кран 12 на платформу 3, и поднимают платформу с краном вместе с подвешенными щитами опалубки на отметку второго этажа, и начинают подъем лестничных площадок 13, 14 до низа наружных 5 и внутренних 6 щитов опалубки, которые выполняют роль рабочей площадки для армирования следующего этажа ствола шахты. Одновременно они выполняют роль горизонтального диска для передачи нагрузки через клинья

15 на ствол шахты. После этого осуществляют бетонирование ствола шахты и подъем платформы с краном вместе со щитами опалубки на отметку следующего этажа. В такой последовательности производят возведение ствола шахты, внутри которой снизу вверх поднимают лестничные площадки 10, монтируют лестничные марши 16 и лифтовые блоки 17.

С того времени, когда ствол шахты воздвигнут настолько, что башенный кран уже может работать, не сталкиваясь с наружными колоннами 1 яруса, устанавливают наружные колонны 18 и изготовляют пакет плит перекрытий 19 здания на уровне земли. При такой последовательности работ с одной стороны изготовляют ствол шахты, а с другой — пакет плит перекрытий здания, т. е. эти работы производят параллельно. Далее устанавливают подъемное оборудование на колоннах здания и осуществляют подъем пакета плит перекрытий 19 здания. Затем возводят следующий этаж ствола шахты и одновременно ведут подъем и монтаж элементов здания.

После завершения работ по возведению ствола шахты с его внутренней начинкой и возведению вокруг ствола каркаса здания приступают к демонтажу крана 12. Демонтируют раму 4 со щитами опалубки 5 и 6, затем при помощи подъемного оборудования 9 опускают верхние плиты перекрытий внутри шахты. В образовавшееся пространство опускают с помощью подъемников платформу с краном так, чтобы стрела н противовес приблизились к поверхности плиты кровли здания. Затем под стрелу устанавливают опоры 20 (козлы)

1О и с помощью треноги и таля производят расчленение горизонтальных конструкций на отдельные элементы. Заранее с помощью крана на вершинах колонн здания устанавливают шевр со своими лебедками, и демонтирован1у ные части крана с помощью шевра опускают на землю.

После этого с помощью подъемников плиты перекрытий внутри шахты поднимают на свои проектные отметки. С помощью шевра демонтируют подъемники и приступают к демонтажу лестничных маршей на последних верхних этажах.

Формула изобретения

Способ возведения многоэтажного здания с несущей шахтой методом подъема этажей и перекрытий, включающий устройство фундамента, установку колонн здания, монтаж платформы с краном, изготовление пакета плит перекрытий, установку грузоподъемного оборудования, монтаж опалубки для несущей шахты, ее бетонирование с последующим монтажом пакета плит перекрытий, о т л и ч а юшийся тем, что, с целью сокращения сроков возведения здания и упрощения демонтажа крана, после устройства фундамента устанавливают дополнительные колонны, на которых монтируют платформу с краном и опалубку

4о для несущей шахты, бетонируют последнюю на высоту этажа, после чего на дополнительных колоннах устанавливают грузоподъемное оборудование, которым осуществляют подъем платформы с краном и опалубкой на отметку

4> следующего этажа, затем устанавливают колонны здания, изготавливают пакет плит перекрытий здания и шахты, после чего осуществляют их монтаж.

552395
