Способ сборки сорбционного устройства

Способ сборки сорбционного устройства

Иллюстрации

Показать все

Реферат



,1! 11 552423

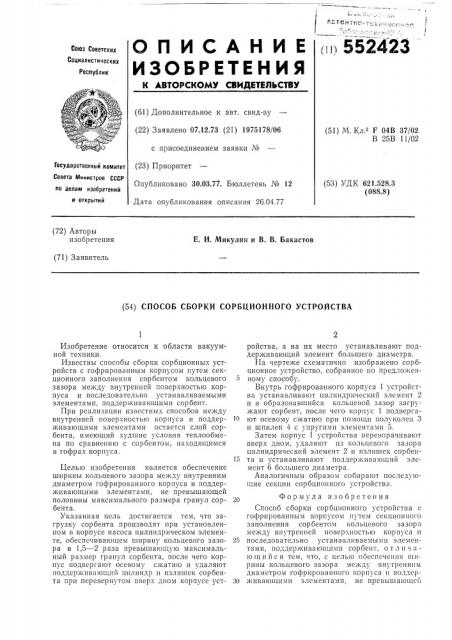

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.12.73 (21) 1975178/06 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.77. Бюллетень № 12

Дата опубликования описания 26.04.77 (51) Ы. Кл.з F 04В 37/02

В 25В 11/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621 528 3 (088.8) (72) Авторы изобретения

Е. И. Микулин и В. В. Бакастов (71) Заявитель (54) СПОСОБ СБОРКИ СОРБЦИОННОГО УСТРОЙСТВА

Изобретение относится к области вакуумной техники.

Известны способы сборки сорбционных устройств с гофрированным корпусом путем секционного заполнения сорбентом кольцевого зазора между внутренней поверхностью корпуса и последовательно устанавливаемыми элементами, поддерживающими сорбент.

При реализации известных способов между внутренней поверхностью корпуса и поддерживающими элементами остается слой сорбента, имеющий худшие условия теплообмена по сравнению с сорбентом, находящимся в гофрах корпуса.

Целью изобретения является обеспечение ширины кольцевого зазора между внутренним диаметром гофрированного корпуса и поддерживающими элементами, не превышающей половины максимального размера гранул сорбента.

Указанная цель достигается тем, что загрузку сорбента производят при установленном в корпусе насоса цилиндрическом элементе, обеспечивающем ширину кольцевого зазора в 1,5 — 2 раза превышающую максимальный размер гранул сорбента, после чего корпус подвергают осевому сжатию и удаляют поддерхкивающий цилиндр и излишек сорбента при перевернутом вверх дном корпусе устройства, а на их место устанавливают поддерживающий элемент большего диаметра.

На чертеже схематично изображено сорбционное устройство, собранное по предло>кенному способу.

Внутрь гофрированного корпуса 1 устройства устанавливают цилиндрический элемент 2 и в образовавшийся кольцевой зазор загружают сорбент, после чего корпус 1 подверга10 ют осевому сжатию при помощи полуколец 3 и шпилек 4 с упругими элсментамн 5.

Затем корпус 1 устройства переворачивают вверх дном, удаляют пз кольцевого зазора цилиндрический элемент 2 и излишек сорбен15 та и устанавливают поддерживающий элемент 6 большего диаметра.

Аналогичным образом собирают последующие секции сорбционного устройства.

20 Формула изобретения

Способ сборки сорбционного устройства с гофрированным корпусом путем секционного заполнения сорбентом кольцевого зазора между внутренней поверхностью корпуса н

25 последовательно устанавливаемыми элементами, поддерживающими сорбент, о т I н 1 аю шийся тем, что, с целью обеспечения ширины кольцевого зазора между внутренним диаметром гофрированного корпуса и поддер30 >кива1ощими элементами, не превышающей

552423

Составитель Н. Юшин

Техред А. Камышникова

Корректор Е. Жаворонкова

Редактор Т. Л ар и на

Заказ 622/13 Изд. № 313 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 половины максимального размера гранул сорбента, загрузку сорбента производят при установленном в корпусе насоса цилиндрическом элементе, обеспечивающем ширину кольцевого зазора в 1,5 — 2 раза превышающую максимальный размер гранул сорбента, после чего корпус подвергают осевому сжатию и удаляют поддерживаюший цилиндр и излишек сорбента при перевернутом вверх дном корпусе устройства, а на их место устанавливают поддерживающий элемент большего диаметра.
