Абсорбционная гелиохолодильная установка

Абсорбционная гелиохолодильная установка

Иллюстрации

Показать все

Реферат



Г

1с U<+ щ .з, ф Ф т1г 1 от

ИСАЙИ Е

«111552478

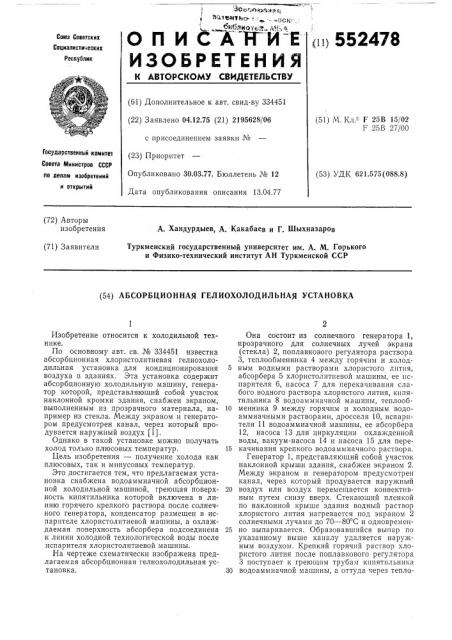

О П

Союз Советских

Социалистических

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свид-ву 334451 (22) Заявлено 04,12.75 (21) 2195628/06 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.77. Бюллетень № 12

Дата опубликования описания 13.04.77 (51) М. Кл," F 25В 15/02

Г 25В 27/00

Государственный комитет

Совета Министров СССР (53) УДК 621.575(088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. Хандурдыев, A. Какабаев и Г. Шыхназаров

Туркменский государственный университет им. А. М. Горького и Физико-технический институт АН Туркменской ССР (71) Заявители (54) АБСОРБЦИОННАЯ ГЕЛИОХОЛОДИЛЬНАЯ УСТАНОВКА

Изобретение относится к холодильной технике.

По основному авт. св, № 334451 известна абсорбционная хлористолитиевая гелиохолодильная установка для кондиционирования воздуха в зданиях. Эта установка содержит абсорбционную холодильную машину, генератор которой, представляющий собой участок наклонной кромки здания, снабжен экраном, выполненным из прозрачного материала, например из стекла. Между экраном и генератором предусмотрен канал, через который продувается наружный воздух (1).

Однако в такой установке можно получать холод только плюсовых температур.

Цель изобретения — получение холода как плюсовых, так и минусовых температур, Это достигается тем, что предлагаемая установка снабжена водоаммиачной абсорбционной холодильной машиной, греющая поверхность кипятильника которой включена в линию горячего крепкого раствора после солнечного генератора, конденсатор размещен в испарителе хлористолитиевой машины, а охлаждаемая поверхность абсорбера подсоединена к линии холодной технологической воды после испарителя хлористолитиевой машины.

На чертеже схематически изображена предлагаемая абсорбционная гелиохолодильная установка.

Она состоит из солнечного генератора 1, прозрачного для солнечных лучей экрана (стекла) 2, поплавкового регулятора раствора

3, теплообменника 4 между горячим и холод5 ным водными растворами хлористого лития, абсорбера 5 хлористолитиевой машины, ее испарителя б, насоса 7 для перекачивания слабого водного раствора хлористого лития, кипятильника 8 водоаммиачной машины, теплооб10 менника 9 между горячим и холодным водоаммиачными растворами, дросселя 10, испарителя 11 водоаммиачной машины, ее абсорбера

12, насоса 13 для циркуляции охлажденной воды, вакуум-насоса 14 и насоса 15 для пере15 качивания крепкого водоаммиачного раствора.

Генератор 1, представляющий собой участок наклонной крыши здания, снабжен экраном 2.

Между экраном и генератором предусмотрен канал, через который продувается наружный

20 воздух или воздух перемещается конвективным путем снизу вверх. Стекающий пленкой по наклонной крыше здания водный раствор хлористого лития нагревается под экраном 2 солнечными лучами до 70 80 С и одновремен25 но выпаривается. Образовавшийся выпар по указанному выше каналу удаляется наружным воздухом. Крепкий горячий раствор хлористого лития после поплавкового регулятора

3 поступает к греющим трубам кипятильника

30 водоаммиачной машины, а оттуда через тепло552478

Формула изобретения

Составитель P. Данилов

Техред Л. Гладкова

Корректор О. Тюрина

Редактор С. Заика

Заказ 691/6 Изд. Ко 307 Тираж 709 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 обменник 4 в абсорбер 5 хлористолитиевой машины. При этом образовавшиеся пары аммиака конденсируются в трубках, расположенных непосредственно в испарителе 6 хлористолитиевой машины, пары аммиака после дросселя создают холод с отрицательной температурой в испарителе 11. Абсорбер 12 водоаммиачной машины охлаждается частью холодной воды, получаемой в испарителе хлор истолитиевой машины. Крепкий водоаммиачный раствор из абсорбера 12 насосом 15 через теплообменник

9 подается в кипятильник 8. Далее слабый водный раствор хлористого лития из абсорбера 5 хлористолитиевой машины насосом 7 через теплообменник 4 подается на наклонный участок крыши здания, Так заканчивается кругооборот растворов.

При температуре водного раствора хлористого лития на выходе солнечного генератора около 70 — 80 С предлагаемая комбинированная установка позволяет попутно с холодной водой, пригодной для кондиционирования воздуха, получить и холод с отрицательной температурой (при температуре водоаммиачного раствора после абсорбера 12 С и температуре конденсации аммиака порядка 8 — 12 С).

Абсорбционная гелиохолодильная установка по авт. св. № 334451, отличающаяся тем, что, с целью получения холода как плюсовых, так и минусовых температур, она снабжена водоаммиачной абсорбционной холодильной машиной, греющая поверхность кипятильника которой включена в линию горячего крепкого раствора после солнечного генерато15 ра, конденсатор размещен в испарителе хлористолитиевой машины, а охлаждаемая поверхность абсорбера подсоединена к линии холодной технологической воды после испарителя хлористолитиевой машины.

20 Источники информации, принятые во внимание при экспертизе

1. Авт. св. СССР № 334451, кл. F 25В 15/02, 1973.
