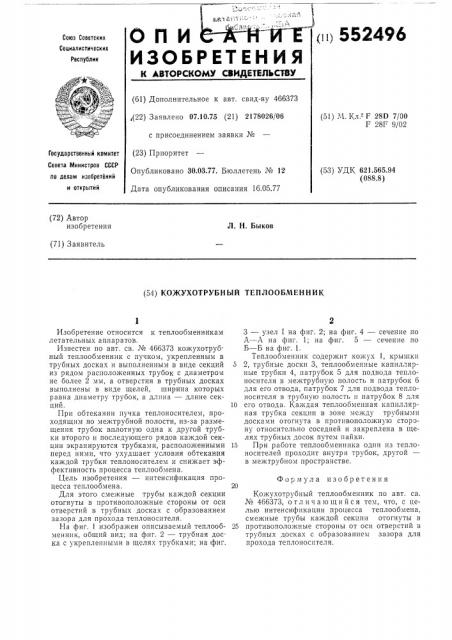

о п и е-Ф -"й-ит
ИЗОБРЕТЕНИЯ 0 552496
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
gQ@ (61) Дополнительное к авт. свид-ву 466373 ,(22) Заявлено 07.10.7Б (21) 2178026/06 с присоединением заявки № (51) М. Кл."- F 28Р 7/00
F 28F 9/02
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.565.94 (088.8) Опубликовано 30.03.77. Бюллетень № 12
Дата опубликования описания 16.05.77 (72) Автор изобретения
Л. H. Быков (71) Заявитель (54) КОЖУХО1 РУБНЫЙ ТЕПЛООБМЕННИК
Государственный комитет (23) Приоритет
Изобретение относится к теплообменникам летательных аппаратов.
Известен по авт. св. № 466373 кожухотрубный теплообменник с пучком, укрепленным в трубных досках и выполненным в виде секций из рядом расположенных трубок с диаметром не более 2 мм, а отверстия в трубных досках выполнены в виде щелей, ширина которых равна диаметру трубок, а длина — длине секций.
При обтекании пучка теплоносителем, проходящим по межтрубной полости, из-за размещения трубок вплотную одна к другой трубки второго и последующего рядов каждой секции экранируются трубками, расположенными перед ними, что ухудшает условия обтекания каждой трубки теплоносителем и снижает эффективность процесса теплообмена.
Цель изобретения — интенсификация процесса теплообмена.
Для этого смежные трубы каждой секции отогнуты в противоположные стороны от оси отверстий в трубных досках с образованием зазора для прохода теплоносителя.
На фиг. 1 изображен описываемый теплообменник, общий вид; на фиг. 2 — трубная доска с укрепленными в щелях трубками; на фиг.
3 — узел 1 на фиг. 2; на фиг. 4 — сечение по
А — А на фиг. 1; на фиг. 5 — сечение по
Б — Б на фиг. 1.
Теплообменник содержит кожух 1, крышки
5 2, трубные доски 3, теплообменные капиллярные трубки 4, патрубок 5 для подвода теплоносителя в межтрубную полость и патрубок 6 для его отвода, патрубок 7 для подвода теплоносителя в трубную полость и патрубок 8 для
10 его отвода. Каждая теплообменная капиллярная трубка секции в зоне между трубными досками отогнута в противоположную сторону относительно соседней и закреплена в щелях трубных досок путем пайки.
15 При работе теплообменнпка один из теплоносителей проходит внутри трубок, другой в ме>ктрубном пространстве.
Формула изобретения
Кожухотрубный теплообменник по авт. св. № 466373, о тл и ч а ю щи и ся тем, что, с целью интенсификации процесса теплообмена, смежные трубы каждой секции отогнуты в
25 противоположные стороны от оси отверстий в трубных досках с образованием зазора для прохода теплоносителя.
552496
Улеп Х
Фиг. 4
4uz 2
