(ц 552623

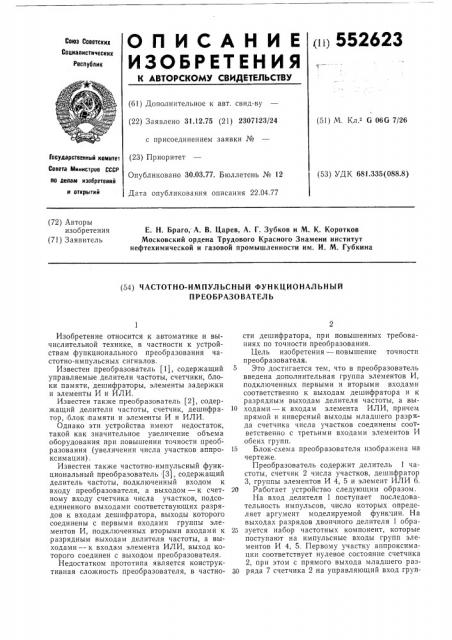

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 31.12.75 (21) 23071 23/24 с присоединением заявки № (51) М. Кл. G 06G 7/26

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 30.03.77. Бюллетень № 12

Дата опубликования описания 22.04.77 (53) УДК 681.335(088.8) (72) Авторы изобретения (71) Заявитель

Е. Н. Браго, А. В. Царев, А. Г. Зубков и М. К. Коротков

Московский ордена Трудового Красного Знамени институт нефтехимической и газовой промышленности им. И. М. Губкина (54) ЧАСТОТНО-ИМПУЛЬСНЫЙ ФУНКЦNOHAJlbHblA

ПРЕОБРАЗОВАТЕЛЬ

Государственный комитет (23) Приоритет

Изобретение относится к автоматике и вычислительной технике, в частности к устройствам функционального преобразования частотно-импульсных сигналов.

Известен преобразователь (1), содержащий управляемые делители частоты, счетчики, блоки памяти, дешифраторы, элементы задержки и элементы И и ИЛИ.

Известен также преобразователь (2), содержащий делители частоты, счетчик, дешифратор, блок памяти и элементы И и ИЛИ.

Однако эти устройства имеют недостаток, такой как значительное увеличение объема оборудования при повышении точности преобразования (увеличении числа участков аппроксимации), Известен также частотно-импульсный функциональный преобразователь (3), содержащий делитель частоты, подключенный входом к входу преобразователя, а выходом — к счетному входу счетчика числа участков, подсоединенного выходами соответствующих разрядов к входам дешифратора, выходы которого соединены с первыми входами группы элементов И, подключенных вторыми входами к разрядным выходам делителя частоты, а выходами — к входам элемента ИЛИ, выход которого соединен с выходом преобразователя.

Недостатком прототипа является конструктивная сложность преобразователя, в частности дешифратора, при повышенных требованиях по точности преобразования.

Цель изобретения — повышение точности преобразователя.

Это достигается тем, что в преобразователь введена дополнительная группа элементов И, подключенных первыми и вторыми входами соответственно к выходам дешифратора и к разрядным выходам делителя частоты, а вы10 ходами — к входам элемента ИЛИ, причем прямой и инверсный выходы младшего разряда счетчика числа участков соединены соответственно с третьими входами элементов И обеих групп.

15 Блок-схема преобразователя изображена на чертеже.

Преобразователь содержит делитель 1 частоты, счетчик 2 числа участков, дешифратор

3, группы элементов И 4, 5 и элемент ИЛИ 6.

20 Работает устройство следующим образом.

На вход делителя 1 поступает последовательность импульсов, число которых определяет аргумент моделируемой функции, На выходах разрядов двоичного делителя 1 обра25 зуется набор частотных компонент, которые поступают на импульсные входы групп элементов И 4, 5. Первому участку аппроксимации соответствует нулевое состояние счетчика

2, при этом с прямого выхода младшего раз30 ряда 7 счетчика 2 на управляющий вход груп552623 пы элементов И 4 подается разрешающий сигнал, а с инверсного выхода разряда 7 на группу И 5 — запрещающий. Первая возбужденная шина дешифратора 3 ставит в открытое состояние определенную комбинацию элементов И группы 4 так, что они пропускают определенный набор частотных компонент с делителя, которые, суммируясь на элементе

ИЛИ, задают коэффициент наклона на первом участке аппроксимации. Импульс переполнения делителя 1 изменяет состояние разряда 7, в результате чего разрешающий сигнал поступает на группу элементов И 5, а запрещающий — на группу И 4. Существенно, что при этом не происходит переключения шин дешифратора 3 и первая возбужденная шина ставит в открытое положение новую комбинацию элементов И группы 5, тем самым осуществляется задание нового коэффициента наклона линейного отрезка на втором участке аппроксимации. Следовательно, одна шина дешифратора управляет двумя участками аппроксимации.

Таким образом, преобразователь позволяет получить вдвое больше участков аппроксимации функции и, следовательно, повысить точность воспроизведения функции, а при реализации данной функции с постоянной точностью сократить количество оборудования.

Формула изобретения

Частотно-импульсный функциональный преобразователь, содержащий делитель частоты, подключенный входом к входу преобразователя, а выходом — к счетному входу счетчика числа участков, выходы всех разрядов которого, кроме младшего разряда, подключены к входам дешифратора, выходы дешифратора соединены с первыми входами группы элемен10 тов И, подключенных вторыми входами к разрядным выходам делителя частоты, а выходами — к входам элемента ИЛИ, выход которого соединен с выходом преобразователя, отличающийся тем, что, с целью повыше15 ния точности преобразователя, в него введена дополнительная группа элементов И, подключенных первыми и вторыми входами соответственно к выходам дешифратора и к разрядным выходам делителя частоты, а выхода20 ми — к входам элемента ИЛИ, причем прямой и инверсный выходы младшего разряда счетчика числа участков соединены соответственно с третьими входами элементов И обеих групп.

25 Источники информации, принятые во внимание при экспертизе:

1. Авт. св. № 469213, кл. Н ОЗК 13/20, 1973.

2. Авт. св. № 376778, кл. G06G 7/26, 1971.

3. Шляндин В. М. «Цифровые электроизмезО рительные приборы». М., Энергия, 1972, с. 111 (прототип).
