Амплитудный дискриминатор двух разнополярных уровней
Иллюстрации
Показать всеРеферат

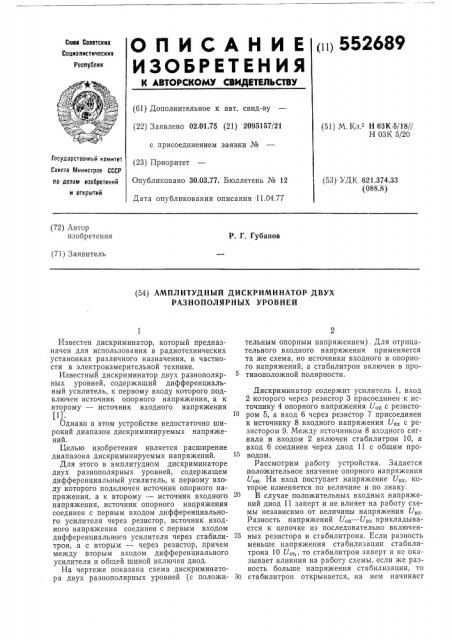

«ш 552689
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сеюв Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.75 (21) 2095157/21 с присоединением заявки Ме (23) Приоритет
Опубликовано 30.03.77. Бюллетень Ме 12
Дата опубликования описания 11.04.77 (51) М. Кл Н ОЗК 5/18//
Н ОЗК 5/20
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.374.33 (088.8) (72) Автор изобретения
P. Г. Губанов (71) Заявитель (54) АМПЛИТУДНЪ|Й ДИСКРИМИНАТОР ДВУХ
РАЗНОПОЛЯРНЪ|Х УРОВНЕЙ
Известен дискриминатор, который предназначен для использования в радиотехнических установках различного назначения, в частности в электроизмерительной технике.
Известный дискриминатор двух разнополярных уровней, содержащий дифференциальный усилитель, к первому входу которого подключен источник опорного напряжения, а к второму — источник входного напряжения (1).
Однако в этом устройстве недостаточно широкий диапазон дискриминируемых напряжений.
Целью изобретения является расширение диапазона дискриминируемых напряжений.
Для этого в амплитудном дискриминаторе двух разнополярных уровней, содержащем дифференциальный усилитель, к первому входу которого подключен источник опорного напряжения, а к второму — источник входного напряжения, источник опорного напряжения соединен с первым входом дифференциального усилителя через резистор, источник входного напряжения соединен с первым входом дифференциального усилителя через стабилитрон, а с вторым — через резистор, причем между вторым входом дифференциального усилителя и общей шиной включен диод.
На чертеже показана схема дискриминатора двух разнополярных уровней (с положительным опорным напряжением). Для отрицательного входного напряжения применяется та же схема, но источники входного и опорного напряжений, а стабилитрон включен в противоположной полярности.
Дискриминатор содержит усилитель 1, вход
2 которого через резистор 3 присоединен к источнику 4 опорного напряжения UÄ с резисто10 ром 5, а вход 6 через резистор 7 присоединен к источнику 8 входного напряжения U» ñ резистором 9. Между источником 8 входного сигнала и входом 2 включен стабилитрон 10, а вход 6 соединен через диод 11 с общим проводом.
Рассмотрим работу устройства. Задается положительное значение опорного напряжения
UÄ. На вход поступает напряжение U»-, которое изменяется по величине и по знаку.
В случае положительных входных напряжений диод 11 заперт и не влияет на работу схемы независимо от величины напряжения U„, Разность напряжений U, U,,- прикладывается к цепочке из последовательно включен25 ных резистора и стабилитрона. Если разность меньше напряжения стабилизации стабнлитрона 10 У„„ то стабилитрон заперт и не оказывает влияния на работу схемы, если же разность больше напряжения стабилизации, то
ЗО стабилитрон открывается, на нем начинает
552689
Составитель О. Богомолов
Техред М. Семенов
Корректор Л. Брахннна
Редактор С. Заика
Заказ 755/1 Изд. М 340 Тираж 1054 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 падать напряжение стабилизации, и ток равен 7оп ïõ (i) где Л вЂ” р ез и стор, ߄— р ез и стор 9.
Этот ток протекает через источник входного напряжения и создает на его внутреннем резисторе 9 падение напряжения U „= T„g„ но это не нарушает работу схемы, поскольку сопротивление Я„мало.
При малых входных напряжениях U, (У, на входе 2 усилителя напряжения больше, чем на входе 6, и сигнал на выходе отрицательный.
При увеличении напряжения U,.; стабилитрон
10 запирается, ток 1,„становится равным нулю, и схема работает как обычный дискриминатор одного уровня на дифференциальном усилителе.
При повышении входного напряжения значения U«дискриминатор срабатывает, выходное напряжение становится положительным.
Условие срабатывания дискриминатора при положительных входных напряжениях
U,„= U,„+лК (2) где Л U — порог чувствительности.
Порог чувствительности дискриминатора тем меньше, чем больше коэффициент усиления дифференциального усилителя.
Если после срабатывания дискриминатора входное напряжение продолжает увеличиваться, то стабилитрон 10 оказывается включенным в прямом направлении, и по цепочке ".ðoтекает ток, однако состояние дискриминатора не изменится, поскольку напряжение на входе
6 будет больше напряжения на входе 2 на величину падения напряжения в прямом направлении на стабилитроне 10.
Таким образом, дискриминатор выполняет логическую функцию, при этом положительное напряжение на выходе дискриминатора соответствует логической единице, а отрицательное — логическому нулю, напряжение срабатывания при положительном входном напря5 жении У+ равно опорному напряжению, а напряжение срабатывания при отрицательном входном напряжении У; равно сумме напряжений
10 ст, + сст,.
Поскольку напряжения U„, U, имеют разброс в зависимости от экземпляра диода, то и напряжение срабатывания U,ð также будет иметь разброс, тогда как напряжение сраба15 тывания U+,ð может быть точно установлено регулировкой напряжения U«.
Формула изобретения
Амплитудный дискриминатор двух разнополярных уровней, содержащий дифференциальный усилитель, к первому входу которого подключен источник опорного напряжения, а к
25 второму — источник входного напряжения, отличающийся тем, что, с целью расширения диапазона дискриминируемых напряжений, источник опорного напряжения соединен с первым входом дифференциального усили30 теля через резистор, источник входного напряжения соединен с первым входом дифференциального усилителя через стабилитрон, а с вторым через резистор, причем между вторым входом дифференциального усилителя и
35 общей шиной включен диод, Источники информации, принятые во внимание при экспертизе
1. Проектирование и применение операционных усилителей. М., «Мир», 1974, разд. 96
40 (прототип) .
