Реферат



ф@ фтттн -т ун ичко;. юд библиО узна Ф

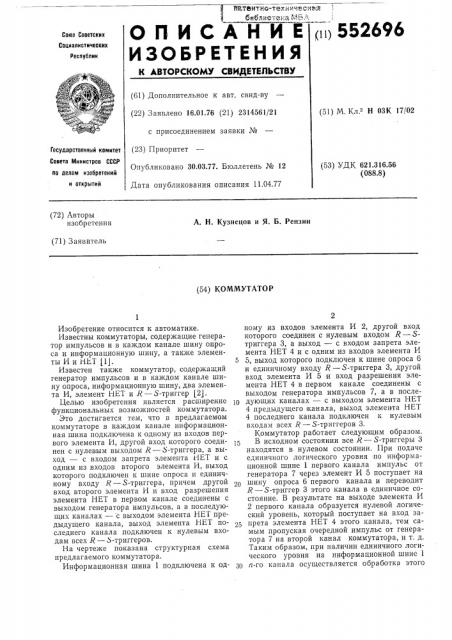

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р>552696

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 16.01.76 (21) 2314561/21 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.77. Бюллетень № 12

Дата опубликования описания 11.04.77 (51) M. Кл.2 Н ОЗК 17/02

Гасударственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.316.56 (088.8) (72) Авторы изобретения

А. Н. Кузнецов и Я. Б. Рензин (71) Заявитель (54) КОММУТАТОР

Изобретение относится к автоматике.

Известны коммутаторы, содержащие генератор импульсов и в каждом канале шину опроса и информационную шину, а также элементы И и НЕТ (1!.

Известен также коммутатор, содержащий генератор импульсов и в каждом канале шину опроса, информационную шину, два элемента И, элемент НЕТ и К вЂ” S-триггер (2J, Целью изобретения является расширение функциональных возможностей коммутатора.

Это достигается тем, что в предлагаемом коммутаторе в каждом канале информационная шина подключена к одному из входов первого элемента И, другой вход которого соединен с нулевым выходом К вЂ” 5-триггера, а выход — с входом запрета элемента НЕТ и с одним из входов второго элемента И, выход которого подключен к шине опроса и единичному входу К вЂ” S-триггера, причем другой вход второго элемента И и вход разрешения элемента НЕТ в первом канале соединены с выходом генератора импульсов, а в последующих каналах — с выходом элемента HET предыдущего канала, выход элемента НЕТ последнего канала подключен к нулевым входам всех К вЂ” S-триггеров.

На чертеже показана структурная схема предлагаемого коммутатора.

Информационная шина 1 подключена к одному из входов элемента И 2, другой вход которого соединен с нулевым входом К вЂ” Sтриггера 3, а выход — с входом запрета элемента НЕТ 4 и с одним из входов элемента И

5 5, выход которого подключен к шине опроса б и единичному входу R — S-триггера 3, другой вход элемента И 5 и вход разрешения элемента HET 4 в первом канале соединены с выходом генератора импульсов 7, а в после1р дующих каналах — с выходом элемента НЕТ

4 предыдущего канала, выход элемента НЕТ

4 последнего канала подключен к нулевым входам всех К вЂ” S-триггеров 3.

Коммутатор работает следующим образом.

15 В исходном состоянии все К вЂ” $-триггеры 3 находятся в нулевом состоянии. При подаче единичного логического уровня по информационной шине 1 первого канала импульс от генератора 7 через элемент И 5 поступает на шину опроса 6 первого канала и переводит

К вЂ” S-триггер 3 этого канала в единичное состояние. В результате на выходе элемента И

2 первого канала образуется нулевой логический уровень, который поступает на вход за25 прета элемента НЕТ 4 этого канала, тем самым пропуская очередной импульс от генератора 7 на второй канал коммутатора, и т. д.

Таким образом, при наличии единичного логического уровня на информационной шине 1 и-ro канала осуществляется обработка этого 552696 канала. В противном случае импульс от генератора 7 проходит через элемент НЕТ 4 и-ro канала на (и+1)-й канал.

Формула изобретения

Коммутатор, содержащий генератор импульсов и в каждом канале шину опроса, информационную шину, два элемента И, элемент НЕТ и R — S-триггер, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных возможностей, в каждом канале информационная шина подключена к одному из входов первого элемента И, другой вход которого соединен с нулевым выходом R — S-триггера, а выход — с входом запрета элемента

HET и с одним из входов второго элемента И, выход которого подключен к шине опроса и единичному входу R — S-триггера, причем другой вход второго элемента И и вход разрешения элемента НЕТ в первом канале соединены с выходом генератора импульсов, а в последующих каналах — с выходом элемента

НЕТ предыдущего канала, выход элемента

НЕТ последнего канала подключен к нулевым

10 входам всех R — S-триггеров.

Источники информации, принятые во внимание при экспертизе

1. Букреев И. Н. и др. Микроэлектронные схемы цифровых устройств. М., «Сов. радио», 15 1975, т. 287, рис. 6.21.

2. Авт. св. СССР Хо 278759, кл. Н ОЗК 17/00.

08.05.69.
