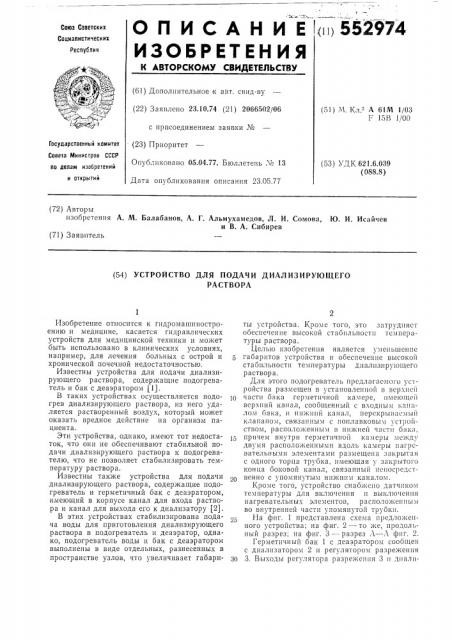

О П И С А Н И Е » 552974

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. стзид-ву (22) Заявлено 23.10.74 (21) 2066502/06 с присоединением заявки № (23) Приоритет

Опубликовано 05.04.77. Бюллетень ¹ 13

Дата опубликования описания 23.05.77 (51) И. Кл. - А 61М !/03

Г 15В 1/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.6.039 (088.8) (72) Авторы изобретения А. М. Балабанов, А. Г. Альмухамедов, Л. И. Сомова, Ю. И. Исайчев и В. А. Сибирев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ДИЛЛ ИЗ И РУЮ ЩЕГО

РАСТВОРА

Изобретение относится к гпдромашпностроению и медицине, касается гидравлических устройств для медицинской техники и может быть использовано в клинических условиях, например, для лечения больных с острой и хронической почечной недостаточностью, Известны устройства для подачи диализирующего раствора, содержащие подогреватель и бак с деаэратором 11).

В таких устройствах осуществляется подогрев диализирующего раствора, из него удаляется растворенный воздух, который может оказать вредное действие на организм пациента.

Эти устройства, однако, имеют тот недостаток, что они не обеспечивают стабильной подачи диализирующего раствора к подогревателю, что не позволяет стабилизировать температуру раствора.

Известны также устройства для подачи диализирующего раствора, содержащие подогреватель и герметичный бак с деаэратором, имеющий в корпусе канал для входа раствора и канал для выхода его к диализатору (2).

В этих устройствах стабилизирована подача воды для приготовления диализирующего раствора в подогреватель и деаэратор, однако, подогреватель воды и бак с деаэратором выполнены в виде отдельных, разнесенных в пространстве узлов, что увеличивает габари- 30 ты устройства. Кроме того, это затрудняет обеспечение высокой стабильности температуры раствора.

Целью изобретения является уменьшение габаритов устройства и обеспечение высокой стабильности температуры дпалпзпрующего раствора.

Для этого подогреватель предлагаемого устройства размещен в установленной в верхней части бака герметичной камере, имеющей верхний канал, сообщенный с входным каналом бака, н нттжний канал, перекрьпзясмый клапаном, связанным с поплавковым устройством, расположенным в нижней части бяка, причем внутри герметичной камеры между двумя располонсенным!т Вдоль каме1зы !1ат 1>свательными элементами размещена закрытая с одного торца трубка, имеющая у закрытого конца ооковой канал, связанныи непосредственно с упомянутым нижним каналом.

Кроме того, устройство снабжено датчиком температуры для включения и выключеш я нагревательных элементов, расположенным во внутренней части упомянутой трубки.

На фиг. 1 представлена схема предложенного устройства; на фиг. 2 — то же, продолтный разрез; на фиг. 3 — разрез Л вЂ” Л фпг, 2.

Герметичный бак 1 с деаэратором сообщен с диализатором 2 и регулятором разрежения

3. Выходы регулятора разрежения 3 и дпалп552974 затора 2 подключены ко входу. вакуумного насоса 4. В герметичном баке 1 образована деаэрационная камера 5, в которой размещена герметичная камера 6 с установленными в ней нагревательными элементами 7 и трубкой

8, в которой размещен датчик температуры 9.

В камере 5 установлен также поплавковый механизм 10 для привода клапана 11, перекрывающего канал, сообщающий между собой камеры 5 и 6. Камера 6 снабжена входным патрубком 12 для подвода диализпрующего раствора, а камера 5 — выходным патрубком 13 для подачи раствора к дпализатору и патрубком 14 для удаления воздуха, к которому подключен регулятор разрежения 3.

Детализирующий раствор через входной патрубок 12 поступает в герметичную камеру 6, где подогревается при помощи нагревательных элементов 7 до требуемой температуры и попадает затем в запаянную с одного конца трубку 8, в которой установлен датчик температуры 9. Через открытый клапан 11 поплавкового механизма 10 раствор из трубки 8 попадает в деаэрационную камеру 5, где под действием разрежения, обеспечиваемого регулятором разрежения 3, пз раствора выделяется воздух, который удаляется через патрубок

14. Из деаэрацпонной камеры раствор через патрубок 13 подается в диалпзатор 2 и далее отработанный раствор вместе с воздухом отсасывается вакуумным насосом 4 и сбрасывается в канализацию.

Размещение подогревателя в герметичном баке с деаэратором позволяет уменьшить габариты устройства, а установка датчика температуры в непосредственной близости от нагревателей внутри трубки, через которую протекает подогретый раствор, повышает ста5

7д зо

4 бильность температуры подаваемого к дпализаторам раствора.

Экономический эффект от внедрения предложенного устройства обусловлен повышением эффективности процесса диалпзатора и его качества.

Формула изобретения

1. Устройство для подачи диализирующего раствора, содержащее подогреватель и герметичный бак с деаэратором, имеющий в корпусе канал для входа раствора и канал для выхода его к диализатору, о т л и ч а ю щ е еся тем, что, с целью уменьшения габаритов устройства и обеспечения высокой стабильности температуры раствора, подогреватель размещен в установленной в верхней части бака герметичной камере, имеющей верхний канал, сообщенный с входным каналом бака, и нижний канал, перекрываемый клапаном, связанHbDi с поплавковым устройством, расположенным в нижней части бака, причем внутри герметичной камеры между двумя расположенными вдоль камеры нагревательными элементами размещена закрытая с одного торца трубка, имеющая у закрытого конца боковой канал, связанный непосредственно с упомянутым нижним каналом.

2. Устройство по и. 1, отличающееся тем, что оно снабжено датчиком температуры для включения и выключения нагревательных элементов, расположенным во внутренней части упомянутой трубки.

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции № 2164517, F 15В 1/00, 1971 г.

2. Патент Англии ¹ 1191586, А-5R, 1970 г.
