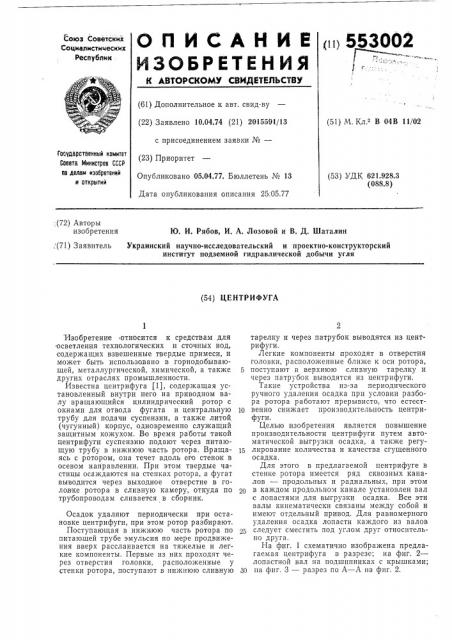

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 553002

1 (.оюз Советских

Социалистических

Республик . (61) Дополнительное к авт. свид-ву (22) Заявлено 10.04.74 (21) 2015591!13 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 25:05.77 (51) М. Кл в В 04В 11/02

Государственный комитет

Совета Министров СССР по делам изооретений и открытий (53) УДК 621.928.3 (088.8) ;(72) Авторы изобретения

Ю. И. Рябов, И. А. Лозовой и В. Д. Шаталин, (71) Заявитель Украинский научно-исследовательский и проектно-конструкторский институт подземной гидравлической добычи угля (54) ЦЕНТРИФУГА

Изобретение относится к средствам для осветления технологических и сточных вод, содержащих взвешенные твердые примеси, и может быть использовано в горнодобывающей, металлургической, химической, а также других отраслях промышленности.

Известна центрифуга (1), содержащая установленный внутри него на приводном валу вращающийся цилиндрический ротор с окнами для отвода фугата и центральную трубу для подачи суспензии, а также литой (чугунный) корпус, одновременно служащий защитным кожухом. Во время работы такой центрифуги суспензию подают через питающую трубу в нижнюю часть ротора. Вращаясь с ротором, она течет вдоль его стенок в осевом направлении. При этом твердые частицы осаждаются на стенках ротора, а фугат выводится через выходное отверстие в головке ротора в сливную камеру, откуда по трубопроводам сливается в сборник.

Осадок удаляют периодически при остановке центрифуги, при этом ротор разбирают.

Поступающая в нижнюю часть ротора по питающей трубе эмульсия по мере продвижения вверх расслаивается на тяжелые и легкие компоненты. Первые из них проходят через отверстия головки, расположенные у стенки ротора, поступают в нижнюю сливную тарелку и через патрубок выводятся из центрифуги.

Легкие компоненты проходят в отверстия головки, расположенные ближе к оси ротора, 5 поступают в верхнюю сливную тарелку и через патрубок выводятся из центрифуги.

Такие устройства из-за периодического ручного удаления осадка при условии разбора ротора работают прерывисто, что естест10 венно снижает производительность центрифуги.

Целью изобретения является повышение производительности центрифуги путем автоматической выгрузки осадка, а также регу15 лирование количества и качества сгущенного осадка.

Для этого в предлагаемой центрифуге в стенке ротора имеется ряд сквозных каналов — продольных и радиальных, при этом в каждом продольном канале установлен вал с лопастями для выгрузки осадка, Все эти валы кинематически связаны между собой и имеют отдельный привод. Для равномерного удаления осадка лопасти каждого из валов

25 следует сместить под углом друг относительно друга.

На фиг. 1 схематично изображена предлагаемая центрифуга в разрезе; на фиг. 2— лопастной вал на подшипниках с крышками;

30 па фиг. 3 — разрез по А — А на фиг. 2.

553002 суспензия

Фиг 1

Центрифуга состоит из ротора 1, закрепленного на подшипниках 2, приводного шкива 3, питающей трубы 4, проходящей через цапфу 5, и неподвижного кожуха, в котором установлен ротор (кожух на чертежах не изображен).

В стенке ротора выполнен ряд сквозных (продольных 6 и радиальных 7) каналов.

В продольных каналах установлены валы 8 с лопастями 9. Каждый лопастной вал 8 закреплен на подшипниках 10 с крышками 11.

На концах каждого вала закреплено по шестерне 12, которые кинематически связаны с центральной шестерней 13 и шкивом 14. Цапфа 15 предназначена для промывки центрифуги.

Подлежащую осветлению жидкость подают внутрь ротора 1 через питающую трубу

4. При вращении ротора под действием центробежной силы происходит расслоение жидкости по плотности. При этом частички твердых веществ радиально перемещаются к внутренней стенке ротора и через радиальные каналы попадают в продольные каналы.

Затем вращающимися лопастями 9 они перемещаются к выходной части каналов 7 и выбрасываются центробежной силой в кожух.

Чистая;вода сливается через окна на торцовой стенке ротора. Последний приводится во вращение через приводной шкив 3. При вращении в ту же сторону, что и ротор, центральной шестерни 13, получающей вращение автономное, относительное перемещение лопастных валов по отношению к ротору не происходит.

Для того чтобы валы 8 вместе с лопастями

9 имели относительное перемещение по отношению к ротору, им необходимо сообщить скорость на несколько оборотов в минуту, превышающую скорость ротора. Это достигают изменением числа оборотов шкива 14.

Формула изобретения

1. Центрифуга, включающая неподвижный кожух, установленный внутри него на приводном валу цилиндрический ротор с окнами

15 для отвода фугата и центральную трубу для подачи суспензии, о тл и ч а ю щ а я с я тем, что, с целью повышения ее производительности, в стенке ротора выполнен ряд сквозных продольных и радиальных каналов, в каждом продольном канале установлен вал с лопастями для выгрузки осадка, причем валы кинематически связаны между собой и имеют отдельный привод.

2. Центрифуга по п. 1, отличающаяся тем, что, с целью равномерного удаления осадка, лопасти каждого из валов смещены под углом друг относительно друга.

Источник информации, принятый во внимание при экспертизе:

1. «Промышленные центрифуги», Каталогсправочник, М., Центрихимнефтемаш, 1966 г,, центрифуга ОГ0-150.

553002 ю «га

Фиг г

Фиг.,7
