Реферат

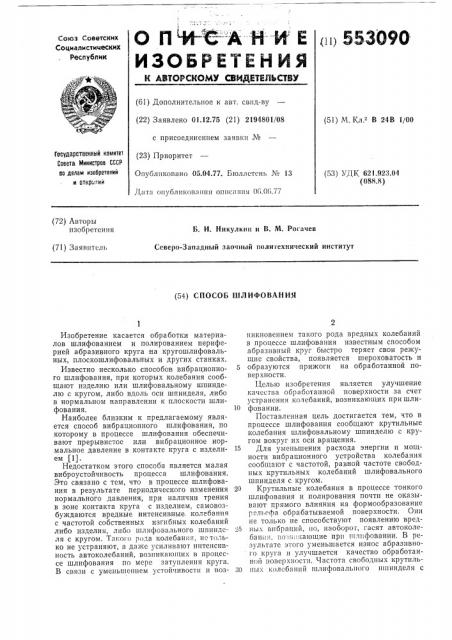

О П И- - А- Н И Е

ИЗОБРЕТЕНИЯ!

ii) 553О90

Союз Советских

Социапистииеских

Респубпик (б1) Дополнительное к авт. свид-ву (22) Заявлено 01.12.75 (21) 2194801/08 с присоединением заявки № (23) Приоритет

Опубликовано 05.04.77. Б!оллстснь ¹ 13 ,Цат!! >пубз!!!кова!!п5! оппсапп!! !!!!.О!!.77 (51) М. Кл. В 24В 1/00

Государственно!й комитет

Совета Министров СССР по делам изобретений и открй! Гни (53) УДК 621.923.04 (088.8) (72) Авторы изобретения

Б, И. Никулкип и В. М. Рогачев

Северо-Западный заочный политехнический институт (71) Заявитель (54) СПОСОБ ШЛИФОВАНИЯ

Изобретение касается обработки материалов шлифованием и полированием периферией абразивного круга на кругошлифовальных, плоскошлифовальных и других станках.

Известно несколько способов вибрационного шлифования, при которых колебания сообщают изделию или шлифовальному шпинделю с кругом, либо вдоль оси шпинделя, либо в нормальном направлении к плоскости шлифования.

Наиболее близким к предлагаемому является способ вибрационного шлифования, по которому в процессе шлифования обеспечивают прерывистое или вибрационное нормальное давление в контакте круга с изделием (11.

Недостатком этого способа является малая виброустойчивость процесса шлифования.

Это связано с тем, что в процессе шлифования в результате периодического изменения нормального давления, при наличии трения в зоне контакта круга с изделием, самовозбуждаются вредные интенсивные. колебания с частотой собственных изгибных колебаний либо изделия, либо шлифовального шпинделя с кругом. Такого рода колебания, не только не устраняют, а даже усиливают интенсивность автоколебаний, возникаю!цих в процессе шлифования по мере затупления круга.

В связи с умепьп!епием устойчивости и возникновением такого рода вредных колебаний в процессе шлифования известным способом абразивный круг быстро теряет свои режущие свойства, появляется шероховатость и

5 образуются прижоги на обработанной поверхности, Целью изобретения является улучшение качества обработанной поверхности за счет устранения колебаний, возникающих при шли10 фовании.

Поставленная цель достигается тем, что в процессе шлифования сообщают крутильные колебания шлифовальному шпинделю с кругом вокруг их оси вращения.

15 Для уменьшения расхода энергии и мощности вибрационного устройства колебания сообща!от с частотой, равной частоте свободных крутильных колебаний шлифовального шпинделя с кругом.

20 Крутильные колебания в процессе тонкого шлифования и полирования почти не оказывают прямого влияния на формообразование рельефа обрабатываемой поверхности. Они не только не способствуют появлению вред25 ных вибраций, по, наоборот, гасят автоколебан!!я, о $!!;!!<а!Ощие прп и!Лпфовании. В результате этого уменьшается износ абразивного круга и улучшается качество обработанной поверхности. т1астота свободных крутиль30 ых колебаний шлифовальпого пшинделя с

553090

Составитель И. Тихомиров

Техред И. Сметанина

Редактор В. Смирягина

Корректор Л. Орлова

Заказ 1071/16 Изд. № 33 Тираж 1106 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 кругом в десятки раз больше частоты автоколебаний, возникающих при шлифовании.

Поэтому, возбуждаемые крутильные колебания с собственной частотой должны иметь уровень ниже в десятки раз по сравнению с уровнем подавляемых автоколебаний.

Кроме того, известно, что для сообщения крутильных колебаний с собственной частотой требуется энергия и мощность виброустановок в несколько раз меньше, чем для возбуждения нерезонансных колебаний.

Эксплуатационные испытания показали, что в процессе полирования изделия эластичным кругом с абразивной лентой с возбуждением крутильных колебаний снижался общий уровень изгибных колебаний в 2,2 — 2,7 раза.

В результате этого повышалась стойкость круга в 3,2 раза и улучшалась чистота обработанной поверхности с V8 до V9.

С увеличением нормального давления до двух раз повышалась производительность обработки в 1,4 — 1.6 раза без снижения качества обработанной поверхности.

Формула изобретения

1. Способ шлифования с наложением на шлифовальный шпиндель с кругом колебаний, отличающийся тем, что, с целью повышения качества обрабатываемой поверхности, шлифовальному шпинделю с кругом

1р сообщают крутильные колебания вокруг их оси вращения.

2. Способ по п. 1, отличающийся тем, что, с целью снижения мощности, необходимой для возбуждения колебаний, частоту со15 общаемых колебаний выбирают равной частоте свободных крутильных колебаний шпинделя с кругом.

Источник информации, принятый во внимание при экспертизе:

20 1. Патент США М 3579927, 51 †2, 25.05.71.
