Реферат

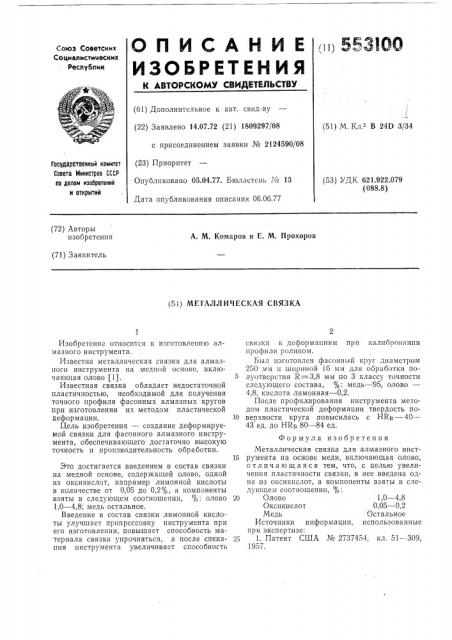

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

ii) 553ЮО союз Советских

Социалистиыеских

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 14.07.72 (21) 1809297/08

1 (51) M. Кл 2 В 240 3/34 с присоединением заявки ¹ 2124590/08 (23) Приоритет

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 06.06.77

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.922.079 (088.8) (72) Авторы изобретения

А. М. Комаров и Е. М. Прохоров (71) Заявитель (54) МЕ 1АЛЛИЧЕСКАЯ СВЯЗКА

1,0 — 4,8

0,05 — 0,2

Остальное использованные

Изобретение относится к изготовлению алмазного инструмента.

Известна металлическая связка для алмазного инструмента на медной основе, включающая олово (1).

Известная связка обладает недостаточной пластичностью, необходимой для получения точного профиля фасонных алмазных кругов при изготовлении их методом пластической деформации.

Цель изобретения — создание деформируемой связки для фасонного алмазного инструмента, обеспечивающего достаточно высокую точность и производительность обработки.

Это достигается введением в состав связки на медной основе, содержащей олово, одной из оксикислот, например лимонной кислоты в количестве от 0,05 до 0,2%, а компоненты взяты в следующем соотношении, %: олово

1,0 — 4,8; медь остальное.

Введение в состав связки лимонной кислоты улучшает пропрсссовку инструмента при его изготовлении, повышает способность материала связки упрочняться, а после спекапия инструмента увеличивает способность связки к деформациям прп калпброванпп профиля роликом.

Был изготовлен фасонный круг диаметром

250 мм и шириной 16 мм для обработки полуотверстия R=3 8 мм по 3 классу точности следующего состава, %: медь — 95, олово—

4,8, кислота лимонная — 0,2.

После профилирования инструмента методом пластической деформации твердость по10 верхности круга повысилась с HRB — 40—

43 ед. до НКв 80 — 84 ед.

Формула изобретения

Металлическая связка для алмазного инст15 румента на основе меди, включающая олово, отличающаяся тем, что, с целью увеличения пластичности связки, в нее введена одна из оксикислот, а компоненты взяты в следующем соотношении, %:

20 Олово

Оксикислот

Медь

Источники информации, при экспертизе:

25 1. Патент США № 2737454, кл. 51 †3, 1957.
