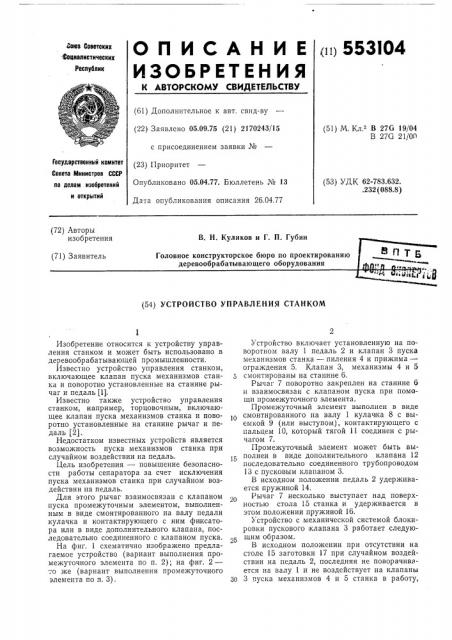

О П И С А Н И Е (11) 553104

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских е оциапистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.09.75 (21) 2170243/15 с присоединением заявки № (23) Приоритет

Опубликовано 05,04.77. Бюллетень № 13

Дата опубликования описания 26.04.77 (51) М. Кл.2 В 27G 19/04

В 27G 21/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62-783.632..232 (088.8) (72) Авторы изобретения

В. Н. Куликов и Г. П. Губин

Головное конструкторское бюро по проектированию деревообрабатывающего оборудования (71) Заявитель (54) УСТРОЙСТВО УПРАВЛЕНИЯ СТАНКОМ

Изобретение относится к устройству управления станком и может быть использовано в деревообрабатывающей промышленности.

Известно устройство управления станком, включающее клапан пуска механизмов станка и поворотно установленные на станине рычаг и педаль (1).

Известно также устройство управления станком, например, торцовочным, включающее клапан пуска механизмов станка и поворотно установленные на станине рычаг и педаль (2).

Недостатком известных устройств является возможность пуска механизмов станка при случайном воздействии на педаль.

Цель изобретения — повышение безопасности работы сепаратора за счет исключения пуска механизмов станка при случайном воздействии на педаль.

Для этого рычаг взаимосвязан с клапаном пуска промежуточным элементом, выполненным в виде смонтированного на валу педали кулачка и контактирующего с ним фиксатора или в виде дополнительного клапана, последовательно соединенного с клапаном пуска, На фиг. 1 схематично изображено предлагаемое устройство (вариант выполнения промежуточного элемента по п. 2); на фиг. 2— то же (вариант выполнения промежуточного элемента по п. 3), Устройство включает установленную на поворотном валу 1 педаль 2 и клапан 3 пуска механизмов станка — пиления 4 и прижима— ограждения 5. Клапан 3, механизмы 4 и 5 смонтированы на станине 6.

Рычаг 7 поворотно закреплен на станине б и взаимосвязан с клапаном пуска при помоши промежуточного элемента.

Промежуточный элемент выполнен в виде смонтированного на валу 1 кулачка 8 с выемкой 9 (или выступом), контактирующего с пальцем 10, который тягой 11 соединен с рычагом 7.

Промежуточный элемент может быть выполнен в виде дополнительного клапана 12 последовательно соединенного трубопроводом

13 с пусковым клапаном 3.

В исходном положении педаль 2 удерживается пружиной 14.

Рычаг 7 несколько выступает над поверхностью стола 15 станка и удерживается в этом положении пружиной 16.

Устройство с механической системой блокировки пускового |клапана 3 работает следую25 щим образом.

В исходном положении при отсутствии на столе 15 заготовки 17 при случайном воздействии на педаль 2, последняя не поворачивается на валу 1 и не воздействует на клапаны

Зр 3 пуска механизмов 4 и 5 станка в работу, 553104 так как палец 10 входит в выемку 9 кулачка

8 и препятствует повороту вала 1.

Таким образом исключается случайный пуск механизмов станка в работу.

Когда же на стол 15 станка оператор укладывает заготовку 17, последняя воздействует на рычаг 7, который поворачивается и при помощи тяги 11 выводит палец 10 из выемки 9 кулачка 8. B этом случае при нажатии на педаль 2, она поворачивается вместе с валом 1 и воздействует на клапан 3 пуска механизмов

4 пиления и прижима — ограждения 5. Механизмы приходят в движение, при этом заготовка 17 прижимается ограждением 5 к столу

15 и пилится. По окончании пиления воздействие на педаль 2 прекращается, пружина 14 возвращает ее в исходное положение. Клапан

3 переключается, при этом механизмы станка возвращаются также в исходное положение.

Устройство с гидравлической (пневматической) системой блокировки пускового клапана 3 работает следующим образом.

В исходном положении при отсутствии на столе 15 станка заготовки 17 при случайном воздействии на педаль 2 последняя поворачивается вместе с валом 1 и воздействует на клапан пуска механизмов 4 и 5 станка в работу. Однако в этот момент сигнал -на выходе пускового клапана 3 отсутствует, так как клапан 12 закрыт и не пропускает рабочее тело (жидкость или газ) к клапану 3.

Когда же на стол 15 станка оператор укладывает заготовку 17, последняя воздействует на рычаг 7, который поворачивается и открывает клапан 12, пропускающий рабочее тело по трубопроводу 13 на вход пускового клапана 3. Теперь при воздействии педали 2 на клапан 3 íà его выходе появляется командный сигнал для пуска механизмов 4 и 5 станка.

Таким образом, снабжение устройства управления торцовочного станка системой блокировки клапана пуска механизмов станка и поворотным рычагом, имеющим возможность взаимодействовать с этой системой и обрабатываемым в станке материалом, исключает случайный пуск механизмов станка в работу, что, в свою очередь, позволяет полностью лсключить производственный травматизм.

Формул а изобретения

1. Устройство управления станком, например, торцовочным, включающее клапан пуска механизмов станка и поворотно установленные на станине рычаг и сидящую на валу педаль, отличающееся тем, что, с целью повышения безопасности работы оператора за счет исключения пуска механизмов станка при случайном воздействии на педаль, рычаг взаимосвязан с клапаном пуска при помощи промежуточного элемента.

2. Устройство по п. 1, отличающееся тем, что промежуточный элемент выполнен в виде смонтированного на валу педали кулачка и контактирующего с ним фиксатора.

3. Устройство по п. 1, отличающееся тем, что промежуточный элемент выполнен в виде дополнительного клапана, последовательно соединенного с клапаном пуска.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство К 315600, кл.

B 27G 21/00, 197i0.

2. Деревообрабатывающая промышленность

K 11, с. 12 — 13, 1974.

553104

Риг г! б! о !

Тираж 630

Изд. ¹ 488

Редактор Н. Скворцова

Заказ 769/5

Составитель Э. Бегельман

Техред М. Семенов

Типография, пр. Сапунова, z

Корректор 3. Тарасова

Подписное
