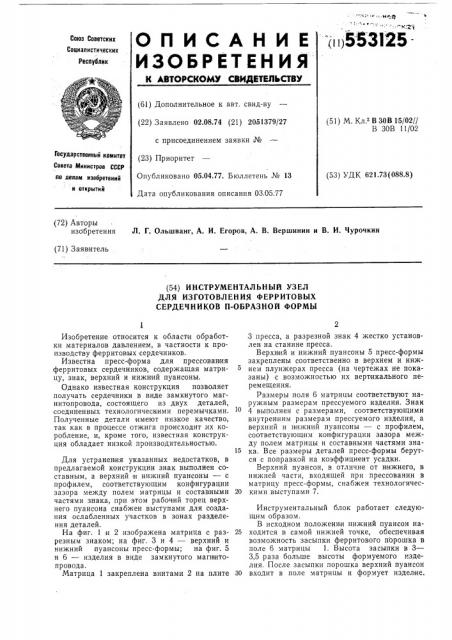

ц5531 25ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) дополнительное к авт. свид-ву (22) Заявлено 02.08.74 (21) 2051379/27 с присоединением заявки № (23) Приоритет

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 03,.05.77 (51) М. Кл.2 В 30 В 15/02//

В ЗОВ 11/02

Государстеенный комитет

Совета Министров СССР (53) УДК 621.73(088.8) по делам изобретений и открытий (72) Авторы изобретения Л. Г. Ольшванг, А. И. Егоров, А. В. Вершинин и В. И. Чурочкин (71) Заявитель (54) ИНСТРУМЕНТАЛЬНЫЙ УЗЕЛ

ДЛЯ ИЗГОТОВЛЕНИЯ ФЕРР ИТОВЫХ

СЕРДЕЧНИКОВ П-ОБРАЗНОЙ ФОРМЫ

Изобретение относится к области обработки материалов давлением, в частности к производству ферритовых сердечников.

Известна пресс-форма для прессования ферритовых сердечников, содержащая матрицу, знак, верхний и нижний пуансоны.

Однако известная конструкция позволяет получать сердечники в виде замкнутого магнитопровода, состоящего из двух деталей, соединенных технологическими перемычками.

Полученные детали имеют низкое качество, так как в процессе отжига происходит их коробление, и, кроме того, известная конструкция обладает низкой производительностью.

Для устранения указанных недостатков, в предлагаемой конструкции знак выполнен составным, а верхний и нижний пуансоны — с профилем, соответствующим конфигурации зазора между полем матрицы и составными частями знака, при этом рабоч ий торец верхнего пуансона снабжен выступами для создания ослабленных участков в зонах разделен и я деталей.

На фиг. 1 и 2 изображена матрица с разрезным знаком; на фиг. 3 и 4 — верхний и нижний пуансоны пресс-формы; на фиг. 5 и 6 — изделия в виде замкнутого магн итопровода.

Матрица 1 закреплена винтами 2 на плите

3 пресса, а разрезной знак 4 жестко установлен на станине пресса.

Верхн ий и нижний пуансоны 5 пресс-формы закреплены соответственно в верхнем и нижнем плунжерах пресса (на чертежах не показаны) с возможностью их вертикального перемещения.

Размеры поля 6 матрицы соответствуют наружным размерам прессуемого изделия, Знак

4 выполнен с размерами, соответствующими внутренним размерам прессуемого изделия, а верхний и н ияний пуансоны — с профилем, соответствующим конфигурации зазора между полем матрицы и составными частями зна15 ка, Все размеры деталей пресс-формы берутся с поправкой на коэффициент усадки.

Верхний пуансон, в отличие от нижнего, в нижней части, входящей при прессовании в матрицу пресс-формы, снабжен технологичес20 кими выступами 7.

Инструментальный блок работает следующим образом.

В исходном положении нижний пуансон на25 ходится в самой нижней точке, обеспечивая возможность засыпки ферритового порошка в поле 6 матрицы 1. Высота засыпки в 3—

3,5 раза больше высоты формуемого изделия. После засыпки порошка верхний пуансон

30 входит в поле матрицы и формует изделение.

55312,5

Затем верхний пуансон возвращается в исходное положение, а нижний при движении вверх выпрессовывает изделие в положение, необходимое для его снятия со стола пресса.

После этого изделия поступают на обжиг.

Прессов ание при применении инструментального узла обеспечивает получение изделий в виде замкнутого магнитопровода, состоящего из двух или более П-образных сердечников 8 и ребер жесткости 9, соединяющих концы сердечников. В процессе прессования между ребром жесткости и концами сердечников появляются временные технологические перемычки 10, сечение которых в 2 — 3 раза меньше сечения основного изделия. Технологические перемычками 10 образуются за счет выступа 7 верхнего пуансона.

Получаемые изделия после обжига не изменяют геометрические формы и размеры. Отсутствие нарушений геометрической формы объясняется наличием ребер жесткости 9.

Готовые отожженные изделия ломают IIO технологичесиим перемычкам 1О, отделяя ребро жесткости 9, как самостоятельное изделие — перемычку от П-образного сердечника 8.

Повышение производительности работ обеспечивается за счет одновременного изготовления трех или более деталей..При конструкции матрицы, 1изобракенно1Й на фиг. 1, получают одновременно три изделия — два П-образных сердечника 8 и перемычку 9. При конструкции матрицы, изображенной на фиг. 2, получают одновременно не менее жести изделий — четыре П-,образных сердечника 8 и две перемычки к mx 9.

Формула изобретения

Инструментальный узел для изготовления ферритовых сердечников П-образной формы, содержащий матрицу, знак, закрепленный в поле матрицы, а также верхний и нижний пуансоны, отличающийся тем, что, с целью улучшения качества получаемых деталей и повышения производительности, знак выполнен составным, а верхний и нижний пуансоны — профилем, соответствующим конфигурации зазора между полем матрицы и составными частями знака, при этом рабечий торец верхнего пуансона снабжен выступами для создан|ия ослабленных участков в зонах разделения деталей.

553125

Жцг г гРи;г 4 гдггг 5 г пег б
