Высокоогнеупорный материал
Иллюстрации
Показать всеРеферат

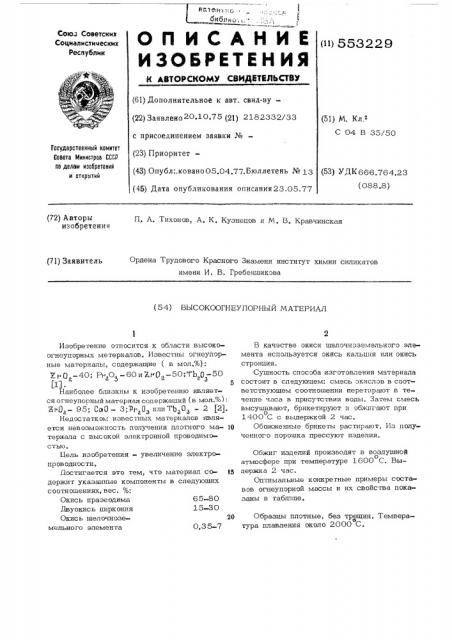

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
И АВТОРСКОМУ СВИДБТВДЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.10.75 (21) 2182332/33 с присоединением заявки № (23) Приоритет— (43) Опубл:.ковано 05.04.77,Бюллетень № 13 (45) Дата опубликования описания23.05.77 (») 553229 (51) М. Кл,т.
С 04. В 35/50
Государственный комитет
Совета Министров СССР по делам изаоретекий и открытий (53) УДК 666.764.23 (088.8) (72) Авторы изобретения
П, A. Тихонов, A К. Кузнецов и N Б. Кравчинская
Ордена Трудового Красного Знамени институт химии силикатов имени И. В. Гребенщикова (71) Заявитель (54) БЫСОКООГНЕУПОРНЫЙ МАТЕРИАЛ
6 5-80
15-30
0,35-7 мельного элемента
Изобретение относится к области высокоогнеупорных метериалов, Известны огнеупорные материалы, содержащие (в мол.%):
Кр 0 -40; Pv О -60и2, Π— 50;ТЬ,Q — 50 (1 . * 5 аиболее близким к изобретению является огнеупорный материал содержаший (в мол % ):
ŠΠ— 95; CeQ — 3,"Р - 0 или 75 0 — 2 (2).
Недостатком известных материалов является невозможность получения плотного ма- 10 териала с высокой электронной проводимостью, Бель изобретения - увеличение электропроводности.
Йостигается это тем, что материал содержит указанные компоненты в следующих соотношениях, вес. %:
Окись празеодима
Двуокись циркония
Окись щелочнозеВ качестве окиси щелочноземельного элемента используется окись кальция или окись стронция.
Сущность способа изготовления материала состоит в следующем: смесь окислов в соответствующем соотношении перетирают в течение часа в присутствии воды, Затем смесь высушивают, брикетируют и обжигают при о
1400 С с выдержкой 2 час.
Обожженные брикеты растирают, Из полученного порошка прессуют изделия, Обжиг изделий производят в воздушной о атмосфере при температуре 1600 С. Вы— держка 2 час.
Оптимальные конкретные примеры составов огнеупорной массы и их свойства показаны в таблице.
Образцы плотные, без трещин. Температура плавления около 2000 С.
553229
1,5.1 О
1,9.10
1,4.5.1 О
1,7.10
5.10
5,5.10
4,1.10
4,3.10
18,0
14,5 зо
17,5
10,0 зо
25,0
18,5
9,5 зо
65
12,0 зо
Составитель Л, Булгакова
РедактоР И. Квачадзе Техред А. Демьянова Корректор Н. Ковалева
Заказ 174/36 Тираж 762 Подписное
БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент, r. Ужгород, ул, Проектная, 4
Формула изобретения
1. Высокоогнеупорный материал, включающий окись празеодима, двуокись циркония и окись щелочноземельного элемента, отличающийся тем, что, с целью увеличения электропроводности, он содержит указанные компоненты в следующем соотношении, вес. %:
Окись празеодима 65-80
Двуокись циркония 1 5-30
Окись шелочноземельного элемента 0,35-7
2, Материал по п. 1, о т л и ч а юшийся тем, что в качестве окисла щелочноземельного элемента он содержит окись кальция.
3. Материал по п. 1, о т л и ч а ю— шийся тем, что в качестве окисла щелочноземельного элемента он содержит окись стронция.
Источники информации, принятые во внимание при экспертизе:
1, Патент Франции № 1562277, кл, С04В, опубл, 1969.
2. Патент Франции № 1562276, кл, С 04 в, опубл. 1969.
