Фурма горизонтального конвертера для переработки штейнов

Фурма горизонтального конвертера для переработки штейнов

Иллюстрации

Показать все

Реферат

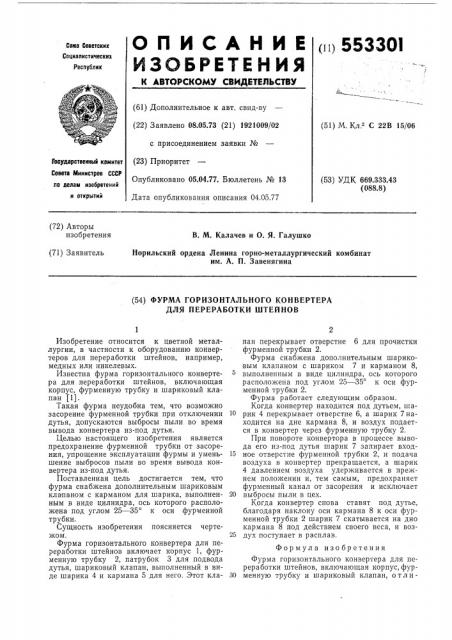

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<щ 553301

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.05.73 (21) 1921009/02 с присоединением заявки № (23) Приоритет

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 04.05.77 (51) М. Кл.2 С 22В 15/06

Государственный комитет

Сомта Министров СССР (53) УДК 669.333.43 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

В. М. Калачев и О. Я. Галушко

Норильский ордена Ленина горно-металлургический комбинат им. А. П. Завенягина (71) Заявитель (54) ФУРМА ГОРИЗОНТАЛЬНОГО КОНВЕРТЕРА

ДЛЯ ПЕРЕРАБОТКИ ШТЕЙНОВ

Изобретение относится к цветной металлургии, в частности к оборудованию конвертеров для переработки штейнов, например, медных или никелевых.

Известна фурма горизонтального конвертера для переработки штейнов, включающая корпус, фурменную трубку и шариковый клапан (1).

Такая фурма неудобна тем, что возможно засорение фурменной трубки при отключении дутья, допускаются выбросы пыли во время вывода конвертера из-под дутья.

Целью настоящего изобретения является предохранение фурменной трубки от засорения, упрощение эксплуатации фурмы и уменьшение выбросов пыли во время вывода конвертера из-под дутья.

Поставленная цель достигается тем, что фурма снабжена дополнительным шариковым клапаном с карманом для шарика, выполненным в виде цилиндра, ось которого расположена под углом 25 — 35 к оси фурменной трубки.

Сущность изобретения поясняется чертежом.

Фурма горизонтального конвертера для переработки штейнов включает корпус 1, фурменную трубку 2, патрубок 3 для подвода дутья, шариковый клапан, выполненный в виде шарика 4 и кармана 5 для него. Этот клапан перекрывает отверстие 6 для прочистки фурменной трубки 2.

Фурма снабжена дополнительным шариковым клапаном с шариком 7 и карманом 8, выполненным в виде цилиндра, ось которого расположена под углом 25 — 35 к оси фурменной трубки 2.

Фурма работает следующим образом.

Когда конвертер находится под дутьем, ша10 рик 4 перекрывает отверстие 6, а шарик 7находится на дне кармана 8, и воздух подается в конвертер через фурменную трубку 2.

При повороте конвертора в процессе вывода его из-под дутья шарик 7 запирает вход15 ное отверстие фурменной трубки 2, и подача воздуха в конвертер прекращается, а шарик

4 давлением воздуха удерживается в прежнем положении и, тем самым, предохраняет фурменный канал от засорения и исключает

20 выбросы пыли в цех.

Когда конвертер снова ставят под дутье, благодаря наклону оси кармана 8 к оси фурменной трубки 2 шарик 7 скатывается на дно кармана 8 под действием своего веса, и воз25 дух поступает в расплав.

Формула изобретения

Фурма горизонтального конвертера для переработки штейнов, включающая корпус, фур30 менную трубку и шариковый клапан, о т л и553301

Составитель А. Лютиков

Редактор Л. Жаворонкова Техред И. Карандашова Корректор В. Петрова

Заказ 791/13 Изд. № 499 Тираж 775 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ч а ю щ а я с я тем, что, с целью предохранения фурменной трубки от засорения, упрощения эксплуатации фурмы и уменьшения выбросов пыли во время вывода конвертера из-под дутья, она снабжена дополнительным шариковым клапаном с карманом для шарика, выполненным в виде цилиндра, ось которого расположена под углом 25 — 35 к оси фурменной трубки.

Источник информации, принятый во внимание при экспертизе

1. А. А. Бабаджан, В. В. Мальцев «Производство черной меди», Металлургиздат, М,, 1961, с. 215.
