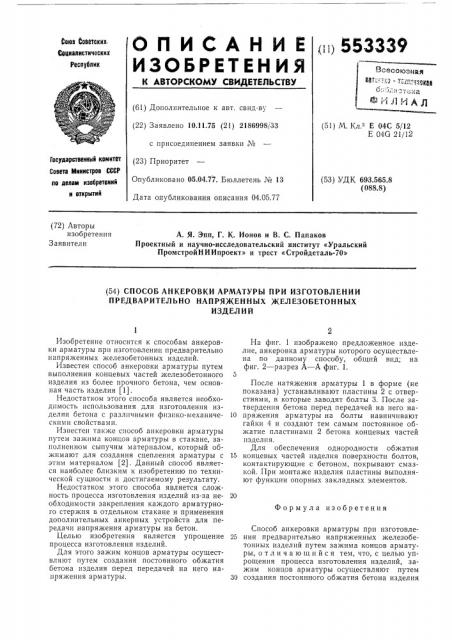

О П И С А Н И Е п0 553339

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т"оюв боеетскикСеыиалистическнх

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10,11.75 (21) 2186998/33 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.04.77. Бюллетень ¹ 13

Дата опубликования описания 04.05.77 (51) М. Кл, - Е 04С 5/12

Е 04G 21/12

Государственный комитет

Совета Министров СССР по делан изобретений и открытий (53) УДК 693.565.8 (088.8) (72) Авторы изобретения

Заявители

А. Я. Эпп, Г. К. Ионов и В. С. Папаков

Проектный и научно-исследовательский институт «Уральский

ПромстройНИИпроект» и трест «Стройдеталь-70» (54) СПОСОБ АНКЕРОВКИ АРМАТУРЫ ПРИ ИЗГОТОВЛЕНИИ

ПРЕДВАРИТЕЛЬНО НАПРЯ)КЕННЪ|Х )КЕЛЕЗОБЕТОННЫХ

ИЗДЕЛ И Й

Формула изобретения

Изобретение относится к способам анкеровки арматуры при изготовлении предварительно напряженных железобетонных изделий.

Известен способ анкеровки арматуры путем выполнения концевых частей железобетонного изделия нз более прочного бетона, чем основная часть изделия (1).

Недостатком этого способа является необходимость использования для изготовления изделия бетона с различными физико-механическими свойствами.

Известен также способ анкеровки арматуры путем зажима концов арматуры в стакане, заполненном сыпучим материалом, который обжимают для создания сцепления арматуры с этим материалом (2). Данный способ является наиболее близким к изобретению по технической сущности и достигаемому результату.

Недостатком этого способа является сложность процесса изготовления изделий из-за необходимости закрепления каждого арматурного стержня в отдельном стакане и применения дополнительных анкерных устройств для передачи напряжения арматуры на бетон.

Целью изобретения является упрощение процесса изготовления изделий.

Для этого зажим концов арматуры осуществляют путем создания постоянного обжатия бетона изделия перед передачей на него напряжения арматуры.

На фиг. 1 изображено предложенное изделие, анкеровка арматуры которого осуществлена по данному способу, общий вид; на фиг. 2 — разрез А — А фиг. 1.

После натяжения арматуры 1 в форме (не показана) устанавливают пластины 2 с отверстиями, в которые заводят болты 3. После затвердения бетона перед передачей на него на10 пряжения арматуры на болты навинчивают гайки 4 и создают тем самым постоянное обжатие пластинами 2 бетона концевых частей изделия.

Для обеспечения однородности обжатия

15 концевых частей изделия поверхности болтов, контактирующие с бетоном, покрывают смазкой. При монтаже изделия пластины выполняют функции опорных закладных элементов.

Способ анкеровки арматуры при изготовле25 нии предварительно напряженных железобетонных изделий путем зажима концов арматуры, отличающийся тем, что, с целью упрощения процесса изготовления изделий, зажим концов арматуры осуществляют путем

30 создания постоянного обжатия бетона изделия

553339

3 3 Ра " 2

Составитель В. Герасимов

Редактор И. Квачадзе Техред И. Карандашова Корректор Т. Добровольская

Заказ 790/3 Изд. ¹ 3 Тираж 878 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 перед псрсдачей на него напрюкспия арматуры..

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство X 85224, кз1.

Е 04 G 21/12, 1949 r, 2. Авторское свидетел"в к" 126247, кл.

Е 04 С 5/12, 1959 г.
