Реферат



Цо 5 33

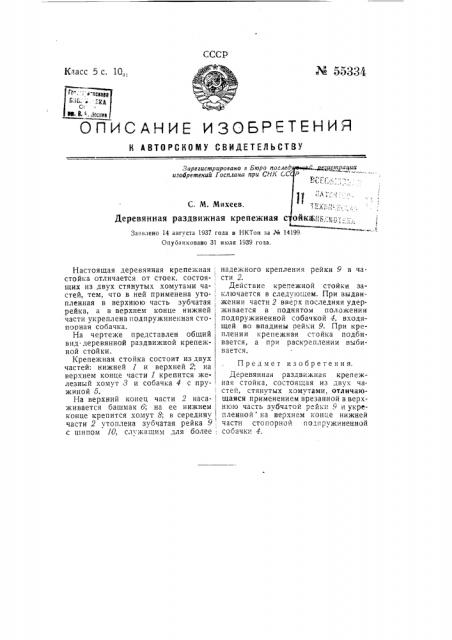

Класс 5 с, 10„, ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро после иеобретекий Госплана при СЦК СС ии

С. М. Михеев.

Деревянная раздвижная крепежная с

Заявлено 14 августа 1937 года в НКТоп за М 14199

Опубликовано 31 иголя 1939 года.

Настоящая деревянная крепежная, стойка отличается от стоек, состоя- щих из двух стянутых хомутами ча- стей, тем, что в ней применена уто-, пленная в верхнюю часть зубчатая рейка, а в верхнем конце нижней части укреплена подпружиненная cTO ° порная собачка.

На чертеже представлен общий вид деревянной раздвижной крепежной стойки.

Крепе>кная стойка состоит из двух частей: нижней 1 и верхней 2; на верхнем конце части 1 крепится железный хомут 3 и собачка 4 с пру- . жиной б.

На верхний конец части 2 насаживается башмак б; на ее нижнем конце крепится хомут 8; в середину части 2 утоплена зубчатая рейка 9, с шипом 10, служащим для более, надежного крепления рейки 9 в части 2.

Действие крепежной стоики заключается в следуюц;ем. При выдвижении части 2 вверх последняя удерживается в поднятом положении подпружиненной собачкой 4, входящей во впадины рейки 9. При креплении крепежная стойка подбивается, а при раскреплении выбивается.

Предмет pçîáðåòåíèÿ.

Деревянная раздвижная крепежная стойка, cocTQHIL,àÿ из двух частей, стянутых хомутами, отличающаяся применением врезанной в верхнюю часть зубчатой рейки 9 и укрепленной на верхнем конце нижней части сто порной подпружиненной собачки 4.
