Реферат

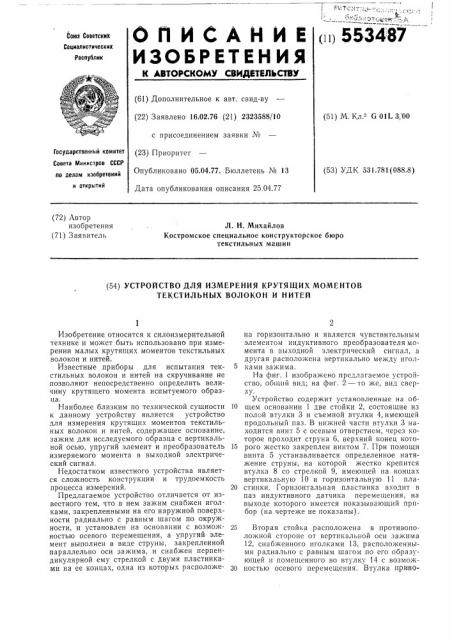

(ii) 553487

ОП ИСАЙ И E

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16Я2.76 (21) 2323588/10 (51) М. Кл. G 011 3, 00 с присоединением заявки ¹

ГосУдаРственный комитет (23) Приоритег

Совета Министров СССР по делам изобретений а нзоб етений Опубликовано 05.04.77. Бюллетень № 13 (53) УДК 531.781(088.8) н открытий

Дата опубликования описания 25.04.77 (72) Автор изобретения (71) Заявитель

Л. Н. Михайлов

Костромское специальное конструкторское бюро текстильных машин (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КРУТЯЩИХ MOAlEHTOB

ТЕКСТИЛЪНЫХ ВОЛОКОН И НИТЕЙ

Изобретение относится к силоизмерительной технике и может быть использовано при измерении малых крутящих моментов текстильных волокон и нитей.

Известные приборы для испытания текстильных волокон и нитей на скручивание не позволяют непосредственно определить величину крутящего момента испытуемого образца.

Наиболее близким по технической сущности к данному устройству является устройство для измерения крутящих моментов текстильных волокон и нитей, содержащее основание, зажим для исследуемого образца с вертикальной осью, упругий элемент и преобразователь измеряемого момента в выходной электрический сигнал.

Недостатком известного устройства является сложность конструкции и трудоемкость процесса измерений.

Предлагаемое устройство отличается от известного тем, что в нем зажим снабжен иголками, закрепленными на его наружной поверхности радиально с равным шагом по окружности, и установлен на основании с возможностью осевого перемещения, а упругий элемент выполнен в виде струны, закрепленной параллельно оси зажима, и снабжен перпендикулярной ему стрелкой с двумя пластинками на ее концах, одна из которых расположена горизонтально и является чувствительным элементом индуктивного преобразователя момента в выходной электрический сигнал, а другая расположена вертикально между иголками зажима.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, вид сверху.

Устройство содержит установленные на об10 щем основании 1 две стойки 2, состоящие из полой втулки 3 и съемной втулки 4, имеющей продольный паз. В нижней части втулки 3 находится винт 5 с осевым отверстием, через которое проходит струна 6, верхний конец кото15 рого жестко закреплен винтом 7. При помощи винта 5 устанавливается определенное натяжение струны, на которой жестко крепится втулка 8 со стрелкой 9, имеющей на концах вертикальную 10 и горизонтальную 11 пла20 стинки. Горизонтальная пластинка входит в паз индуктивного датчика перемещения, на выходе которого имеется показывающий прибор (на чертеже не показаны).

25 Вторая стойка расположена в противополо>кной стороне от вертикальной оси зажима

12, снабженного иголками 13, располо>кениыми радиально с равным шагом по его образующей и помещенного во втулку 14 с возмож30 постыл осевого перемещения. Втулка приво553487

Изд. № 11

Тираж 1106 Подписное

Заказ 910/6

ЦНИИПИ

Типография, пр. Сапунова, 2

3 дится во вращение реверсивным двигателем (на чертеже не показан).

При измерении крутящих моментов текстильных волокон и нитей испытываемый образец 15 закручивается через зажим 12 на заданный угол, после чего электрический сигнал поступает в электромагнит (на чертеже не показан), который перемещает образец, а вместе с ним и зажим 12, в положение, обеспечивающее возможность его раскручивания под действием внутреннего момента образца, при этом вертикальные пластинки 10 заходят ме>кду иглами зажима 12 и воспринимают крутящий момент, под действием которого перемещаются горизонтальные пластинки 11 в щели индуктивных датчиков перемещения. Перемещение преобразуется в электрический сигнал, пропорциональный измеряемому моменту и регистрируется показывающим прибором.

Предложенное устройство значительно упрощает схему измерения моментов кручения текстильных волокон и нитей, что снижает трудоемкость измерений и время, затрачиваемое на обработку результатов измерений.

Формула изобретени»

Устройство для измерения крутящих моментов текстильных волокон и нитей, содержащее основание, зажим для исследуемого образца с вертикальной осью, упругий элемент и преобразователь измеряемого момента в выходной электрический сигнал, о т л и ч а ю щ е е ся тем, что, с целью упрощения конструкции и

10 снижения трудоемкости измерений, в нем зажим снабжен иголками, закрепленными на

cro наружной поверхности радиально с равным шагом по окружности, и установлен на основании с возможностью осевого перемеще16 ния, а упругий элемент выполнен в виде струны, закрепленной параллельно оси зажима, и снабжен перпендикулярной ему стрелкой с двумя пластинками на ее концах, одна из которых расположена горизонтально и является

23 чувствительным элементом индуктивного преобразователя момента в выходной электрический сигнал, а другая расположена вертикально между иголками за>кима.
