Реферат

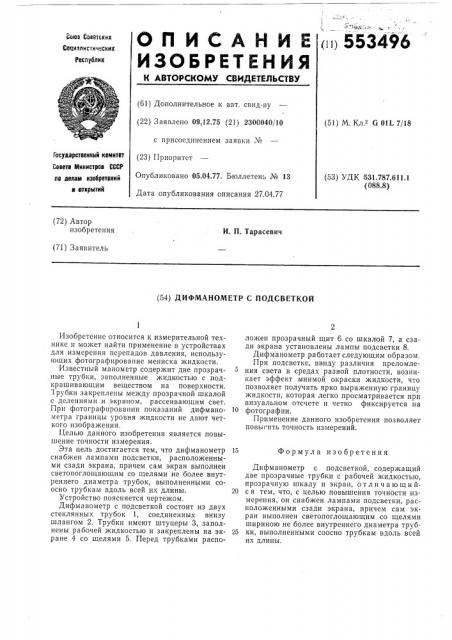

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубвик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.12.75 (21) 2300040/10 (51) М. Кл. 6 011 7/18 с присоединением заявки №

Государственный комитет

Совета Министров СССР во девам изобретений и аткрытий (23) Приоритет

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 27.04.77 (53) УДК 531.787.611.1 (088.8) (72) Автор изобретения

И. П. Тарасевич (71) Заявитель (54) ДИФМАНОМЕТР С ПОДСВЕТКОЙ

Изобретение относится к измерительной технике и может найти применение в устройствах для измерения перепадов давления, использующих фотографирование мениска жидкости.

Известный манометр содержит две прозрачные трубки, заполненные жидкостью с подкрашивающим веществом на поверхности.

Iрубки закреплены между прозрачной шкалой с делениями и экраном, рассеивающим свет.

При фотографировании показаний дифманометра границы уровня жидкости не дают четкого изображения.

Целью данного изобретения является повышение точности измерения.

Эта цель достигается тем, что дифманометр снабжен лампами подсветки, расположенными сзади экрана, причем сам экран выполнен светопоглощающим со щелями не более внутреннего диаметра трубок, выполненными соосно трубкам вдоль всей их длины.

Устройство поясняется чертежом.

Дифманометр с подсветкой состоит из двух стеклянных трубок 1, соединенных внизу шлангом 2. Трубки имеют штуцеры 3, заполнены рабочей жидкостью и закреплены на экране 4 со щелями 5. Перед трубками расположен прозрачный щит 6 со шкалой 7, а сзади экрана установлены лампы подсветки 8.

Дифманометр работает следующим образом.

При подсветке, ввиду различия преломления света в средах разной плотности, возникает эффект мнимой окраски жидкости, что позволяет получить ярко выраженную границу жидкости, которая легко просматривается прп визуальном отсчете и четко фиксируется на

10 фотографии.

Применение данного изобретения позволяет повысить точность измерений.

15 Формула изобретения

Дифманометр с подсветкой, содержащий две прозрачные трубки с рабочей жидкостью, прозрачную шкалу и экран, о т л и ч а ю щ и й20 ся тем, что, с целью повышения точности измерения, он снабжен лампами подсветки, расположенными сзади экрана, причем сам экран выполнен светопоглощающим со щелями шириною не более внутреннего диаметра труб25 ки, выполненными соосно трубкам вдоль всей их длины.

553496

А-А

Составитель Л. Кочураев

Техред А. Камышникова

Корректор Н. Аук

Редактор Н. Вирко

Заказ 910/11 Изд. Ме 11 Тираж 1106 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 3С,-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
