Реферат

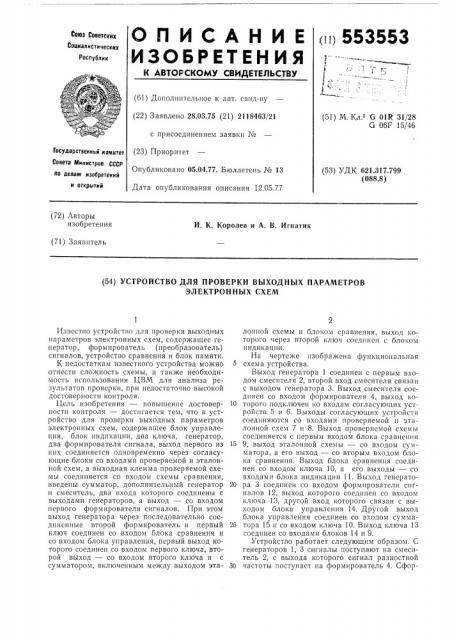

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

err rr 553553

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 28.03.75 (21) 2118463/21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 12.05.77 (51) М. Кл.з G 01R 31/28

G 06F 15/46

Государственный комитет

Совета Министров СССР (53) УДК 621.317,799 (088.8) по делам изобретений и открытий (72) Авторы изобретения

И. К. Королев и А. В. Игнатик (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОВЕРКИ ВЫХОДНЫХ ПАРАМЕТРОВ

ЭЛЕКТРОННЫХ СХЕМ

Известно устройство для проверки выходных параметров электронных схем, содержащее генератор, формирователь (преобразователь) сигналов, устройство сравнения и блок памяти.

К недостаткам известного устройства можно отнести сложность схемы, а также необходимость использования ЦВМ для анализа результатов проверки, при недостаточно высокой достоверности контроля.

Цель изобретения — повышение достоверности контроля — достигается тем, что в устройство для проверки выходных параметров электронных схем, содержащее блок управления, блок индикации, два ключа, генератор, два формирователя сигнала, выход первого из ннх соединяется одновременно через согласующие блоки со входами проверяемой и эталонной схем, а выходная клемма проверяемой схемы соединяется со входом схемы сравнения, введены сумматор, дополнительный генератор и смеситель, два входа которого соединены с выходами генераторов, а выход — со входом первого формирователя сигналов. При этом выход генератора через последовательно соединенные второй формирователь и первый ключ соединен со входом блока сравнения и со входом блока управления, первый выход которого соединен со входом первого ключа, второй выход — со входом второго ключа и с сумматором, включенным между выходом эталоппой схемы и блоком сравнения, выход которого через второй ключ соединен с блоком индикации.

На чертеже изображена функциональная

5 схема устройства.

Выход генератора 1 соединен с первым входом смесителя 2, второй вход смесителя связан с выходом генератора 3. Выход смесителя соединен со входом формирователя 4, выход ко10 торого подключен ко входам согласующих устройств 5 и 6. Выходы согласующих устройств соединяются со входами проверяемой и эталонной схем 7 и 8. Выход проверяемой схемы соединяется с первым входом блока сравнения

15 9, выход эталонной схемы — со входом сумматора, à его выход — со вторым входом блока сравнения. Выход блока сравнения соединен со входом ключа 10, а его выходы — со входами блока индикации 11. Выход генерато20 ра 3 соединен со входом формирователя сигналов 12, выход которого соединен со входом ключа 13, другой вход которого связан с выходом блока управления 14. Другой выход блока управления соединен со входом сумма25 тора 15 и со входом ключа 10. Выход ключа 13 соединен со входами блоков 14 и 9.

Устройство работает следующим образом. С генераторов 1, 3 сигналы поступают на смеситель 2, с выхода которого сигнал разностной

30 частоты поступает на формирователь 4. Сфор553553

Составитель П. Лягин

Редактор Б. Федотов Техред 3. Тараненко Корректор Н. Аук

Заказ 906/17 Изд. Мз 10 Тираж 1106 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мированный по амплитуде и длительности сигнал через согласующие устройства 5, 6 поступает на схемы 7 и 8. С проверяемой схемы 7 сигнал поступает на первый вход блока сравнения 9. На второй вход блока сравнения сигнал с эталонной схемы 8 поступает через сумматор 15, где ему придаются потенциальные приращенчя «+» и « — », соответствующие верхней и нижней границам допуска.

Сигналы с генератора 3 поступают на стробирующий вход блока сравнения 9 через формирователь 12 и ключ 13, пропускающий эти сигналы при поступлении командного сигнала с блока управления 14. Длительность командного сигнала с первого выхода блока управления равна времени прохождения стольких импульсов, сколько может быть занесено в счетчики блока индикации 11. Это время является временем цикла проверки. Импульс, соответствующий полуциклу проверки, с другого выхода блока управления поступает на управляющие входы ключа 10 и сумматора 15, В первом полуцикле сумматор 15 вырабатывает сигнал, соответствующий верхней границе допуска, во втором полуцикле — сигнал, соответствующий нижней границе допуска.

В первом полуцикле измерения результаты сравнения с выхода блока сравнения заносятся в блок индикации через первый выход ключа 10, а во втором полуцикле — через второй

его выход.

Результаты измерения на индикаторах блока 11 говорят о годности или негодности проверяемого устройства.

Введение сумматора, а также смесителя и генератора, частота которого связана с частотой первого генератора определенным соотношением, в прибор, работающий по принципу аналогового сравнения, позволяет достичь точности проверки, разрешенной блоком сравнения, т. е. находящейся на уровне ц црровых устройств. При этом сохраняются простота схемы и удобная для чтения запись результатов проверки, присущая аналоговым устройствам. Повышается также достоверность проверки благодаря не только качественному, но и количественному контролю отклонения формы исследуемого сигнала от эталона, т. е. по чис10 лу проверенных и лежащих за пределами допуска точек исследуемого сигнала мо кно объективно оценивать качество проверяемых схем.

15 Формула изобретения

Устройство для проверки выходных параметров электронных схем, содержащее блок управления, блок индикации, два ключа, ге20 нератор, два формирователя сигнала, выход первого из которых соединяется одновременно через согласующие блоки со входом эталонной схемы и со входным зажимом проверяемой схемы, а выходной зажим проверяемой схемы, 25 соединяется со входом блока сравнения, о тл и ч а ю щ е е с я тем, что, с целью повышения достоверности контроля, в него введены сумматор, дополнительный генератор и смеситель, два входа которого соединены с выходами ге30 нераторов, а выход — со входом первого формирователя сигнала, выход генератора через последовательно соединенные второй формирователь сигнала и ключ соединен со входом блока сравнения и с блоком управления, вы35 ход которого соединен со вторым входом ключа, со входом второго ключа и с сумматором, включенным между выходом эталонной схемы и блоком сравнения, выход которого через второй ключ соединен с блоком индикации.
