(и) 553576

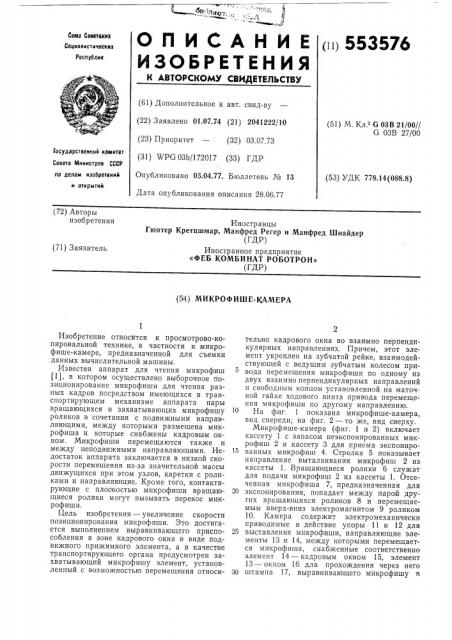

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Соеетвкив
Социалистически»
Республи» (61) Дополнительное к авт. свид-ву (22) Заявлено 01.07.74 (21) 2041222/10 (23) Приоритет — (32) 03.07.73 (31) WPG 03b/172017 (33) ГДР (51) М. Кл.2 G 03 В 21/00//
G ОЗВ 27/00
Государственный комитет
Совета Министров CCCP ло делам изобретений н открытий
Опубликовано 05.04.77. Бюллетень № 13 (53) УДК 778.14(088.8) Дата опубликования описания 28.06.77 (72) Авторы изобретения
Иностранцы
Гюнтер Кретцшмар, Манфред Регер и Манфред Шнайдер (ГДР) Иностранное предприятие
«ФЕБ КОМБИНАТ РОБОТРОН» (ГДР) (71) Заявитель (54) МИКРОФИШЕ-КАМЕРА
Изобретение относится к просмотрово-копировальной технике, в частности к микрофише-камере, предназначенной для съемки данных вычислительной машины.
Известен аппарат для чтения микрофиш (1), в котором осуществлено выборочное позиционирование микрофиши для чтения разных кадров посредством имеющихся в транспортирующем механизме аппарата пары вращающихся и захватывающих микрофишу роликов в сочетании с подвижными направляющими, между которыми размещена микрофиша и которые снабжены кадровым окном. Микрофиши перемещаются также и между неподвижными направляющими. Недостаток аппарата заключается в низкой скорости перемещения из-за значительной массы движущихся при этом узлов, каретки с роликами и направляющие. Кроме того, контактирующие с плоскостью микрофиши вращающиеся ролики могут вызывать перекос микрофиши.
Цель изобретения — увеличение скорости позиционирования микрофиши. Это достигается выполнением выравнивающего приспособления в зоне кадрового окна в виде подвижного прижимного элемента, а в качестве транспортирующего органа предусмотрен захватывающий микрофишу элемент, установленный с возможностью перемещения относительно кадрового окна во взаимно перпендикулярных направлениях. Причем, этот элемент укреплен на зубчатой рейке, взаимодействующей с ведущим зубчатым колесом привода перемещения микрофиши по одному из двух взаимно перпендикулярных направлений и свободным концом установленной на маточной гайке ходового винта привода перемещения микрофиши по другому направлению.
На фиг. 1 показана микрофише-камера, вид спереди; на фиг. 2 — то же, вид сверху.
Микрофише-камера (фиг. 1 и 2) включает кассету 1 с запасом неэкспонированных микрофиш 2 и кассету 3 для приема экспонированных микрофиш 4. Стрелка 5 показывает направление выталкивания микрофиш 2 из кассеты 1. Вращающиеся ролики 6 служат для подачи микрофиш 2 из кассеты 1. Отсеченная микрофиша 7, предназначенная для
20 экспонирования, попадает между парой других вращающихся роликов 8 и перемещаемым вверх-вниз электромагнитом 9 роликом
10. Камера содержит электромеханически приводимые в действие упоры 11 и 12 для
25 выставления микрофиши, направляющие элементы 13 и 14, между которыми перемещается микрофиша, снабженные соответственно элемент 14 — кадровым окном 15, элемент
13 — окном 16 для прохождения через него
Зо штампа 17, выравнивающего микрофишу н
553576
J 9
Миг 1 38 пределах кадрового окна, поступательное псремещение штампа 17 вверх-вниз показано стрелкой 18; захватываюн;ий микрофишу элемент в виде грейфера 19; привод грейфера 19.
Грейфер 19 жестко соединен с рейкой 20, которая перемещается в х-направлении от приводной муфты 21. Муфта 21 вращает профильный вал 22 с насаженным на нем зубчатым колесом 23, поддержпваюшимся в зацеплении с рейкой 20 элементом 24.
Для перемещения рейки 20 в у-направлении по стрелке 25 предусмотрена связь ее с другой шаговой муфтой 2б. Муфта 26 вращает ходовой винт 27, входящий в зацепление с маточной гайкой 28 с направляющими 29 для захвата свободного конца зубчатой рейки 20.
В описываемой микрофише-камере повышенная скорость перемещения микрофиши за счет уменьшения движущихся масс и обеспечения раздельного от общего перемещения микрофиши местного выравнивания последней в пределах кадрового окна.
Фор мула изобретения
1. Микрофише-камера, содержащая кадровое окно, выравнивающее приспособление микрофиши и транспортирующий мимо кадрового окна между неподвижными направляющими микрофишу орган, о т л и ч а ю щ а яс я тем, что, с целью увеличения скорости по5 зиционирования м икрофиш и, выравнивающее приспособление в зоне кадрового окна выполнено в виде подвижного прижимного элемента, а в качестве транспортирующего органа предусмотрен захватывающий микроIp фишу элемент, установленный с возможностью перемещения относительно кадрового окна во взаимно перпендикулярных направлениях.
2. Микрофише-камера по п. 1, о т л и ч а ю15 ща я с я тем, что захватывающий микрофишу элемент укреплен на зубчатой рейке, взаимодействую шей с ведущим зубчатым колесом привода перемещения микрофиши по одному из двух взаимно перпендикулярных направлений и свободным концом установленной на маточной гайке ходового винта привода перемещения микрофиши по другому направлению.
Источники информации, принятые во внимание при экспертизе:
1. Патент Великобритании № 7294344
G-2А, 1972.
553576 .л
= 3
Я - "
1г
Фаз
