М 55 I0

Класс 42 h, 17„

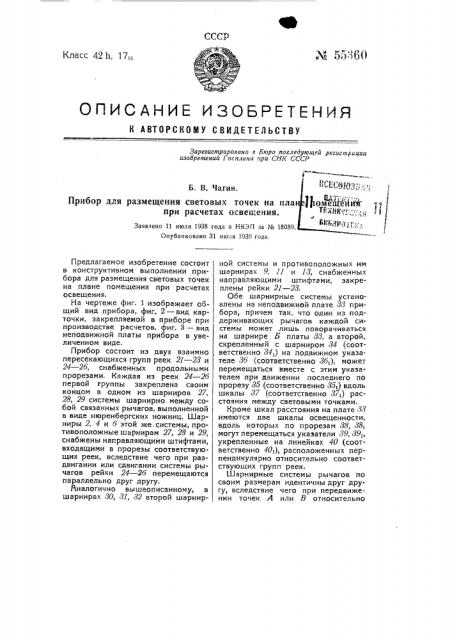

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3арегистрировано в Бюро последующей регистрации изобрегпений Госп гана при СНК СССР

Б. В. Чагин.

Прибор для размещения световых точек на пла при расчетах освещения.

Заявлено 11 июля 1938 года в НКЭП за ¹ 18089.

Опубликовано 31 июля 1939 года.

Предлагаемое изобретение состоит в конструктивном выполнении прибора для размещения световых точек на плане помещения при расчетах освещения

На чертеже фиг. 1 изображает общий вид прибора, фиг. 2 — вид карточки, закрепляемой в приборе при производстве расчетов, фиг. 3 — вид неподвижной платы прибора в увеличенном виде.

Прибор состоит из двух взаимно пересекающихся групп реек 21 — 23 и

24 2б, снабженных продольными прорезами. Каждая из реек 24 — 2б первой группы закреплена своим концом в одном из шарниров 27, 28, 29 системы шарнирно между собой связанных рычагов, выполненной в виде нюренбергских ножниц. Шарниры 2, 4 и б этой же.системы, противоположные шарнирам 27, 28 и 29, снабжены направляющими штифтами, входящими в прорезы соответствующих реек, вследствие чего при раздвигании или сдвигании системы рычагов рейки 24 2б перемещаются параллельно друг другу.

Нналогично вышеописанному, в шарнирах 30, 31, 32 второй шарнирной системы и противоположных им шарнирах 9, П и 13, снабженных направляющими штифтами, закреплены рейки 21 — 23.

Обе шарнирные системы установлены на неподвижной плате 88 прибора, причем так, что один из поддерживающих рычагов каждой системы может лишь поворачиваться на шарнире Б платы 38, а второй, скрепленный с шарниром 34 (соответственно 84) на подвижном указателе Зб (соответственно Зб,), может перемещаться вместе с этим указателем при движении последнего по прорезу Зб (соответственно Зэг) вдоль шкалы 87 (соответственно 37г) расстояния между световыми точками.

Кроме шкал расстояния на плате 33 имеются две шкалы освещенности, вдоль которых по прорезам 88, 88г могут перемещаться указатели 89, 89„ укрепленные на линейках 40 (соответственно 40г), расположенных перпендикулярно относительно соответствующих групп реек.

Шарнирные системы рычагов по своим размерам идентичны друг другу, вследствие чего при передвижении точек А или В относительно шарнира Б расстояния между точками А, 1,2,3,4,б, б, 7 и Били, соответственно, между точками Б, 8, 9, 10, 11, 12, 18, 14 и В, изменяясь по величине, остаются равными между собой.

С задней стороны каждой из системы рычагов укреплены карточки 41 (фиг. 2) с кривыми 42, выражающими зависимость величины освещенности в световой точке на плане от высоты подвеса светильника:

F= f (Й); для различной арматуры имеются отдельные карточки (например, „плафон-шар", „люцетта о. св.", „плафон, „водо - пыленепроницаемая", „люцетта цельная" и т. д.).

Карточки 41 укреплены неподвижно относительно точек 1б, 17, 18, 19 и 20.

При определении мест расстановки светильников точка Б прибора устанавливается в левом верхнем углу плана помещения, а другая подвижная точка, в зависимости от типа и числа выбираемых светильников, устанавливается в конце верхней горизонтальной линии плана. Например, при двух светильниках „люцетта цельная" в конце горизонтальной (верхней) линии плана устанавливается точка В; в начале горизонтальной линии плана помещения устанавливается точка А (см. чертеж, где план помещения показан пунктиром). В этом случае положения светильников укажут точки пересечения реек 80 и 82 с рейкой 25; затем с точкой пересечения кривой 42 и прореза рейки 82 совмещается верхний край линейки 40, (путем перемещения ее по прор зу 88,) и указатель 89 этой линейки укажет на шкале освещенности минимальную освещенность от условной лампы в 1000 люменов. Одновременно указатель Зб, укажет на шкале 87, расстояние между светильниками в метрах.

Полученная освещенность от условной лампы должна быть умножена на коэфициент К, выбираемый по таблице, расположенной на плате 88 (фиг. 3), в зависимости от напряжения, принятого коэфициента запаса и мощности ламп накаливания.

Для случая, изображенного на фиг. 1, может быть составлена следующая таблица: а) на пересечении реек 2э и 81 план разбит для одного светильника; б) на пересечении реек 24 и 81, 2б и 81 или 25 и 82, 2б и 80 план разбит для двух светильников; в) на пересечении реек 24 и 30, 24 и 82, 2б и 30 и 2б и 82 план разбит для четырех светильников; г) на пересечении реек 24 и 30, 24 и 32, 2б и 80, 2б и 32 и 25 и 81 план разбит для пяти светильников, При разбивке плана для трех светильников на границах плана устанавливаются точки 1, 7 и рейка 31.

Точками, в которых должны быть размещены светильники, в этом случае будут точки пересечения реек

24 и 80, 25 и 80, 28 и 30.

Предмет изобретения.

1 Прибор для размещения световых точек на плане помещения при расчетах освещения, отличающийся тем, что он состоит из двух взаимно пересекающихся между собой групп реек 21 — 28 и 24 — 2б с продольными прорезами, подвижно скрепленных между собой помощью шарнирных рычагов, воздействующих на указатели Зб, Зб„подвижные в прорезах неподвижной части прибора вдоль шкал расстояний между световыми точками.

2, Форма выполнения прибора по и. 1, отличающаяся тем, что, с целью непосредственного нахождения величин освещенности в световой точке на плане в зависимости от высоты подвеса светильника, на шарнирных рычагах между рейками укреплены карточки 41 с кривыми Е = f (Ь), а перпендикулярно к осям реек расположены линейки 40 и 40, с указателями 89 и 39„подвижные в прорезах 88 и 38, вдоль шкал освещенности.

E авторскому свидетельству Б. В. Чагина

Xв 55360

Я ИГЛ.-ДУ
