Реферат



t ;.то - -. tv ç л .зт т ч,з т.си ч-сии

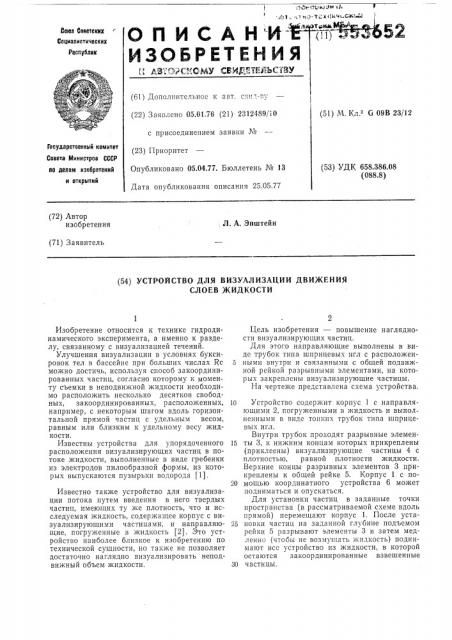

ОП ИСАНИ

ИЗОБРЕТЕН И (l АВ : -3 (!- .ОМУ СЕЧДЕТЕЙЬСТВ йоюе Советских

Социалистическик

Рессублик (61) Допол к авт. cÿê",-гу (22) Заявлено 05.01,76 (21) 2312489/10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.04.77. Бюллетень № 13

Дата опубликования описания 25.05.77 (51) М Кл 6 09В 23/12

Государственный комитет

Совета Министров СССР (53) УДК 658.386.08 (088.8) по делам изобретений и открытий (72) Автор изобретения, Л. А. Эпштейн (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВИЗУАЛИЗАЦИИ ДВИЖЕНИЯ

СЛОЕВ ЖИДКОСТИ

Изобретение относится к технике гидродинамического эксперимента, а именно к разделу, связанному с визуализацией течений.

Улучшения визуализации в условиях буксировок тел в бассейне при больших числах Rc можно достичь, используя способ закоординированных частиц, согласно которому к моменту съемки в неподвижной жидкости необходимо расположить несколько десятков свободных, закоординированных, расположенных, например, с некоторым шагом вдоль горизонтальной прямой частиц с удельным весом, равным или близким к удельному весу жидкости.

Известны устройства для упорядоченного расположения визуализирующих частиц в потоке жидкости, выполненные в виде гребенки из электродов пилообразной формы, из которых выпускаются пузырьки водорода (1).

Известно также устройство для визуализации потока путем введения в него твердых частиц, имеющих ту же плотность, что и исследуемая жидкость, содержащее корпус с визуализирующими частицами, и направляющие, погруженные в жидкость (21. Это устройство наиболее близкое к изобретению по технической сущности, но также не позволяет достаточно наглядно визуализировать неподвижный объем жидкости.

Цель изобретения — повышение наглядности визуализирующих частиц.

Для этого направляющие выполнены в виде трубок типа шприцевых игл с расположен5 ными внутри и связанными с общей подвижной рейкой разрывными элементами, на которых закреплены визуализирующие частицы.

На чертеже представлена схема устройства.

10 Устройство содержит корпус 1 с направляющими 2, погруженными в жидкость и выполненными в виде тонких трубок типа шприцевых игл.

Внутри трубок проходят разрывные элемен15 ты 3, к нижним концам которых прикреплены (приклеены) визуализирующие частицы 4 с плотностью, равной плотности жидкости.

Верхние концы разрывных элементов 3 прикреплены к общей рейке 5. Корпус 1 с по20 мощью координатного устройства 6 может подниматься и опускаться.

Для установки частиц в заданные точки пространства (в рассматриваемой схеме вдоль прямой) перемещают корпус 1. После уста25 новки частиц на заданной глубине подъемом рейки 5 разрывают элементы 3 и затем медленно {чтобы не возмущать жидкость) поднимают все устройство из жидкости, в которой остаются закоординированные взвешенные

ЗО частицы, 553652

Формула изобретения

Составитель В. Назарова

Техред М. Семенов Корректор Т. Добровольская

Редактор Н. Вирко

Заказ 1069/14 Изд. К 20 Тираж 560 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/5

Типография, пр. Сапунова, 2

Устройство для визуализации движения слоев жидкости, содержащее корпус с визуализирующими частицами и погруженные в жидкость направляющие, о т л и ч а ю щ е е с я тем, что, с целью повышения наглядности визуализирующих частиц, направляющие выполнены в виде трубок типа шприцевых игл с расположенными внутри и связанными с оощей подвижной рейкой разрывными элементами, на которых закреплены визуализирующие частицы.

Источники информации, принятые во вни5 мание при экспертизе:

1. В. R. Clayton and В. S. Massey, Journal

of Scientific Instruments, 1967 г. 44 Кв 1 р, р.

2 — 11.

2. В. М. Ильинский «Бесконтактное измере10 ние расходов». Изд. «Энергия», М., 1970, с. 31 (прототип) .
